高電圧におけるリップルノイズの測定方法

高電圧のリップルノイズ測定方法は、オシロスコープを用いる場合、入力定格電圧を超えて測定できないため、必ず高電圧用の差動プローブを使って測定する必要があります。高電圧用の差動プローブは、高電圧まで測定でき、コモンモードノイズの除去も可能なため有効ですが、100MHz帯域で1本あたり約50万円と非常に高額です。リップルノイズメータ「RM-104」を用いれば、最大500Vまで、スイッチング電源検査規格RC-9131D(JEITA)に準拠した方法で測定可能です。また、測定値をデジタル化しているため、個人差なく簡単に測定できます。

解説

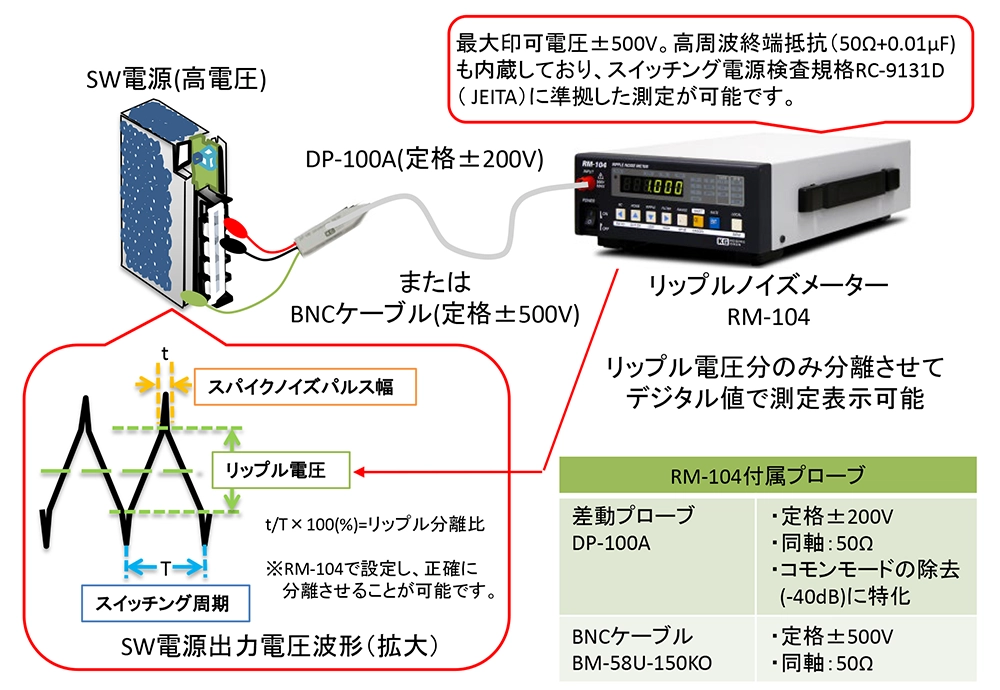

オシロスコープを使わない高電圧リップルノイズ測定

特長

  • スイッチング電源検査規格RC-9131D( JEITA)の測定に準拠したリップルノイズメータ
  • オシロスコープによる目視測定と相関。誰がやっても同じ測定ができ作業標準化に最適
  • コモンモード除去に最適なコモンモード用差動プローブDP-100A(定格±200V)を付属

関連製品

リップルノイズメータ「RM-104」

スイッチング電源の出力に現れる複雑なリップルノイズ波形から選択した電圧のみを抽出してデジタル表示出来る、世界で唯一のリップルノイズメータです。

さらに詳しく
差動プローブ「DP-100」

スイッチング電源のリップルノイズ測定をする際、測定誤差の要因となるコモンモードノイズを除去し、測定端子間の真の信号電圧を測定するための差動プローブです。

さらに詳しく

本アプリケーションに記載された情報は作成発行当時(発行年月日)のものとなりますので、現行としてシリーズ・機種・型式(オプション含む)が変更(後継含め)及び販売終了品による廃型になっているものが含まれておりますので、予めご了承下さい。
本情報はテストソリューションにおけるDUT(供試体)・JIG及び当社製品のアプリケーション構成フローのご参考としてご覧下さい。
