GB9706.1（医用電気機器安全規格）準拠試験
kg_master中国CCCでは、医用電気機器の安全規格GB9706.1では、実際の消費電流ではなくブレーカの遮断電流に対して1.5倍の電流によるアース導通試験が要求されています。このような場合、一般的なアース導通試験では最大電流が不足することがあります。そこで、以下のように定電圧交流電源と電流トランスの組み合わせにより大電流のアース導通試験を実現した例をご紹介します。
解説

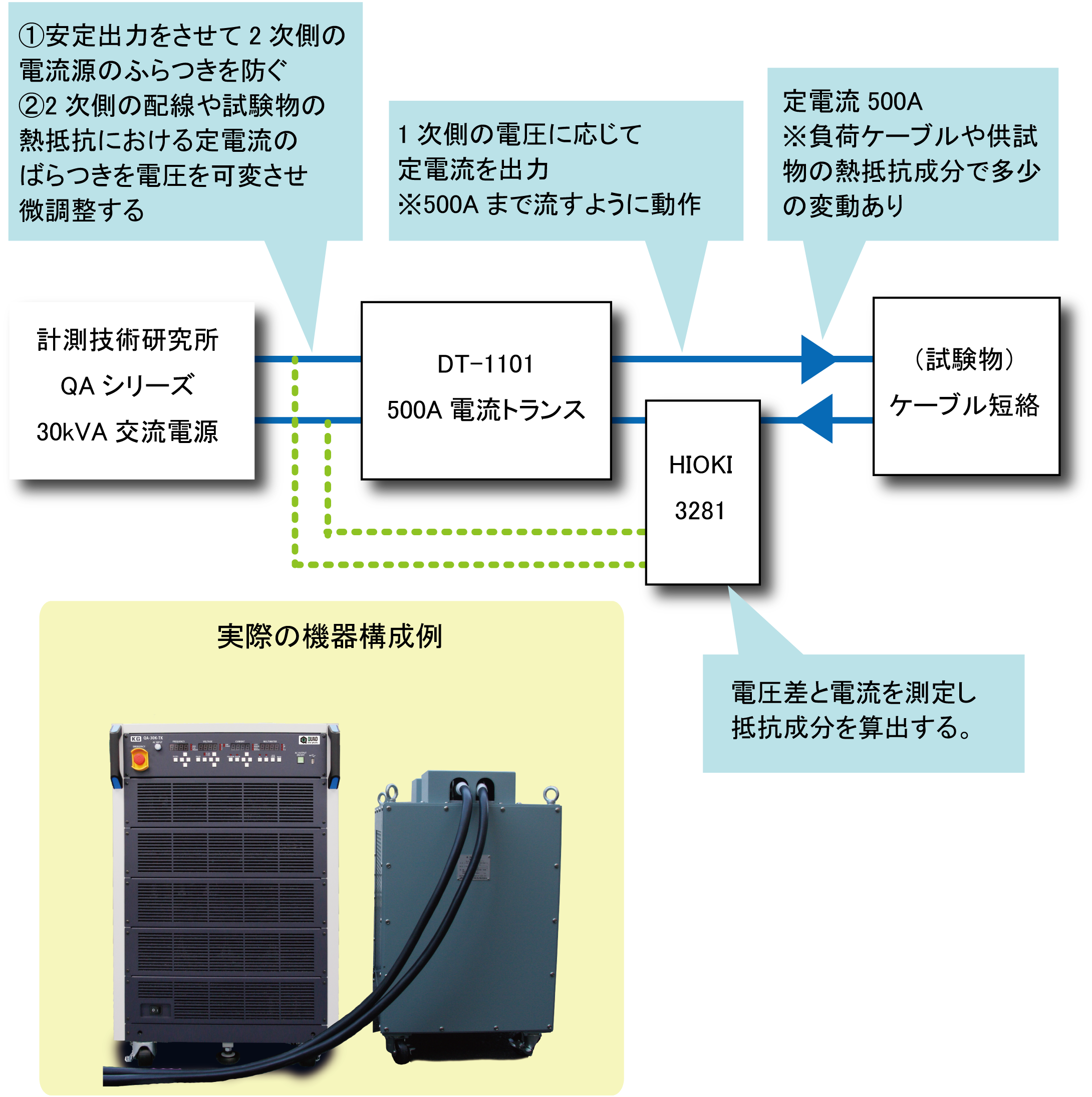

大電流アース導通試験の機器構成例
製品情報
QUAD Ene-phant® QAシリーズ
大容量プログラマブル交流電源（三相出力）
PFC回路を内蔵し省スペースと高効率を実現。信頼性の高い商用トランス出力方式と電圧・周波数変更を基本としたシンプルな操作性を実現しました。三相出力タイプ、三相600V出力タイプの全8機種をラインナップ。豊富なオプションをご用意しております。
【スイッチング方式】三相15kVA～90kVA
