実電流波形のエミュレーション試験

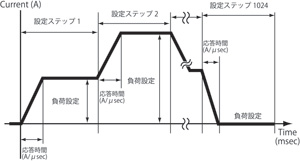

シーケンス機能では右図のようなステップで電流波形の設定が可能です。
シーケンスメモリに書き込むデータはMicrosoft Excel などで作成したものを電子負荷に転送します。（電子負荷製品にはデータ転送用のサンプルプログラムが添付されています）

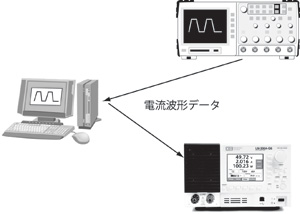

この機能を利用すれば右図のようなことも可能となります。
例えば、デジタルストレージオシロスコープで取り込んだ実際の電流波形をPCに取り込み、これを電子負荷にシーケンスデータとして転送することにより、実際の電流波形を再現して評価試験に利用することも可能となりますので、より実際の条件に近い試験ができることになります。

※オシロスコープからの取り込みには別途ソフトウェアが必要です。
