安全試験(耐電圧/絶縁抵抗/アース導通）
HEV用三相モータの耐圧試験
三相モータの耐圧・絶縁試験は安全試験であることから全数試験が必要となります。 試験プローブの接続を手作業で行うと相毎の切り替えに時間がかかりますが、スキャナ内蔵の安全試験器7420を使うことにより、切り替え工数を大幅に削減することができます。 スキャナ切り替えのプログラムも7420本体のみで作成することができますので外部にPCは必要ありません。
安全試験でのアーク放電検出
当社の7000 シリーズは、ほとんどのモデルにアーク放電検出機能が装備されており、通常の耐圧試験中では検出できない絶縁ケーブルのピンホールやPC基板上のパターン間不良について、10kHzのパルス状のアーク放電電流を測定し判定することができますので、より厳しい試験が可能となります。
IGBT, SiCパワーデバイスの20kV耐圧試験
このアプリケーションでは、AC20kV/10mA、DC20kV/5mAまでの耐電圧試験について、大型の設備を用意せずに卓上で実験可能な例をご紹介します。また、安全試験器単体でステップ昇圧試験やランプアップ試験を行う事ができます。
JIS C 8147-2-13に準拠したLED電源の安全試験
JIS C 8147-2-13で規定されているLED電源の安全試験方法について、試験方法自体は一般的な耐圧試験器による方法と変わりませんが、耐圧試験器の出力電流容量について出力短絡時に200mA以上供給する要求があります。このアプリケーションでは、JIS C 8147-2-13規格に対応した安全試験器をご紹介します。

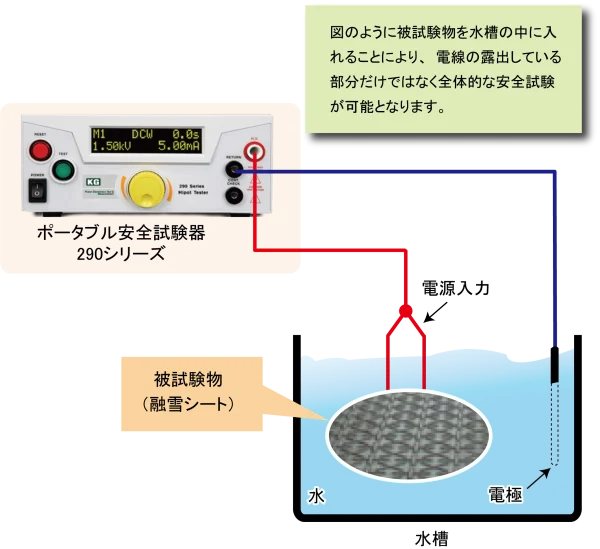

融雪シートの安全試験
寒冷地で使用される融雪シートは電気毛布のように電線（ヒータ）がシートの中に張り巡らされており、これを直接人間が触ると感電の危険があります。
このため、安全試験が必要となりますが、縦横に張り巡らされた全てのポイントで試験するのは現実的ではないため、これに替わる方法として水槽を使った安全試験をご紹介します。
JIS C2110に準拠した耐電圧試験
JIS C2110では、段階昇圧試験の要求事項として連続的に電圧を印加することが必要です。当社の超高電圧耐圧試験器7700シリーズはオプションを追加することによって段階昇圧試験を連続的に実施することが可能です。（オプショ […]
安全試験器のスマートGFI機能とは
安全試験器自体も高圧を発生するため試験を実施する作業者も感電から保護する必要があります。当社の安全試験器は作業者を感電から保護するための「スマートGFI」機能を標準搭載しております。
IEC60335-1 適合試験
IEC60335-1 規格では、U.U.T.（被試験物）が短絡した場合に試験器から流せる最大電流についての要求があり、4,000V以下の試験では200mAとなっています。このアプリケーションでは 大容量1kVA耐圧試験器 […]
PLCによるコネクタの絶縁・耐圧高速試験方法
コネクタの生産ラインではより速いタクト時間が求められております。タクト時間の高速化とPLCとのコントロールは信頼性と高速化の要求には不可欠です。ランプアップ・ダウン時間及びデュエル時間が短く、PLCとの接続が可能な耐圧試験器を使用することで、コネクタの生産性を効率よく行うことができます。
開発・評価での耐電圧・絶縁抵抗試験
開発環境では通常のルーチン試験（出荷検査）とは異なり、ルーチン試験以上の性能を確認することが必要です。よってルーチン試験以上の漏れ電流の測定精度や出力電圧の設定分解能が高精度・高分解能であることが要求されます。普及しています高性能タイプよりも、1 桁高精度の安全試験器（7730）を使うことで、より詳細に評価するが可能です。
