LED電源/照明試験
過電流および過電力ビルトインテスト機能を搭載したモジュール電子負荷
SW電源の過電流・過電力試験では、それぞれ電流値または電力値の増加を操作パネルでステップ毎に更新し、試験結果の合否を手動またはPCを使った自動で判定しております。ビルトインテスト機能を搭載した3300Fシリーズは、PCレスで試験プログラムを手動で本体へ設定することができます。また合否判定も即座にLCDに表示される為、簡単に過電流および過電力の試験を実施することが可能です。また2ch負荷モジュールも準備しており、4Uサイズのメインフレームに最大8chの電子負荷の実装可能で、コンパクトに多チャンネル電子負荷システムの構築をすることができます。
調光機能を搭載したLED電源試験に最適なLEDモード対応電子負荷
LED電源は定電流出力であり、一般的な電子負荷では正しい試験ができない場合があります。
LEDモード対応の電子負荷を使うことで、内部抵抗や順方向電圧を模擬し、起動特性や調光機能を含めた試験を一括で行うことができます。

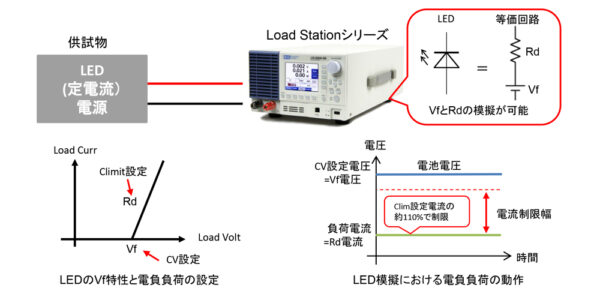

LEDのVfおよびRdの模擬可能な高速CV応答電子負荷
カーエアコン用のコンプレッサーは既存のエンジン駆動タイプに変わり、環境対応車（EV、HEVなど）に対応した、インバータ搭載型の電動コンプレッサーが採用されております。電動型となる為インバータ駆動用の直流電源が試験や評価に必要となります。外付けの場合、設置面積の確保が必要となりますが、弊社直流電源では背面にキャパシタバンクとして指定したコンデンサ容量をランドセルのように特注で実装することが可能です。
三相400V系電気方式に使用される単相2線400V系試験用電源
照明(電灯)などの電気方式は、三相400V系(415Vや460V)を用いることがあり、線間電圧である単相2線415Vや460Vを設備用電源として使用することがあります。よってそれらの設備の出荷試験において入力用の電源機器が必要となりますが、一般的な交流電源の電圧出力は300Vである為、単相400Vに対応するには、別途2台準備し単相3線電源として出力しなければなりません。6700/6500シリーズは出力を300Vから600Vへ変更可能なオプションを準備しており、1台で単相400V系(415Vや460V)の電圧を模擬することが可能です
電球型蛍光灯の照度評価用交流電源
リニアタイプの交流電源を供給側に使用することで、波形歪に強く安定した交流出力源となりますので、電球型蛍光灯の安定した照度評価に使用することができます。

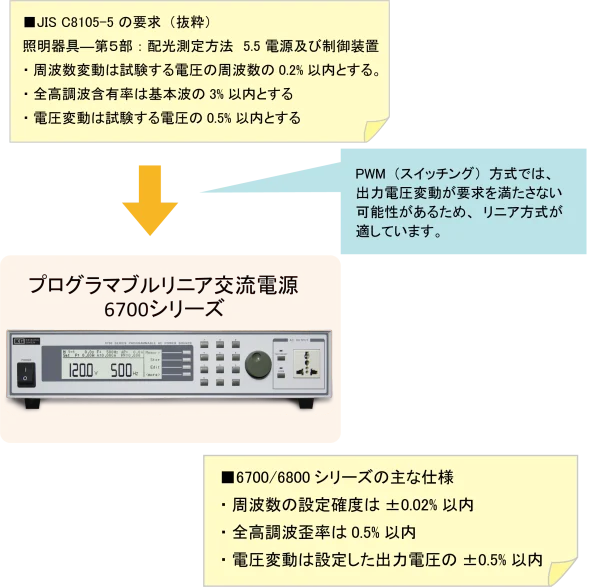

JIS C8105-5 配光測定に適した交流電源
JIS C8105-5では、LEDの配光測定をする際に使用する交流電源について、電圧変動、周波数変動、全高調波歪率を規定しています。このアプリケーションでは、JIS C8105-5の要求に適した交流電源についてご紹介しま […]
直流電源と電子負荷によるパワーLEDの試験
このアプリでは、直流電源と電子負荷を組合せてパワーLEDをパルス的に高速点滅する試験方法をご紹介します。直流電源のみでは高速に点滅させることはできませんが、直流電源の出力に高速応答の電子負荷を挿入することにより、専用の試験装置を用意することなく比較的容易に実現することができます。
LEDエミュレータによる大容量LED ドライバの試験
近年のパワーLEDの普及にともない、水銀灯やHIDランプのような高出力照明もLED化が進んでおります。当社の2チャンネルLEDエミュレータLE-5150-02は、150Wの2チャンネルを並列接続することにより300Wとして使用することができますので、水銀灯やHIDランプの代替えLEDを点灯するドライバの試験にも使用することができます。
定電圧電源とLED電源試験の兼用
[su_note note_color="#f7ebf3" radius="5"]
屋内の照明や屋外の看板など、いたるところでLED照明が普及しており、これにともないLEDを点灯するための電源（LED電源、LEDドライバ）が必要となるのは言うまでもありません。 このようなLED電源を試験するためには従来の汎用電子負荷装置では試験できない場合がある ため注意が必要です。
JIS C 8153に準拠したLED電源耐久試験
このアプリケーションでは、LED電源の安全規格JIS C 8153における耐久試験の構成例をご紹介します。LED電源の負荷としてLEDエミュレータLE-5150を使用し、LEDの最大負荷状態を模擬します。LEDエミュレータは実LEDの動作状態を模擬した負荷装置であり、LEDを使わずに各LEDを模擬した耐久試験を行うことが可能です。
