LED電子負荷
過電流および過電力ビルトインテスト機能を搭載したモジュール電子負荷
SW電源の過電流・過電力試験では、それぞれ電流値または電力値の増加を操作パネルでステップ毎に更新し、試験結果の合否を手動またはPCを使った自動で判定しております。ビルトインテスト機能を搭載した3300Fシリーズは、PCレスで試験プログラムを手動で本体へ設定することができます。また合否判定も即座にLCDに表示される為、簡単に過電流および過電力の試験を実施することが可能です。また2ch負荷モジュールも準備しており、4Uサイズのメインフレームに最大8chの電子負荷の実装可能で、コンパクトに多チャンネル電子負荷システムの構築をすることができます。
調光機能を搭載したLED電源試験に最適なLEDモード対応電子負荷
LED電源は定電流出力であり、一般的な電子負荷では正しい試験ができない場合があります。
LEDモード対応の電子負荷を使うことで、内部抵抗や順方向電圧を模擬し、起動特性や調光機能を含めた試験を一括で行うことができます。
電球型蛍光灯の照度評価用交流電源
リニアタイプの交流電源を供給側に使用することで、波形歪に強く安定した交流出力源となりますので、電球型蛍光灯の安定した照度評価に使用することができます。

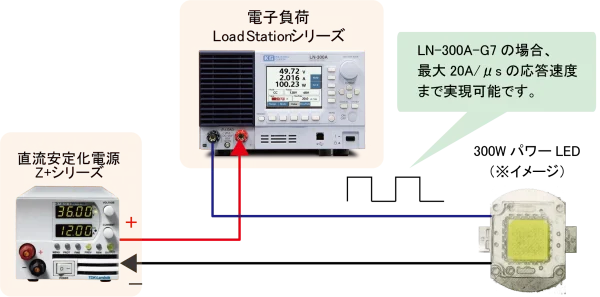

直流電源と電子負荷によるパワーLEDの試験
このアプリでは、直流電源と電子負荷を組合せてパワーLEDをパルス的に高速点滅する試験方法をご紹介します。直流電源のみでは高速に点滅させることはできませんが、直流電源の出力に高速応答の電子負荷を挿入することにより、専用の試験装置を用意することなく比較的容易に実現することができます。

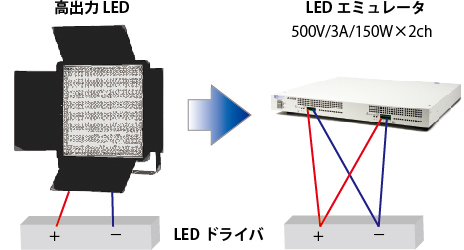

LEDエミュレータによる大容量LED ドライバの試験
近年のパワーLEDの普及にともない、水銀灯やHIDランプのような高出力照明もLED化が進んでおります。当社の2チャンネルLEDエミュレータLE-5150-02は、150Wの2チャンネルを並列接続することにより300Wとして使用することができますので、水銀灯やHIDランプの代替えLEDを点灯するドライバの試験にも使用することができます。

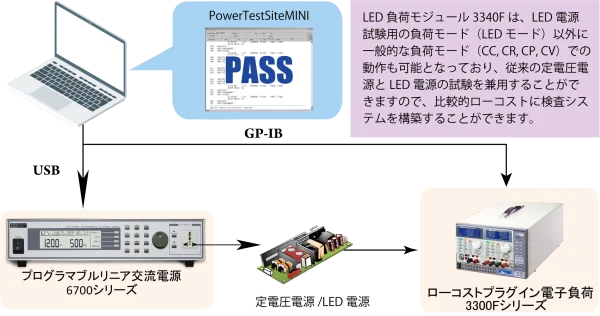

定電圧電源とLED電源試験の兼用
[su_note note_color="#f7ebf3" radius="5"]
屋内の照明や屋外の看板など、いたるところでLED照明が普及しており、これにともないLEDを点灯するための電源（LED電源、LEDドライバ）が必要となるのは言うまでもありません。 このようなLED電源を試験するためには従来の汎用電子負荷装置では試験できない場合がある ため注意が必要です。

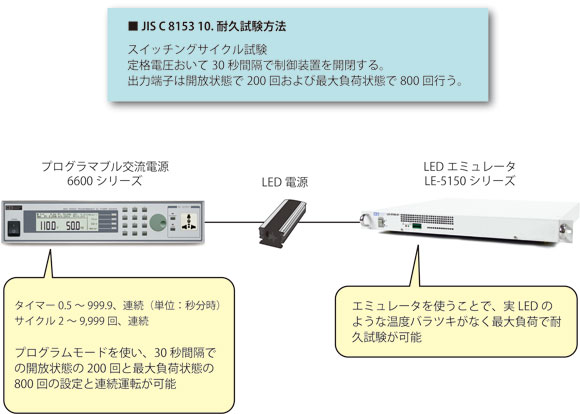

JIS C 8153に準拠したLED電源耐久試験
このアプリケーションでは、LED電源の安全規格JIS C 8153における耐久試験の構成例をご紹介します。LED電源の負荷としてLEDエミュレータLE-5150を使用し、LEDの最大負荷状態を模擬します。LEDエミュレータは実LEDの動作状態を模擬した負荷装置であり、LEDを使わずに各LEDを模擬した耐久試験を行うことが可能です。

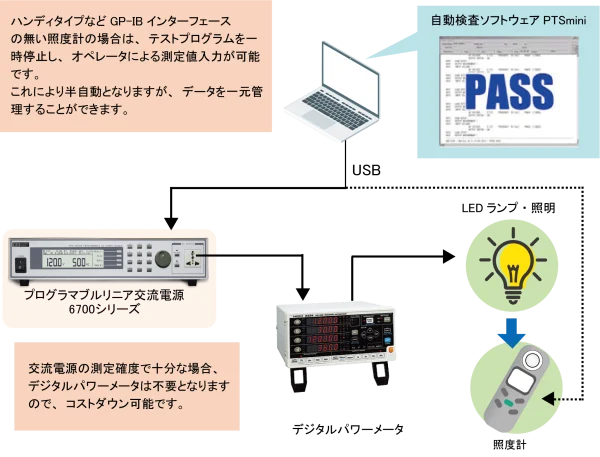

各種LEDランプ、照明の試験
自動検査ソフトウェアPTSminiによるLEDランプ、照明機器の自動検査システム構築例をご紹介します。スイッチング電源用自動検査ソフトウェアとして実績のあるPTSminiを使用し、 交流電源により入力電圧、周波数設定を行い、入力電圧、電力、電流、力率の測定及び照度の測定を自動化することが可能です。

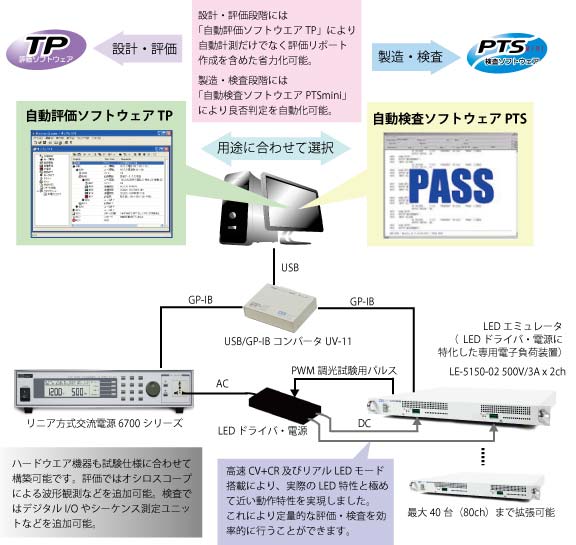

LEDドライバ・電源の静特性試験
政府から具体的な節電目標値が15%と提示された事から、各方面で節電への取り組みがさらに活発化しており、様々な照明器具や屋外看板、サイン、標識などのLED化が加速しています。
このようなLED点灯のドライバ・電源試験を従来の電子負荷装置で行うと、PWM調光ドライバの場合はPWM変化に追従できずに正常に電流が流れない事があるため注意が必要です。

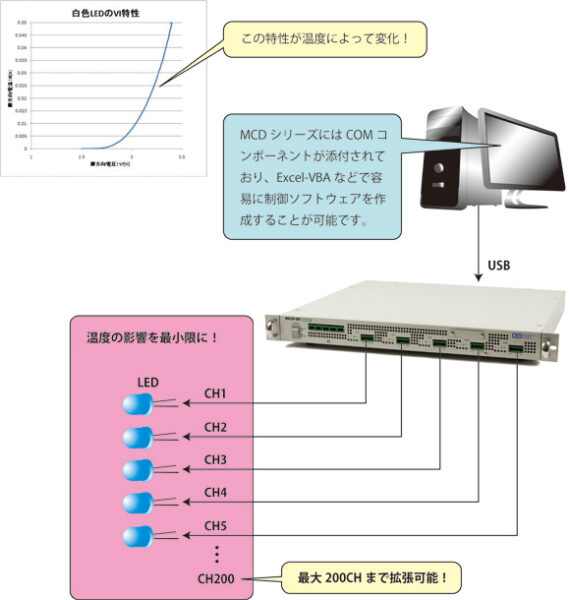

LEDの多チャンネルV-I特性計測
LEDは周囲温度の変化によってその特性が変化します。このようなLEDのV-I特性を計測する場合、温度変化の影響を受けないよう、高速に測定することが必要となります。MCD-05シリーズは、5チャンネルの絶縁電源を内蔵しており、最小3msecの高速測定が可能となっておりますのでLEDのV-I特性を高速に取得することが可能です。
