交流電源
システムラックへの格納に最適！SIerで実績のある定番交流電源
電源機器は大容量になるほどサイズと質量が増加するため、設置スペースの確保が重要になります。特にシステムラックに交流電源を組み込む際には、高さと質量、さらに静音性が採用のポイントになります。
弊社の交流電源「8500シリーズ」は、2 kVAで高さ2U、質量15 kgと小型・軽量で、システムラックへの実装に最適です。また、騒音が最大55 dBと静かに使用できるため、設置場所を選ばずご利用いただけます。
宅配便で運べる！業界最軽量クラスの小型・薄型交流電源
フィルムコンデンサは絶縁破壊が起きても回復するセルフヒーリング機能がありますが、その際に内部抵抗が増加します。
耐電圧試験で電圧設定が不適切だと寿命に影響するため注意が必要です。AC 試験はピーク電圧が高くなるのに対し、DC 試験は設定電圧がそのままピークとなるため、予期せぬ高電圧が発生せず試験に適しています。
信号設備に使用される電灯駆動用単相460V試験用電源
大型ビルや工場で使われる三相4線式電源の試験では入力用電源が必要になります。6700シリーズは単相出力を300～600Vに切り替えられ、三相電源を使わずに線間電圧（415V・460V）を模擬でき、省スペースかつ低コストで試験設備を導入できます。

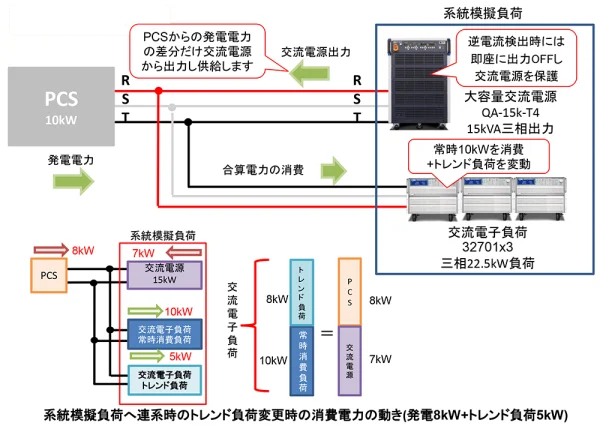

再エネ/発電/蓄電系統模擬負荷システム（模擬負荷：非電力回生型）
系統連系認証前のPCSは直接系統へ連系できないため、独立した系統模擬負荷が必要となります。
この負荷は交流電源と交流電子負荷を用いることで簡単に構築できます。
また、キルヒホッフの法則を利用し、PCSの発電電力と交流電源の出力電力の総和を常に消費します。さらに、交流電子負荷を使用することで、家電やOA機器のトレンド負荷を再現でき、マイクログリッドの評価にも適しています。

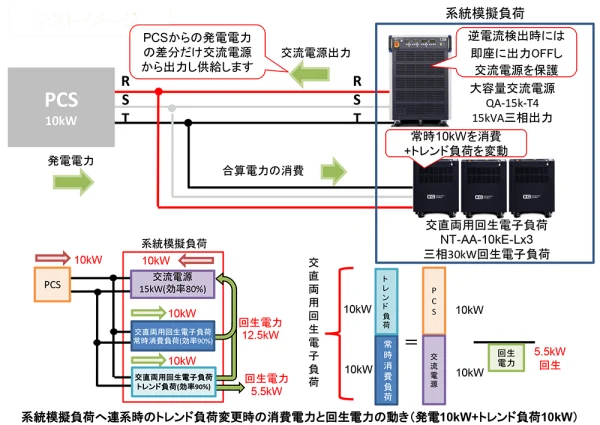

再エネ/発電/蓄電系統模擬負荷システム（模擬負荷：電力回生型）
系統連系認証前のPCSは直接系統へ連系できないため、独立した系統模擬負荷が必要となります。この負荷は交流電源と抵抗負荷で構築でき、PCSの発電電力と交流電源の出力電力の総和を常に消費する仕組みです。また、交流電源の周波数や電圧を可変できるため、簡易的な系統電圧変動のシミュレーションも可能です。

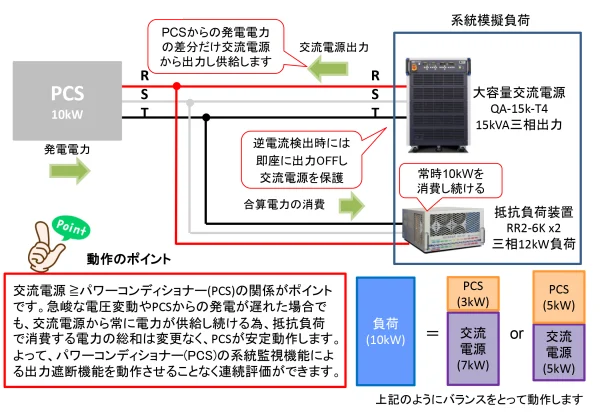

再エネ/発電/蓄電系統模擬負荷システム（非電力回生型・抵抗負荷）
系統連系認証前のPCSは直接系統へ連系できないため、独立した系統模擬負荷が必要となります。この負荷は交流電源と抵抗負荷で構築でき、PCSの発電電力と交流電源の出力電力の総和を常に消費する仕組みです。また、交流電源の周波数や電圧を可変できるため、簡易的な系統電圧変動のシミュレーションも可能です。
交流電源のノウハウ②
三相交流の出力電圧について
三相交流には異なる2つの結線方式がある為、交流電源で電圧を設定する上で混乱が生じることがあります。結線方法としては三相4線式と三相3線式があり、それぞれの結線における出力電圧について解説させていただきます。
交流電源のノウハウ①
三相3線式と三相4線式の違い
三相3線式は工事現場においては、三相4線式と呼ばれるケースがあり本来の三相4線式の結線と異なるケースがあります。また三相4線式も三相5線式と呼ばれるケースもあり、混同してしまう恐れがある為、それぞれの結線について解説させていただきます。

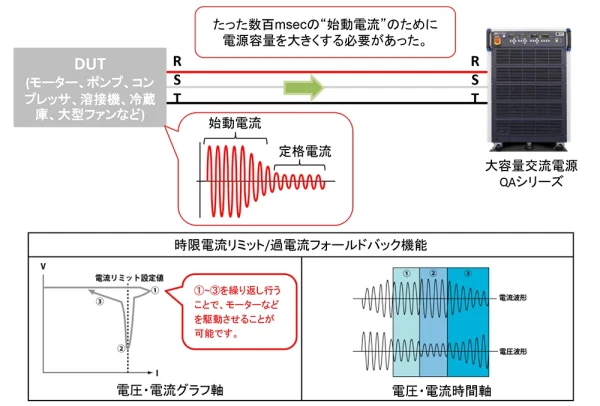

モーターなどの始動電流に対応した交流電源の時限電流リミット機能
モーターや他の電気機器は、通常の運転中には大きな電流が流れませんが、始動時には瞬間的に大きな電流が必要です。そのため、適切な容量の電源が必要です。当社の交流電源は、モーターの起動を定格電流内で安全に行うことができ、導入コストを抑えることができます。
交流電源の電圧ソフトスタート機能を利用した始動電流の低減方法
通常運転時には大きな電流は流れませんが、始動時には大きな電流が発生します。始動電流は通常運転時の数倍から数十倍にもなり、そのピークに合わせた容量の選定が必要です。QAシリーズは始動電流を抑える電圧ソフトスタート機能を持ち、通常運転時の負荷容量に合わせた機器選定で導入コストを抑えることができます。
