直流電子負荷のしくみ
はじめに
私たちが暮らす現代社会では、様々な電子機器が利用されています。ところで、それらの電子機器の内部に使われている電源の性能を試験する装置をご存じでしょうか？ その装置の1つが「直流電子負荷」です。今回は、この直流電子負荷の仕組みを初心者にも分かりやすく解説します！
電子負荷とは？
まず「電子負荷」とは何か、簡単に説明します。
電子負荷は、「電源が正常に動作するかどうかを試験するための負荷を人工的に作り出す装置」です。例えば、パソコンの電源装置はCPUやメモリ、ストレージといった内部部品を動作させるために、安定して電気を流す必要があります。しかし、その電源が本当に「高負荷状態」でも性能を維持できるのかをテストするために、わざと負荷をかけて試験する必要があります。このテストを正確かつ効率的に行うのが直流電子負荷です。
合わせて読みたい
身近な例で考える「負荷」とは？
この「負荷」という考え方を、もう少し簡単に説明しましょう。
例えば、スマートフォンの充電器をイメージしてください。スマホに接続すると電流がスマホに流れて充電が始まりますよね。この時、スマホは「負荷」となって充電器の電力を消費しています。
では、そのスマホの代わりに電子負荷を接続するとどうなるでしょうか？ 電子負荷は、スイッチやダイヤルなどで「負荷の大きさ（=電流量）」を自由に調整できるため、スマホでは再現できない「もっと大きい負荷」や「急に負荷が変わる状態」など、様々な条件を作り出せるのです。
合わせて読みたい
直流電子負荷の動作のしくみ
直流電子負荷は、どのように動作しているのでしょうか？
- 基本構造
直流電子負荷は、内蔵された電子回路（主にMOSFETといった半導体素子）を使って、電流を制御します。この半導体素子は、電源から流れてきた電気エネルギーを吸収し、それを熱や他のエネルギーに変換することで、実際に「負荷がかかっている状態」を作り出します。 - 動作モード
直流電子負荷には、いくつかの「動作モード」があり、試験対象の用途に応じて使い分けられます。以下が代表的なモードです：
- CCモード（定電流モード）
常に一定の電流を流します。これは、電源が電流を安定して供給できるかを確認するために使われます。 - CVモード（定電圧モード）
設定された電圧になるように（設定電圧に落ちるまで）電流を流します。最初から設定電圧を超えている場合、電流は流れません。 - CRモード（定抵抗モード）
一定の電気抵抗を持つ負荷として動作します。特定の抵抗で負荷が動作する様子を評価できます。 - CPモード（定電力モード）
電気の消費量（ワット数）を一定に保ちながらテストします。このモードは、電源の消費電力に応じて調整が必要な場合に便利です。
実際にどんな用途で使うの？
直流電子負荷は、以下のような用途で使用されています。
- 電源装置のテスト
スイッチング電源やDC-DCコンバータなどが、一定の負荷条件でも安定して動作するかを評価する際に使います。 - バッテリーの放電試験
リチウムイオンバッテリーや電動自転車のバッテリーが、どれくらい安定して電力を供給できるか、その性能を測定します。 - 再生可能エネルギー用機器の試験
例えば、太陽光発電や風力発電などの機器が正しく動作しているかどうかを確認する際に使います。 - LED電源の試験
LEDのように特殊な負荷特性を持つデバイス専用に開発された電子負荷もあり、それらの性能評価に用いられます。（LED電源の場合、LED電源に対応した電子負荷が必要となります）

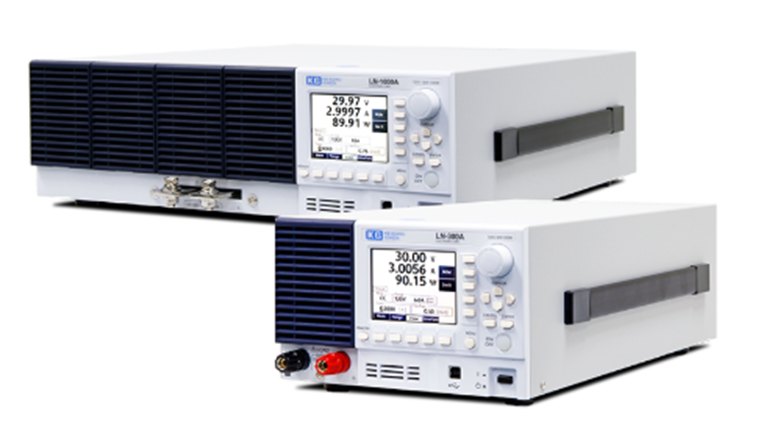

直流電子負荷の種類
直流電子負荷には、大きく分けて「ドロッパー方式」と「スイッチング方式」の2種類があります。
ドロッパー方式
この方式では、電源から供給されるエネルギーを熱に変換します。比較的小容量の電子負荷に適しており、高精度や応答性の良さが特徴です。ただし、大きなエネルギーを扱う場合は、発熱量が問題になるため注意が必要です。
スイッチング方式
供給されたエネルギーを熱ではなく、交流電力として回収し、電力系統に戻す仕組みを持つ方式です。この方法は、大容量のテストに適しており、エネルギーを効率よく利用できるのが利点です。
初心者でもできる簡単な活用例
例えば、家庭用の充電器やモバイルバッテリーが「ちゃんと定格通りに動作しているか」を確認したい場合、コンパクトな直流電子負荷を使うことで手軽にテストが可能です。「定電流モード」を使えば、2Aや3Aといった電流を流したときに出力が安定しているかをチェックすることもできます。
合わせて読みたい
直流電子負荷の選び方
初心者向けに直流電子負荷を選ぶ際は、以下のポイントに注意して選びましょう。
- 対象の電源に対応しているか？ 試験する電源の最大電圧や電流、消費電力を確認して、それに対応した電子負荷を選ぶ必要があります。
- 試験するモードが揃っているか？ まずは「定電流モード（CC）」に対応しているモデルを選ぶと良いでしょう。
- 操作が簡単か？ 初めて使う場合はシンプルな操作性のものを選ぶのがおすすめです。
合わせて読みたい
まとめ
「直流電子負荷」は、電源の性能評価などに欠かせないツールです。内部の半導体を使って、様々な負荷条件を人工的に作り出し、電源の安定性を確認したり、電池の放電容量を計測したりします。
初心者の方も、小さな電子負荷製品を使えば、モバイルバッテリーやUSB充電器などのテストを手軽に楽しむことができます。興味がある人は、ぜひ直流電子負荷を試してみてください！
