低インダクタンスケーブルの不思議

はじめに

皆さんは「低インダクタンスケーブル」という言葉を聞いたことがありますか? ちょっと専門的な響きがしますが、実は私たちの身近な電気機器の性能にも影響を与える大切な技術です。今回は、そんな低インダクタンスケーブルやリッツ線について、なるべく簡単に、その不思議な特性をご紹介します。

ケーブルの役割とインダクタンスの影響

ケーブルは、電気や信号を運ぶための道路のような存在です。しかし、ただの道路と思いきや、実はケーブルには「インダクタンス」と呼ばれる特性があります。このインダクタンスとは簡単に言うと、電流の流れに逆らう「抵抗のようなもの」で、特に変化の速い電流に反発します。

例えば、スマートフォンやパソコンのような機器では、電流を素早く変化させる必要があります。この時、ケーブルのインダクタンスが高いと、信号に遅れや歪みが生じ、性能が低下してしまうのです。

リッツ線が解決する謎の現象

そこで登場するのが「低インダクタンスケーブル」や「リッツ線」です。このリッツ線はいくつもの細い導線を撚り合わせた構造を持ち、それが大きな効果を生み出します。

なぜリッツ線が特別なのか? それは「高周波電流を効率良く伝えられる」という特徴にあります。普通のケーブルでは、電流が「スキン効果」という現象によってケーブル表面だけを流れてしまうのですが、リッツ線はこの問題を解決し、全体に均等に電流を流します。この仕組みのおかげで、信号の損失が少なく、しかもインダクタンスが低い状態で使用できます。

どんな場面で役立つの?

低インダクタンスケーブルの効果が特に大事なのは、例えば以下のようなシーンです。

  1. 大電流を伴う電子負荷試験
    • 電源装置やバッテリーチャージャーが、大電流で正確に動作するかどうかを試験する際、このケーブルが電流の応答性を良くします。
  1. 高速スイッチングが必要な電源回路
    • スイッチング電源やインバータなど、電流が頻繁に切り替わるシステムでは、低インダクタンスケーブルが性能を引き出します。
  1. 大型電池や電源システムの評価
    • 電圧が急激に上下するような試験でも、リッツ線だと安定した結果が得られます。

ケーブルを選ぶときの考え方

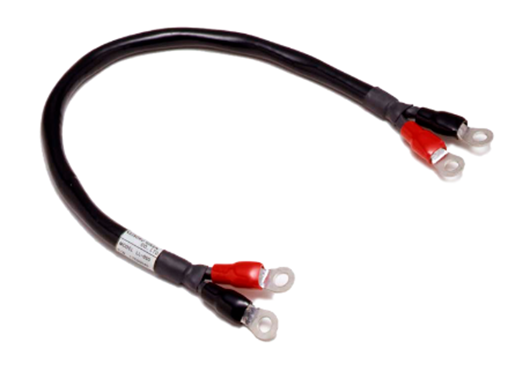

もちろん、ケーブルの選び方は目的によって異なります。一例として、計測技術研究所が提供する「Low-Lケーブル」は、長さや使用電流に応じて最適化された製品で、次のような特性を持っています。

  • インダクタンスの低減:設計段階で極力、小さなインダクタンスになるように作られている。
  • 大電流対応:高電流にも耐えられる構造。
  • コンパクトさ:効率良く、必要な長さだけを簡単に使える。

これらの特性が、繊細な測定の場面や効率性が求められる機器にとって、非常に重要になります。

まとめ

低インダクタンスケーブルやリッツ線は、一見地味な存在かもしれません。しかし、その優れた特性は、現代の電気製品を支える上で欠かせないものです。もし将来、電源装置や計測機器を扱うことがあれば、この「低インダクタンスケーブル」のことを思い出してみてください。
