信号発生器の不思議

はじめに
技術が進化する中で、多くの読者が「信号発生器」という言葉を耳にした経験があるかもしれません。しかし、これが具体的に何をする装置で、なぜ必要なのかを知っている人は意外に少ないのではないでしょうか。今回は、電子工学の分野で欠かせないツールである信号発生器の用途や種類、その重要性について解説します。
信号発生器とは?なぜ必要なのか?

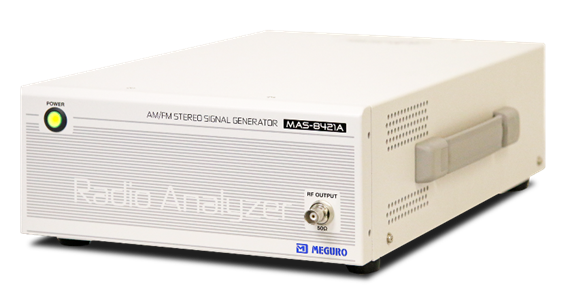

信号発生器(別名:シグナルジェネレータ)は、任意の電気信号を生成する装置です。具体的には、正弦波、矩形波、パルス波など、さまざまな波形を作り出して、電子機器や回路の性能をテストするために広く用いられています。
では、なぜそんな装置が必要なのでしょうか?例えば、次のようなシーンを考えてみてください。
電子回路の開発や評価
新しい電子デバイスを設計する場合、回路が設計通りに動作するか確かめる必要があります。このとき、回路に実際の入力信号を加えるテストが必要です。信号発生器がなければ、入力に使う「正確な信号」を生成することができません。
トラブルシューティング
動作不良を起こしている回路や装置を調査する際、問題の原因が外部信号に起因するものなのか、内部回路の問題なのかを切り分けるために、信号発生器で擬似的な入力信号を再現することが重要です。
信号発生器は、オシロスコープやスペクトラムアナライザといった他の計測機器とともに、電子測定と診断における基盤的な役割を果たしています。一言で言えば、「正確なテストや開発を支える、電子計測の柱」と言えるでしょう。
合わせて読みたい
信号発生器の種類
信号発生器は、生成できる信号の仕様や用途に応じてさまざまな種類があります。それぞれ特徴を簡単に見ていきましょう。
タイプ | 概要 |
ファンクションジェネレータ(基本型) | 正弦波、矩形波、三角波など、比較的単純な波形を生成します。 教育用や基礎測定に広く用いられます。 |
任意波形発生器(高度型) | 任意の波形を作成可能で、特殊な形状の波形や高度な信号を生成します。 研究開発や高度な検証に最適。 |
RF信号発生器(高周波用) | 通信機器や無線機器向けに、高周波数帯の信号を生成します。 無線の性能試験や通信機テストに使用。 |
パルス発生器 | 電子回路のタイミング制御用のパルス波形を生成。 医療機器や自動車分野などで利用されます。 |
雑音発生器 | ホワイトノイズやピンクノイズといったランダム信号を生成。 電磁干渉のテストや音響システムのチェックに使用。 |
合わせて読みたい
信号発生器の用途
信号発生器は、その汎用性によって多岐にわたる用途を持ちます。いくつか代表的な使用例を挙げてみます。
用途 | 概要 |
電子機器のテスト | 例えば、無線通信機器の受信感度をテストする場合、信号発生器で模擬的な電波信号を生成し、それに対する機器の応答を確認するのが一般的です。 |
設計された回路の特性評価 | 電子回路が設計通りに機能するか、高速な信号を入力して限界性能をテストします(マージンテスト/リミットテスト)。 |
実験・研究 | 大学や研究機関で、新しい技術や理論を試す際のテスト信号源として頻繁に活用されます。 |
トラブルシューティング | 機器の不具合を調査するため、外部入力の影響を排除する目的で活用されます。 |
製品開発 | オーディオ機器や通信機器など、製品内で発生する信号を模擬し、実際の動作のシミュレーションを行います。 |
信号発生器が未来をつくる
信号発生器は、ただ単に「信号を作り出す機械」に留まりません。例えば、将来の5Gや6G通信では、より高速で複雑な信号処理が求められます。このため、高度な信号発生器の性能や役割は今後ますます重視されることでしょう。また、量子技術、AI搭載機器などの研究分野でも、信号発生器は重要性を増しています。
信号発生器は、計測技術に携わる全ての技術者や研究者にとって欠かせないパートナーです。その不思議な世界を理解し、適切に活用することが、未来のテクノロジーを支える鍵になるのかもしれません。
