電源自動検査/評価システム

電源自動検査／評価システムとは？（製品基本ガイド）

ひとことで言うと、「色々な電源の出力に電流を流し電源の性能を試験するためのもの」です。
当社では電源の自動試験システムとして「電源自動検査システム」と「電源自動評価システム」という2種類の製品を持っており、次のように区別しています。

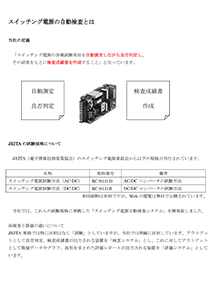

電源の各種測定について自動計測を行い、アウトプットとしてPASSあるいはFAIL等の良否判定結果を出力します。また、必要に応じて検査成績書等のリポートを出力することも可能です。

自動検査システムと同様に電源の各種測定について自動計測を行いますが、アウトプットは良否判定結果ではなく「表、波形、グラフ」等が組み込まれた形式の評価リポートとなります。

スイッチング電源の自動評価の流れを、当社のシステム製品「PW-6000」とソフトウェアを使って解説いたします。

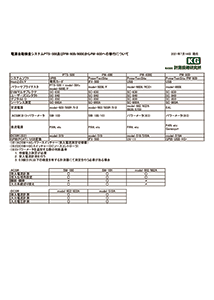

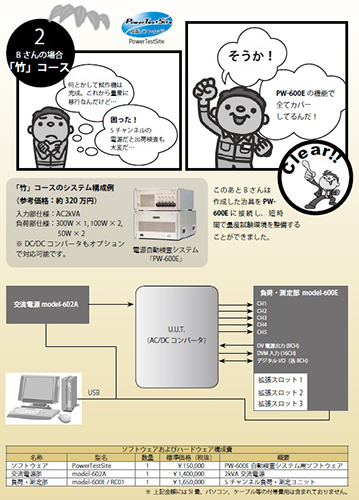

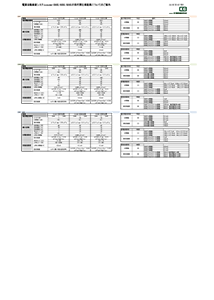

PW-600Eは初代の検査システムから数えると第3世代となっており、おおむね下表のような製品構成の流れとなっています。

	初代	第2世代	第3世代	備考
システム名称	PTS-500	PW-600	PW-600E
ソフトウェア	UPIS	PowerTestSite	PowerTestSite

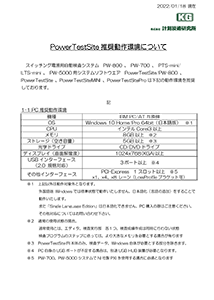

OS (オペレーティングシステム)	MS-DOS	Windows98 Windows2000	WindowsXP Windows Vista
PCインターフェース	専用バス	USB (IFX-500)	USB	PW-600は専用バスからUSBに変換するためのインターフェース（IFX-500）が必要です。
交流入力部（交流電源）	model-502 model-502P model-512	model-502P model-512	model-602	PW-600, PW-600E は他の交流電源にも対応しています。
直流入力部（直流電源コントローラ）	model-509 model-513	model-509 model-513	model-519	直流電源コントローラ以外に直流電源が必要となります。
出力部（測定・負荷）	model-500 model-501	model-500E	model-600E	PW-600, PW-600E はELシリーズ等の単品電子負荷も追加可能です。

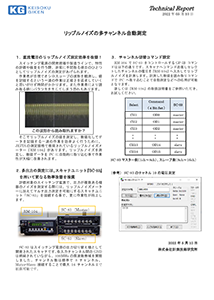

リップル測定方式	RC-01	RC-01	RC-01 / RC03 （選択可能）	RC01：パルス幅デューティ比設定方式 RC03：デジタルピークホールド方式

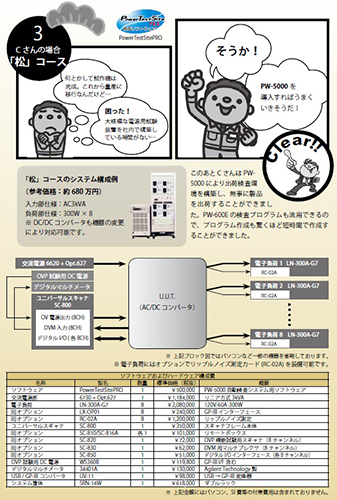

旧OS（MS-DOS）のPTS-500をお使いのお客様が現行のWindows版に移行する場合、次のような方法があります。

ソフトウエアのみの移行ハードウエアは既存のものを使用し、ソフトウエアをWindows 版（PowerTestSite）に移行することは可能ですが、PCインターフェースが異なるためソフトウエア以外にインターフェース変換器（IFX-500）が必要となります。
既存のハードウエアが老朽化している場合、この方法はあまりお勧めできません。
ハードウェアも含めて移行ハードウエアとソフトウエアを現行のPW-600E に移行した場合、旧製品で作成した検査プログラムをそのまま読み込むことはできませんが、旧製品で作成した検査プログラムをPowerTestSite用に変換するソフトウエアupis2ptsを無償でご提供しております。（upis2pts は前項の場合もご利用可能です）
※ upis2pts について
旧MS-DOS環境とWindows環境ではPCの実行速度などが全く同じではないことから、upis2ptsで変換・作成されたWindows版の検査プログラムは100%の動作保証を行っておりません。変換された検査プログラムの中にタイマーステップなどを挿入するなどの作業が必要になる場合があります。
