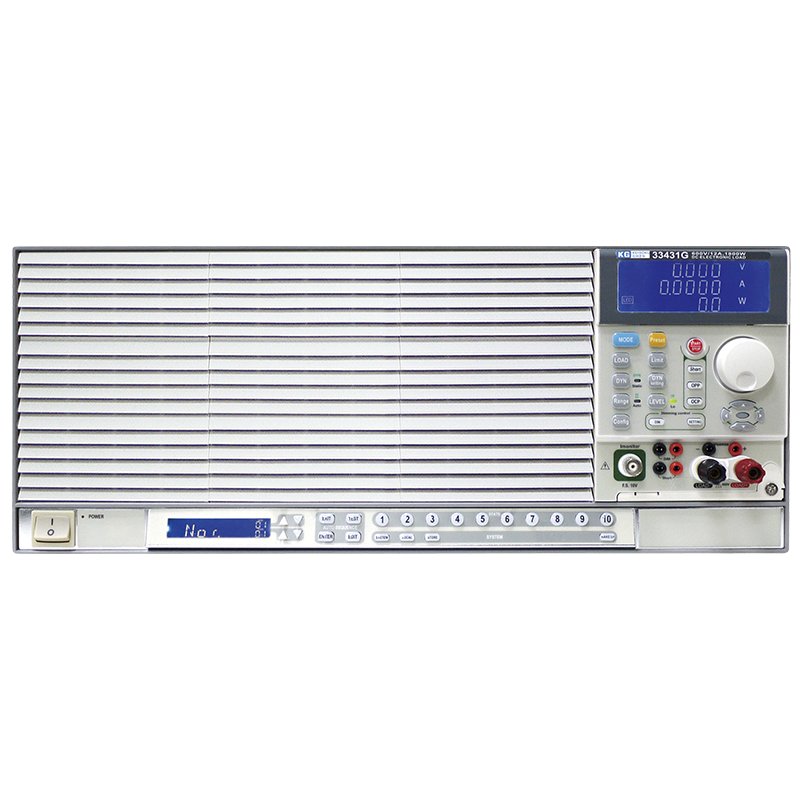

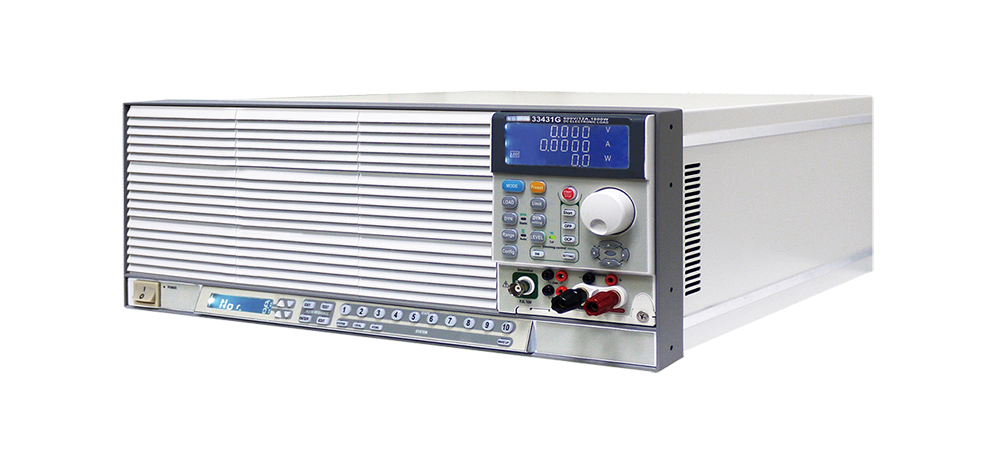

33430Gシリーズは、高電圧大容量。従来のモジュールタイプではできなかった直列数が多い大電流パワーLEDへの対応も可能です。
LED用負荷モードの他、定電流・定抵抗・定電圧・定電力・ダイナミック・ショートモードを備えており、1台で幅広い試験が可能となります。

本体標準価格(税抜):¥1,552,000~¥2,513,000 / 価格表・オプション情報はこちらをクリック >>

2023年3月版
型名電圧電流電力標準価格(税抜)
33431G600V12A1.8kW
¥1,552,000
33432G24A3.6kW
¥2,513,000
検査成績書
33431G/REC33431Gの検査成績書
¥9,000
33432G/REC33432Gの検査成績書
¥15,000
TCP製品別トレーサビリティ
(検査成績書(日本語版のみ)のご注文が必要となります)
¥5,000
SCI標準器試験成績書
(検査成績書(日本語版のみ)のご注文が必要となります)
¥20,000
インターフェースアクセサリー
13300F810 *1RS-232 Card
¥28,000
13300F811 *1GP-IB Card
¥45,000
13300F812 *1USB Card
¥43,000
13300F813 *1LAN Card
¥86,000
* 工場出荷時のみ入力電圧の変更(115V/230V)が可能です。(無償)
*1 インターフェースはどれか一つのみ実装が可能です。

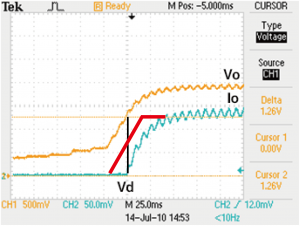

LEDモードは、流れ始めるポイントVd電圧と安定時の電圧Vo、電流Ioから算出した抵抗値Rdを設定することで動作します。 右図はLED負荷の電流・電圧波形です。赤線はCRモードのみで動作した場合のイメージです。 I-Vカーブで考えた場合、RdはV1(右図ではVo)とVdの差分をIoで割った結果がRdとなり、それが近似値となります。  V1-Vd/Io=Rd 従って、電子負荷へVd、Vo、Rdを設定することで、LED負荷モードとして動作します。


※Rd設定時の注意 VoとVdの差分で、設定できるRdのレンジが変わりますのでご注意ください。差分が大きくなると、Rdのレンジが変更され、設定したRdが変更されます。都度、設定との関係は確認してください。 LED設定の詳細は仕様をご参照ください。

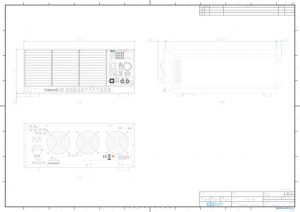

33431G外観図PDF

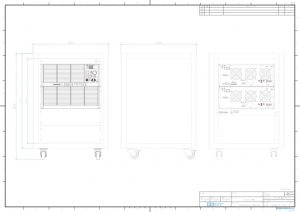

33432G外観図PDF
型名33431G33432G
最大定格電力1800W3600W
電流0~12A0~24A
電圧0~600V
最小動作電圧6V @ 12A6V @ 24A
設定部
定電流設定
CC MODE
レンジ *10~3A/12A0~6A/24A
分解能0.05mA/0.2mA0.1mA/0.4mA
確度± 0.2% OF (Setting + Range)
定抵抗設定
CR MODE
レンジCRL: 0.5~1.5K(300V) / CRH:1~3K(600V)CRL: 0.25~3K(300V) / CRH:0.5~6K(600V)
分解能CRL: 3.333uS / CRH:1.666uSCRL: 6.666uS / CRH: 3.333uS
確度± 0.4% OF (Setting + Range)
定電圧設定
CV MODE
レンジ60V/300V/600V
分解能1mV/5mV/10mV
確度± 0.1% OF (Setting +Range)
定電力設定
CP MODE
レンジ1800W3600W
分解能30mW60mW
確度± 1.0% OF (Setting + Range)
LED設定Vo電圧レンジL0~60V
M0~300V
H0~600V
Rd抵抗レンジL0.5~100Ω @ Vo-Vd = 0~6V0.25~125Ω @ Vo-Vd = 0~6V
5~1KΩ @ Vo-Vd = 6~60V2.5~1.25KΩ @ Vo-Vd = 6~60V
M2.5~500Ω @ Vo-Vd = 0~30V1.25~625Ω @ Vo-Vd = 0~30V
25~5KΩ @ Vo-Vd = 30~300V12.5~6.25KΩ @ Vo-Vd = 30~300V
H5~1KΩ @ Vo-Vd = 0~60V2.5~1.25KΩ @ Vo-Vd = 0~60V
50~10KΩ @ Vo-Vd = 60~600V25~12.5KΩ @ Vo-Vd = 60~600V
分解能16Bits
確度Vd : ± (0.1﹪OF SETTING +0.2% OF RANGE), Rd : ± (0.1﹪OF SETTING +0.2% OF RANGE)
ダイナミック設定モード
タイミングThigh & Tlow0.050~9.999 / 99.99 / 999.9 / 9999mS
分解能0.001 / 0.01 / 0.1 / 1mS
確度1uS/10uS/100uS/1mS + 100ppm
スルーレート2.4mA~150mA/uS4.8mA~300mA/uS
9.6mA~600mA/uS9.2mA~1200mA/uS
分解能0.6mA / 2.4m A/uS1.2mA / 4.8mA/uS
最小立ち上がり時間20uS(typical)20uS(typical)
電流レンジ *20~3A/12A0~6A/24A
分解能0.05mA/0.2mA0.1mA/0.4mA
ショート設定12V/100mA
測定部
電圧測定
(V METER)
レンジ60V/300V/600V
分解能1mV/5mV/10mV
確度±0.05% OF (Reading + Range)
電流測定
(A METER)
レンジ0~3A/12A0~6A/24A
分解能0.05mA/0.2mA0.1mA/0.4mA
確度± 0.2% OF (Reading + Range)
電力測定
(W METER)
レンジ0~1800W0~3600W
分解能0.01W
± 0.25% OF (Reading + Range)
プログラムモード
(メインフレーム)
シーケンス No.F1~9/16 ステップ
T1/T2 (試験時間)0.1S~9.9s / 繰り返し9999回まで
負荷設定(外部プログラミング)0~10V for CC mode F.S.
GO/NGチェック電圧・電流・電力
保護機能過電力定格電力の105% で作動
過電流定格電流の105%で作動
過電圧定格電圧の105%で作動
過熱有り
その他
負荷ON電圧設定レンジ0.4~100.0V
分解能0.4V
確度2% of Setting + 0.5V
負荷OFF電圧設定レンジ0.4~100.0V
分解能V METERと同じ
確度V METERと同じ
その他機能
Iモニター出力1.2A/V2.4A/V
調光設定電圧レンジ0~12V
分解能0.048V
確度1% of (SETTING + RANGE)
周波数レンジDC~1KHz
分解能10Hz
デューティレンジ0.01~0.99(1%~99%)
分解能0.01
温度係数100ppm/℃(typical)
電力供給100Wmax200Wmax
動作温度 *20~40℃
寸法 (W × H × D)440 x 177 x 445 mm600 x 839 x 600 mm
質量23.6 kg81.2 kg
*1 : レンジは自動もしくは、CCモードではHIGHレンジに固定されます。  *2 : 動作温度範囲は、0 ~ 40℃、全ての仕様は特に断りのない限り、25℃±5℃での仕様となります。
