6700シリーズは、出力波形品質の良いリニアアンプ方式の交流電源です。パワーメータに匹敵する高分解能測定（0.1mA / 0.01W）に対応（オプション）。また、出力電圧600V指定オプションを追加することにより、全世界の電源電圧に対応した試験が可能となります。
本体標準価格（税抜）：￥553,000～￥2,955,000 ／ 価格表・オプション情報はこちらをクリック ＞＞
| 型名 | 回路方式 | 出力相数 | 電圧レンジ | 周波数 | 電流 | 電力 | 標準価格(税抜） |
|---|---|---|---|---|---|---|---|
| 6705 | リニア | 単相 | 150V /300V | 45-500Hz | 4.2A/2.1A | 0.5kVA | ￥553,000 |
| 6710 | 8.4A/4.2A | 1kVA | ￥750,000 |
||||
| 6720 | 16.8A/8.4A | 2kVA | ￥1,238,000 |
||||
| 6730 | 25.2A/12.6A | 3kVA | ￥1,929,000 |
||||
| 6750 | 42A/21A | 5kVA | ￥2,955,000 |
||||
6700シリーズ 検査成績書 |
|||||||
| 6705/REC | 6705の検査成績書 | ￥8,000 |
|||||
| 6710/REC | 6710の検査成績書 | ￥8,000 |
|||||
| 6720/REC | 6720の検査成績書 | ￥8,000 |
|||||
| 6730/REC | 6730の検査成績書 | ￥15,000 |
|||||
| 6750/REC | 6750の検査成績書 | ￥20,000 |
|||||
| TCP | 製品別トレーサビリティ （検査成績書(日本語版のみ)のご注文が必要となります） | ￥5,000 |
|||||
| SCI | 標準器試験成績書 （検査成績書(日本語版のみ)のご注文が必要となります） | ￥20,000 |
|||||
工場出荷オプション |
|||||||
| Opt.623 | 高分解能0.1mA/0.01W 6705/6710用 | ￥118,000 |
|||||
| Opt.624-for6705 | 0-600V出力 6705用 | ￥65,000 |
|||||
| Opt.624-for6710 | 0-600V出力 6710用 | ￥89,000 |
|||||
| Opt.624-for6720 | 0-600V出力 6720用 | ￥148,000 |
|||||
| Opt.624-for6730 | 0-600V出力 6730用 | ￥198,000 |
|||||
| Opt.624-for6750 | 0-600V出力 6750用 | ￥298,000 |
|||||
| Opt.625 | 45-1000Hz出力 | ￥198,000 |
|||||
| Opt.655 | 同期信号出力+5V/pulse 15mS 6700シリーズ用 | ￥152,000 |
|||||
インターフェースアクセサリー |
|||||||
| Opt.612*1 | PLCリモート I/Fカード | ￥38,000 |
|||||
| 1528(GPIB)*1 | GPIB I/Fカード | ￥98,000 |
|||||
| 1536(USB&RS232)*1 | USB & RS232 I/Fカード | ￥81,000 |
|||||
| 1936(20M)*1 | 6600/6700/6500/6300 series 用リモートコントローラ | ￥209,000 |
|||||
※ 工場出荷時のみ入力電圧の変更（115V/230V）が可能です。(無償）
*1： 1536(USB&RS232C I/Fカード）は、標準で実装されております。またインターフェースはどれか一つのみ実装が可能です。
- 特長
- 外観図
- 仕様
- カタログ
- FAQ
- アプリケーション
- 単相リニア方式 500VA ～ 5kVA 出力 （0 ～ 300V, 45 ～ 500Hz）
- 設定メモリ機能（9 ステップ× 50 メモリ）
- 高さ2U（約89mm）のスーパースリム設計
- 瞬断試験に便利なサージ＆ドロップ機能内蔵
- 開始及び停止位相角の設定が可能
- パワーメータに匹敵する高分解能測定（0.1mA / 0.01W）に対応（オプション）
- 高圧1000V出力に対応（6710、6720のみ。オプション）
- 600V 出力に対応（オプション）
- 45 ～ 1000Hz 出力周波数に対応（オプション）
- USB&RS-232Cインターフェース（標準装備）
- GP-IBインターフェース（オプション）
- PLC インターフェース ※出力は標準装備（入力のみオプション）
- 同期信号出力（オプション）
- 産業用・業務用の各種自動試験に最適

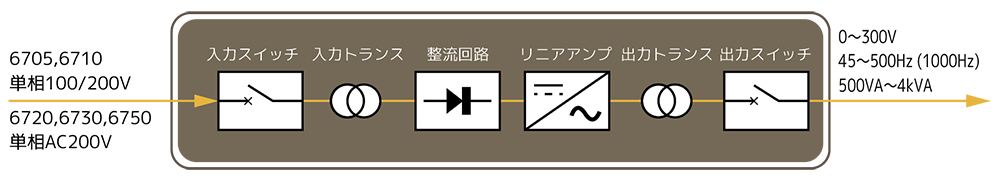

単結ブロック図
セレクションガイド
単相リニア方式
| 出力容量 | 型名 | 入力 | 皮相電力 | 出力電圧(*1) | 出力周波数(*2) | 出力電流(*1) 0-150V | 出力電流(*1) 0-300V | インターフェース | 各種テスト機能 |
|---|---|---|---|---|---|---|---|---|---|
| 500VA | 6705 | 単相 AC100/200V | 1.8kVA | 0-300V (0-600V) | 45-500Hz (45-1000Hz) | 4.2A (2.1A) | 2.1A (1.0A) | USB & RS-232C : 標準装備 GP-IB : オプション PLC出力 : 標準装備 PLC入力 : オプション | 〇 |
| 1kVA | 6710 | 3.6kVA | 8.4A (4.2A) | 4.2A (2.1) | 〇 | ||||
| 2kVA | 6720 | 単相 AC200V | 7.2kVA | 16.8A (8.4A) | 8.4A (4.2A) | 〇 | |||
| 3kVA | 6730 | 10.8kVA | 25.2A (12.6A) | 12.6A (6.3A) | 〇 |
*1：カッコ内の数値は600V出力オプション選択時の仕様です。*2：カッコ内の数値は周波数オプション選択時の仕様です。
| 型名 | 6705 | 6710 | 6720 | 6730 | 6750 | ||
|---|---|---|---|---|---|---|---|
入力 |
|||||||
| 相数 | 単相2線 | ||||||
| 電圧（※ 1） | 100/200Vac ±10%, 115/230 Vac ±10% | 200Vac ±10%, 230Vac ±10% |
|||||
| 周波数 | 47 ～ 63Hz | ||||||
| 消費電流 ( 最大負荷時 ) | 20.0A(90V)/ 10.0A(180V) | 40.0A(90V)/ 20.0A(180V) | 40.0A(180V) | 60.0A(180V) | 99.5A(180V) | ||
| 皮相電力 ( 最大負荷時 ) | 1.8kVA | 3.6kVA | 7.2kVA | 10.8kVA | 17.9kVA | ||
| 力率 | 0.7 | ||||||
出力 |
|||||||
| 電力定格 | 500VA | 1000VA | 2000VA | 3000VA | 5000VA | ||
| 最大電流 (r.m.s) （※ 2） | 0 ～ 150V | 4.2A | 8.4A | 16.8A | 25.2A | 42A | |
| 0 ～ 300V | 2.1A | 4.2A | 8.4A | 12.6A | 21A | ||
| 最大電流 (r.m.s) (600V 出力仕様 ) （※ 3） | 0 ～ 300V | 2.1A | 4.2A | 8.4A | 12.6A | 21A | |
| 0 ～ 600V | 1.05A | 2.1A | 4.2A | 6.3A | 10.5A | ||
| 最大電流 (peak) | 0 ～ 150V | 16.8A | 33.6A | 67.2A | 100.8A | 168A | |
| 0 ～ 300V | 8.4A | 16.8A | 33.6A | 50.4A | 84A | ||
| 最大電流 (peak) (600V 出力仕様 ) | 0 ～ 300V | 8.4A | 16.8A | 33.6A | 50.4A | 84A | |
| 0 ～ 600V | 4.2A | 8.4A | 16.8A | 25.2A | 42A | ||
| 相数 | 単相2線 | ||||||
| 全高調波歪み率 (T.H.D) | ・出力電圧がローレンジ 80-140V 或はハイレンジ 160-280V で 0.5% 以下 | ||||||
| ・出力電圧がローレンジ 160-280V 或はハイレンジ 320V-560V ( オプション 0-600V) で 0.5% 以下 | |||||||
| ・出力電圧がローレンジ 80-140V 或はハイレンジ 160-280V 周波数 501-1000Hz( オプション 45-1000Hz) で 1% 以下 | |||||||
| クレスト・ファクタ | 4 以下 | ||||||
| 入力変動 | 最大 0.1% ( 入力変動 ±10% 時 ). | ||||||
| 負荷変動 | ≤0.5% ( 抵抗負荷時 ) | ||||||
| 応答時間 | 100µs 以下 | ||||||
設定 |
|||||||
| 電圧 | レンジ | 0 ～ 300V(HIGH ﾚﾝｼﾞ ), 150/300V(Auto ﾚﾝｼﾞ )/ 600V 出力仕様： 0 ～ 600V(HIGH ﾚﾝｼﾞ ), 300/600V(Auto ﾚﾝｼﾞ ) |
|||||
| 分解能 | 0.1V / 0.2V | ||||||
| 確度 | ± (0.5% of setting + 2counts) | ||||||
| 周波数 | レンジ | 45 ～ 500Hz | |||||
| 分解能 | 0.1Hz (45 ～ 99.9Hz 時 ), 1Hz(100 ～ 500Hz 時 ) | ||||||
| 確度 | ± 0.02% of setting | ||||||
| 周波数 (45Hz-1KHz 仕様 ) | レンジ | 45 ～ 1000Hz | |||||
| 分解能 | 0.1Hz (45 ～ 99.9Hz 時 ), 1Hz(100 ～ 1000Hz 時 ) | ||||||
| 確度 | ± 0.02% of setting | ||||||
| 開始、終了時 位相角 | レンジ | 0 ～ 360° | |||||
| 分解能 | 1° | ||||||
| 確度 | ±1°(45 ～ 65Hz 時 ) | ||||||
測定 |
|||||||
| 電圧 | レンジ | 0.0 ～ 300.0V / 0.0 ～ 600.0V | |||||
| 分解能 | 0.1V / 0.2V | ||||||
| 確度（※ 4） | ± (0.5% of reading + 2counts) | ||||||
| 周波数 | レンジ | 0.0 ～ 1000.0Hz | |||||
| 分解能 | 0.1Hz | ||||||
| 確度 | ± 0.1Hz(45.0 - 500.0Hz 時 ), ± 0.5Hz (500.1 - 1000.0Hz 時 ) | ||||||
| 電流 (r.m.s) | レンジ | L | 0.000 ～ 3.500A | ||||
| H | 3.00 ～ 35.00A | ||||||
| 分解能 | L | 0.001A | |||||
| H | 0.01A | ||||||
| 確度（※ 4） | L | 300V 出力仕様 (5-300V) ：± (0.5% of reading + 5counts) 600V 出力仕様 (5-600V) ：± (0.5% of reading + 10counts) |
|||||
| H | ± (0.5% of reading + 3counts) （ >5V 時） | ||||||
| 電流 (peak) | レンジ | 0.0 ～ 200.0A | |||||
| 分解能 | 0.1A | ||||||
| 確度（※ 4） | ± (1% of reading + 2counts) | ||||||
| 電力 | レンジ | L | 0.0 ～ 350.0W | ||||
| H | 300 ～ 4000W | ||||||
| 分解能 | L | 0.1W | |||||
| H | 1W | ||||||
| 確度（※5） | L | 300V 仕様 (60-300V): ± (0.6% of reading + 5 counts) 600V 仕様 (120-600V): ± (0.5% of reading + 30counts ) |
|||||
| H | 300V 仕様 (60-300V): ± (0.6% of reading + 2 counts) 600V 仕様 (120-600V): ± (0.5% of reading + 5counts) |
||||||
| 力率 | レンジ | 0 - 1.000 | |||||
| 分解能 | 0.001 | ||||||
| 確度 | W / VA , は有効数字 3 桁にて計算、表示されます。 | ||||||
オプション623 Lowレンジ･メータ分解能0.1mA / 0.01W for 6705 / 6710 |
|||||||
型名 | 6705 | 6710 | 6720 | 6730 | 6750 | ||
測定 |
|||||||
| 電流 (r.m.s) | レンジ | 2.0 ～ 350.0 mA | － | － | － | ||
| 分解能 | 0.1 mA | － | － | － | |||
| 確度 （※ 4） | 300V 仕様 ± (0.6% of reading + 5counts) 600V 仕様 ± (1% of reading + 5counts) | － | － | － | |||
| 電力 | レンジ | 0.20 ～ 35.00W | － | － | － | ||
| 分解能 | 0.01W | － | － | － | |||
| 確度 （※ 4） | ± (1% of reading + 10 counts) | － | － | － | |||
*2) 出力電圧120V/240Vに設定した時の最大負荷電流です。
*3) 出力電圧240V/480Vに設定した時の最大負荷電流です。
*4) 測定電圧が5V以下の時、確度保証はありません。
*5) 力率 0.5を超える場合に適用されます。
6705を電源電圧100Vacで使用する場合、出力できる電力は350VAまでとなります。入力コネクタの定格(15A)による使用制限です。
6705について350VA以上出力する必要がある場合は、電源電圧200Vacでお使いください。
6710を電源電圧100Vacで使用する場合、出力できる電力は750VAまでとなります。入力端子台の定格(30A)による使用制限です。
6710について750VA以上を使用する必要がある場合は、電源電圧200Vacでお使いください。
| 型名 | 6705 | 6710 | 6720 | 6730 | 6750 |
|---|---|---|---|---|---|
一般 |
|||||
| サージ / ドロップ | SD-Volt ： 0.0 - 300.0V, 分解能： 0.1V | ||||
| SD-Site ： 0 - 20ms at SD-Cont. ： ON, 0 - 99ms at SD-Cont. ： OFF, 分解能： 1ms | |||||
| SD-Time ： 0 - 20ms at SD-Cont. ： ON, 0 - 99ms at SD-Cont. ： OFF, 分解能： 1ms | |||||
| SD-Cont. ： ON / OFF | |||||
| ランプアップ | 各ステップで設定可能 | ||||
| ランプダウン | |||||
| リモート入力信号 ( オプション) | テスト､リセット､プログラム･メモリ 1 ～ 7 の読み出し | ||||
| リモート出力信号 | Pass, Fail , プロセス実行中 (Test-in Process) | ||||
| メモリ | 50 メモリ , 9 ステップ / 各ﾒﾓﾘ | ||||
| 同期出力信号 | 出力信号10V ,BNC タイプ(5VTTL パルス出力はオプション) （同期信号と出力信号の差は0.5ms） |
||||
| タイマ | 0 ：連続 , 0.1 ～ 999.9 ( 単位 : 秒 , 分 , 時 選択可能 ) | ||||
| アラーム音量設定 | レンジ : 0 ～ 9 ;0:OFF, 1 ：最小 , 9 ：最大 | ||||
| Graphic Display | 240 x 64 ドット解像度モノクロ LCD/ コントラスト 9 レべル 1-9 | ||||
| 自動ループサイクル | ステップ、メモリ、又はシステム・ループ・サイクルを設定 . 0 ：連続 , OFF, 2 ～ 9999 |
||||
| 過電流フォールド･バック | On/Off 選択可、 On 選択時、出力電流が A-Hi 値を超えようとする場合には出力電圧を調整することにより出力電流を A-Hi 値一定となる様に動作。 | ||||
| 効率 | 40 ％以上 ( 全負荷時 ) | ||||
| 保護機能 | 過電流 , 短絡 , 過電力 , 過熱 , 過電圧 , 低電圧およびアラーム | ||||
| 校正機能 | フロントパネルから校正可能 | ||||
| インターフェース ( オプション ) | GPIB, USB/RS-232C, PLC リモート入力インターフェース | ||||
| 動作環境 | 温度 0 ～ 40 ℃ / 湿度 20 ～ 85 %RH | ||||
| 寸法 (WxHxD) mm | 430×89×400 | 430×89×560 | 430×268×650 | 430×624×650 | 430×624×650 |
| 寸法 (WxHxD) mm ( 突起含む ) | 430×111.5×400 | 430×111.5×588 | 430× 355 ×730 | 430× 711 ×730 | 430× 711 ×730 |
| 重量 | 24kg | 39kg | 90kg | 165kg | 205kg |
オプション型名 |
|||||
| Opt.612 (PLC リモート入力インターフェース ) | ○ | ○ | ○ | ○ | ○ |
| Opt.623 (Low レンジメータ ) | ○ | ○ | － | － | － |
| Opt.624 ( 出力電圧 0-600V) | ○ | ○ | ○ | ○ | ○ |
| Opt.625 ( 周波数 45 - 1000Hz) | ○ | ○ | ○ | ○ | ○ |
| 1528 (GPIB インターフェース ) | ○ | ○ | ○ | ○ | ○ |
| Opt.655 (Sync signal +5V/pulse 15mS) | ○ | ○ | ○ | ○ | ○ |
| Opt.665 ( 電圧センシング ) | ○ | ○ | ○ | ○ | ○ |
| 1936 ( リモートコントローラ ) | ○ | ○ | ○ | ○ | ○ |
※ ○：指定可、 －：指定不可
