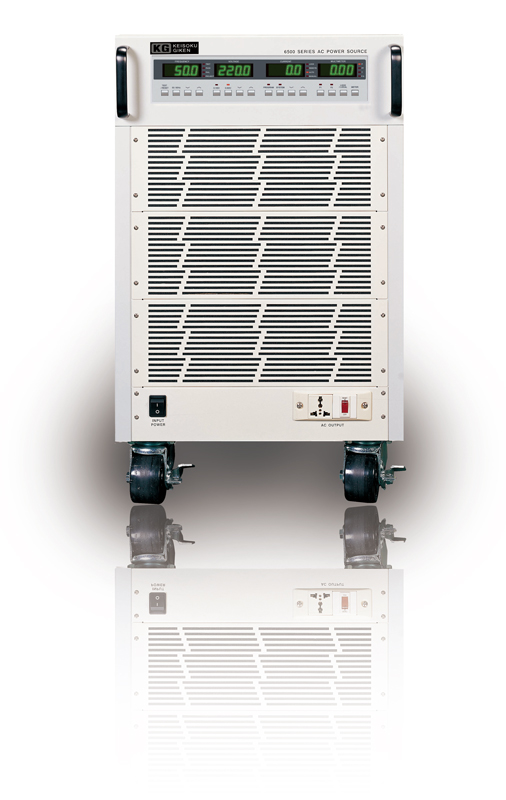

大容量プログラマブル交流電源「6500シリーズ」は、単相交流電源の大容量タイプは最小10kVAから最大80kVAの大容量までカバーしており、スイッチング方式により小型・軽量となっております。
電動機やコンプレッサーのような負荷では起動時に大きな起動電流が流れ、交流電源の保護回路が動作することがあるため、一般的にこの起動電流を流せる大きな容量の交流電源が必要となりますが、当社の交流電源は独自の「過電流フォールドバック回路」により起動電流で保護回路が働くことがなく安定して試験することができます。
さらに、出力電圧600V指定オプションを追加することにより、全世界の電源電圧に対応した試験が可能となります。


本体標準価格(税別)
¥1,846,000 ~ ¥8,466,000

  • 出力容量 10kVA~80kVAで5機種をラインナップ
  • 先進のPWM技術によるハイパワー&小型軽量設計
  • 1%以下の波形歪み率(抵抗負荷時)
  • 電圧、周波数、電流の上限値を設定し保存可能
  • モーターやコンプレッサー等の突入電流による急変に影響されない安定化回路内蔵
  • PLCリモートインターフェース内蔵
  • USB&RS-232Cインターフェース(標準装備)
  • GP-IBインターフェース(オプション)
  • 8組のメモリー内蔵。各メモリーに5ステップのプログラムが可能
  • 周波数変換機としての用途に最適な周波数拡張オプションを用意(45~500Hz)
  • 実効値の3倍のピーク電流の供給が可能
  • 4個のLED表示器により周波数、電圧、電流、電力又は力率を同時に表示可能

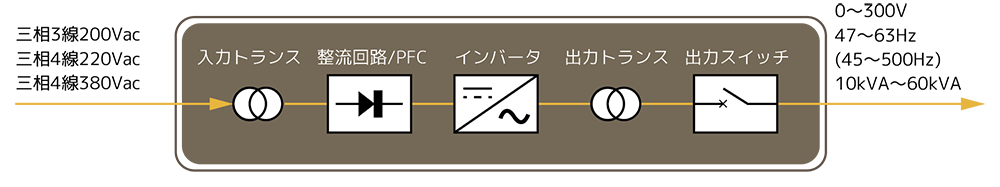

単結ブロック図

セレクションガイド

2020年1月版
型式内容標準価格(税抜)
6510P10kVA,0~300V,45~70Hz,PFC¥1,846,000
6520P20kVA,0~300V,45~70Hz,PFC¥3,004,000
6540P40kVA,0~300V,45~70Hz,PFC¥4,573,000
6560P60kVA,0~300V,45~70Hz,PFC¥6,621,000
658080kVA,0~300V,45~70Hz¥8,466,000
検査成績書
6510P/REC6510Pの検査成績書¥35,000
6520P/REC6520Pの検査成績書¥40,000
6540P/REC6540Pの検査成績書¥50,000
6560P/REC6560Pの検査成績書¥70,000
6580/REC6580の検査成績書¥90,000
工場出荷オプション
Opt.608-for6510P0-600V出力 6510P用¥99,000
Opt.608-for6520P0-600V出力 6520P用¥118,000
Opt.609-for6540P0-600V出力 6540P用¥164,000
Opt.609-for6560P0-600V出力 6560P用¥261,000
Opt.609-for65800-600V出力 6580用¥389,000
Opt.616-for6510P45-500Hz出力 6510P用¥84,000
Opt.616-for6520P45-500Hz出力 6520P用¥139,000
Opt.617-for6540P45-500Hz出力 6540P用¥211,000
Opt.618-for6560P45-500Hz出力 6560P用¥314,000
Opt.618-for658045-500Hz出力 6580用¥468,000
Opt.650リモートセンシング¥194,000
Opt.671(9-30kVA用)ROCP(逆電流保護)オプション 6300/6500シリーズ 9-30KVA用¥287,000
Opt.672(45-300kVA用)ROCP(逆電流保護)オプション 6300/6500シリーズ 45-300KVA用¥475,000
Opt.673(9-60kVA用)レベラーオプション 6300/6500シリーズ 9-60KVA用¥29,000
Opt.674-for6510P0-350V出力 6510P用¥9,1000
Opt.674-for6520P0-350V出力 6520P用¥138,000
Opt.674-for6540P0-350V出力 6540P用¥216,000
Opt.674-for6560P0-350V出力 6560P用¥343,000
Opt.674-for65800-350V出力 6580用¥513,000
インターフェースアクセサリー
1528(GPIB)*1GPIB I/Fカード¥60,000
1536(USB&RS232)*1USB & RS232 I/Fカード¥42,000
1538(ANALOG)*1アナログコントロール I/Fカード¥42,000
1936(20M)*16600/6700/6500/6300 series 用リモートコントローラ¥131,000
※工場出荷時のみ入力電圧ならびに入力結線(三相4線)の変更が可能です。(変更費用は一律¥124,600)
*1 1536(USB&RS232C I/Fカード)は、標準で実装されております。またインターフェースはどれか一つのみ実装が可能です。
6510P外観図PDF

6510P外観図PDF

6520P外観図PDF

6520P外観図PDF

6530P外観図PDF

6530P外観図PDF

6540P外観図PDF

6540P外観図PDF


6560P外観図PDF

6560P外観図PDF

モデル6510P6520P6530P6540P6560P6580P
入力
相数
電圧(※1)200Vac±10%、220V/380Vac±10%
周波数47-63Hz
入力線電流(AC180V最大負荷時)39.8A79.6A119.4A159.1A238.7A317.8A
皮相電力 (最大負荷時)12.4kVA24.8kVA37.2kVA49.6kVA74.4kVA99.1kVA
力率0.95
AC出力
出力容量10kVA20kVA30kVA40kVA60kVA80kVA
最大電流 (r.m.s)
(※2)
0 - 150V84.0A168.0A252.0A336.0A504.0A672.0A
0 - 300V42.0A84.0A126.0A168.0A252.0A336.0A
最大電流 (r.m.s)
(350V出力仕様)
0 - 175V72.0A144.0A216.0A288.0A432.0A576.0A
0 - 350V36.0A72.0A108.0A144.0A216.0A288.0A
最大電流 (r.m.s)
(600V出力仕様)(※3)
0 - 300V42.0A84.0A126.0A168.0A252.0A336.0A
0 - 600V21.0A42.0A63.0A84.0A126.0A168.0A
相/線数1φ/2W
全高調波歪み率(T.H.D)1%未満 (抵抗負荷、入力電圧 110/220V 50/60Hz, , または300V, 350Vオプション時)
1.2%未満 (抵抗負荷、入力電圧 220/440V 50/60Hz, または 600Vオプション時)
クレストファクタ3以下
ラインレギュレーション±0.1V
ロードレギュレーション±(0.5% of output + 0.5V) (抵抗負荷時)
応答時間2 msec以下
ランプアップ/ダウンレンジ0.1-999.9s
設定分解能0.1s
確度±(0.1% of setting + 0.2s)
設定
電圧レンジ0 - 150V/0 - 300V 選択可能 / (350V出力仕様:0 - 175V/0 - 350V 選択可能) / (600V出力仕様:0 - 300V/0 - 600V 選択可能)
分解能0.1V
確度(※6)±(1% of setting + 2counts)
周波数レンジ45.0 - 70.0Hz / 45 - 500Hz(オプション:45 - 500Hz)
分解能0.1Hz / 1Hz(オプション:45 - 500Hz)
確度±(0.02% of setting)
測定
電圧レンジ0.0 - 300.0V 、  (350V出力仕様:0.0 - 350.0V)、  (600V出力仕様:0.0 - 600.0V)
分解能0.1V / 0.2V(600Vオプション時)
確度±(1% of reading + 2counts) (※4) / ±(1% of reading + 2counts) (※5)
周波数レンジ45.0 - 850.0Hz
分解能0.1Hz
確度±0.1Hz
電流(r.m.s)レンジL0.00 - 35.00A0.0 - 350.0A
H30.0 - 350.0A300 - 3500A
分解能L0.01A0.1A
H0.1A1A
確度(※4)L±(1% of reading + 5counts)
H±(1% of reading + 1count)
電流(r.m.s)
(600V出力仕様)
レンジL0.00 - 35.00A
H30.0 - 350.0A
分解能L0.01A
H0.1A
確度(※5)L±(1% of reading + 2counts)
H±(1% of reading + 1count)
電力レンジL0.000 - 3.500kW0.00 - 35.00kW
H3.00 - 40.00kW30.0 - 350.0kW
分解能L0.001kW0.01kW
H0.01kW0.1kW
確度(※4)L±(1.5% of reading + 5counts)
H±(1.5% of reading + 1count)
力率レンジ0.000 - 1.000
分解能0.001
確度電力 / (電圧×電流)の演算結果を小数点以下3桁にて表示します。
※1) 日本国内仕様では 200VAC ±10%が標準です。海外仕様の入力電圧の指定もできます。 ※2) 出力電圧120V/240Vに設定した時の最大負荷電流です。 ※3) 出力電圧240V/480Vに設定した時の最大負荷電流です。 ※4) 出力電圧が5V以下の時、確度保証はありません。 ※5) 出力電圧が10V以下の時、確度保証はありません。 ※6) 5Vを超え30V以下の時、"Volt Adj"=ONでこの仕様を満足します。 ※) 確度は周囲温度23℃±5℃において、納入後6ヶ月間保証します。
モデル6510P6520P6530P6540P6560P6580P
一般
PLC リモート入力:ON/OFF, P1, P2, P3 / 出力:Processing
メモリ8メモリ, メモリ当たり5ステップ, 電圧, 周波数, テストタイム, 遅延時間, 電流, 電力, Hi/Lo リミット設定
同期出力信号ON/OFF
外部アナログコントロール(オプション)入力電圧:0V~10V
タイマ0=連続, 1 - 9999 (単位:秒, 分, 時間から選択可能)
オートループサイクル0=連続, OFF= 1回, 2 - 9999 (倍率を ×1, ×10, ×100から選択可能)
オート電圧調整設定電圧値を±0.1V以内に収まるように動作
効率≧85%(全負荷時)
保護機能過負荷、出力短絡、過熱保護、過電圧、過電力保護及びアラーム音
校正機能フロントパネルから校正可能
インターフェース (オプション)USB & RS232(標準), GPIB , 外部アナログコントロール
動作環境温度:0 - 40℃ / 湿度:20 - 80%RH
外形寸法(W×H×D) mm430×602×650430×732×650600×972×900600×972×900800×1557×900800×1557×900
外形寸法(W×H×D) mm(突起含む)430×709×730430×839×730600×1079×980600×1079×980800×1662×980800×1662×980
重量(kg)2283505926638851000
オプション型名
モデル6510P6520P6530P6540P6560P6580P
1528 (GPIBインターフェース)
1538(外部アナログコントロール)
Opt.608 (出力電圧600V)
Opt.609 (出力電圧600V)
Opt.616 (周波数45 - 500Hz)
Opt.673 (レベラーオプション)
Opt.674 (出力電圧350V)
Opt.650(リモートセンシング)
1936(リモートコントローラ)
※ ○:指定可、 - :指定不可

交流電源カタログ

記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問合せ頂けますようお願い致します。
