カーブトレーサって、そもそもナニ？
はじめに
今回は電子部品の性能を確認するための装置「カーブトレーサ」のお話です。カーブトレーサは、その名の通りカーブ（曲線）をトレース（なぞる）できるものですが、これだけでは何が何だかわかりませんね。もっと具体的にご紹介しましょう。
電子部品の基本
まず、電子回路にはたくさんの部品が使われています。例えば、抵抗器、コンデンサ、ダイオード、トランジスタなどです。これらの部品は、それぞれ異なる電気的特性を持っていて、回路の中で特定の役割を果たします。
カーブトレーサとは？

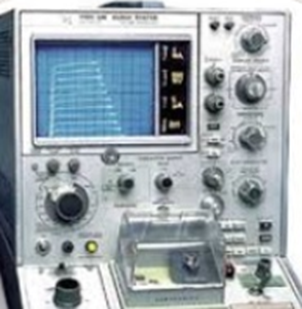

カーブトレーサは、そんな電子部品の特性を視覚的に確認できる装置です。具体的には、電子部品に電圧や電流を加えて、その反応をグラフ（曲線）として表示してくれます。このグラフを見ることで、電子部品がどのように動作するかがわかります。
カーブトレーサのしくみ
カーブトレーサは、電子部品に徐々に変化する電圧をかけ、それに応じて流れる電流を測定します。このデータをグラフとして表示することで、電子部品がどのように振る舞うのかを確認できるのです。これが「カーブ」と呼ばれる理由です。
例えば、ダイオードの場合、順方向に電圧をかけると電流が流れ始めるポイントがあります。この特性をカーブトレーサで確認できれば、そのダイオードが正常に動作しているかどうかがわかります。
どうやって使うの？
カーブトレーサの使い方は比較的簡単です。まず、テストしたい電子部品をカーブトレーサに接続します。そして、装置を操作して電圧をかけ始めると、スクリーンに電流と電圧の関係を示すグラフが表示されます。このグラフを見ながら、部品の特性を確認します。
どんな場面で使うの？
カーブトレーサは、主に以下のような場合に使われます。
- 故障解析: 回路がうまく動かない時、どの部品に問題があるのかを特定するために使います。
- 品質確認: 購入した部品や保管していた部品が正しく動作するかを確認するのに役立ちます。
- 設計と開発: 新しい回路を設計する際に、予測通りに部品が動作するかどうかを確認します。
まとめ
カーブトレーサは、電子部品の特性を視覚的に理解できる便利なツールです。これを使うことで、部品がどのように動作するかを確認し、故障の特定や回路設計に役立てることができます。高額な測定器なので、あまり触れることは少ないかも知れませんが、もし機会がありましたら試してみてください！
