エッチングって、そもそもナニ？

はじめに

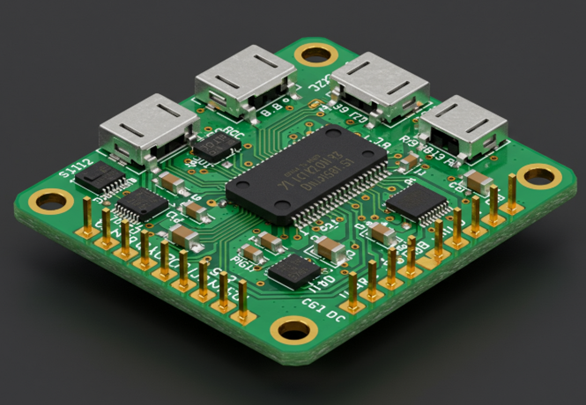

スマホもパソコンも、家電もロボットも。中を開けると必ず出てくるのが「プリント基板」。緑色の板に、金色や銀色の線が走っているアレです。でも、あの複雑な回路って、どうやって作ってるのか気になりませんか？
実は「エッチング」という工程が、めちゃくちゃ重要なんです。

そもそもエッチングとは？

エッチングとは、金属を「薬品で溶かして削る」技術のこと。プリント基板の世界では、不要な銅を溶かして、必要な回路だけを残すために使われます。

つまり、薄い銅の板の中から「必要な部分だけ残して、あとは溶かす」ことで、微細で美しい回路パターンができるんです。

プリント基板のエッチング工程をざっくり解説

初心者向けに、ざっくり流れを見てみましょう

1	銅箔付きの基板を準備 最初は、全面に銅が貼られた板（銅箔基板）を使います。
2	回路パターンを転写（露光） 感光性のフィルムを貼り、紫外線で「必要な回路パターン」だけを焼き付けます。
3	現像して不要な部分を露出 焼き付けた部分以外のフィルムを洗い流すと、不要な銅がむき出しになります。
4	エッチング液で銅を溶かす むき出しの銅部分に薬品（エッチング液）をかけて、不要な銅を溶かします。
5	保護フィルムを除去して完成！ 最後に残った保護フィルムを剥がせば、必要な銅だけが残った「回路」が完成！

エッチング液って、どんなもの？

代表的なのは「塩化第二鉄（FeCl₃）」や「過硫酸アンモニウム」。どちらも銅を化学的に溶かす薬品で、家庭用の基板製作キットにも使われています。

ただし、取り扱いには注意！ゴム手袋・保護メガネ・換気は必須です。

化学反応って、ちょっと理科の実験みたいでワクワクしますよね。

なぜエッチングが重要なの？

• 精密な回路を作れる
• 自動化しやすく、大量生産に向いている
• 不要な銅を除去することで、ショート（誤作動）を防げる

つまり、エッチングがなければ、スマホもパソコンも動かない！
それくらい、基板製造の“心臓部”なんです。

ちょっとした豆知識

• エッチングは「彫刻」や「美術」の世界でも使われる技法
• プリント基板のエッチングは、ミクロン単位の精度が求められる
• 最近では「ドライエッチング（ガスで削る）」も研究されている

まとめ

エッチングって、ただ銅を溶かすだけじゃない。
必要な回路だけを残すことで、電子部品同士を「つなぐ」役割を果たしているんです。

次にスマホを使うとき、ちょっとだけ思い出してみてください。
その中には、エッチングで生まれた小さな道が、あなたの操作を支えているんです。
