熱電対って、そもそもナニ？

熱電対とは？

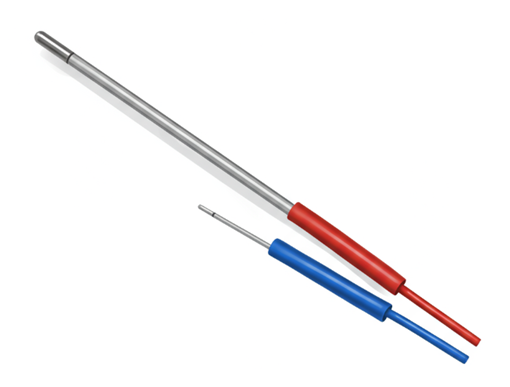

熱電対は、2種類の異なる金属線を繋いだものを使って「温度」を測定するためのセンサーです。

どうやって温度を測るの？

1	2種類の金属線（AとB）を、片方の端でくっつけて「接点（接合点）」を作ります。
2	その「接点」に熱をあてたり、冷やしたりします。
3	そうすると、「熱電効果（ゼーベック効果）」によって、もう一方の端に電圧が発生します。
4	この電圧の大きさは、接点の温度によって変わります。
5	このときの電圧を測れば、接点の温度がわかるのです。

特徴と使われる場所

特徴

• 作りがシンプルで丈夫
• 幅広い温度範囲を測定できる（-200℃～1700℃くらい）
• 応答が早い
• 安価

使われる場所

• 工場・発電所の炉の温度管理
• 家庭のガス給湯器やガスコンロ
• 自動車、電子レンジ、空調機、理科の実験　など

まとめ

• ２種類の金属でできている
• 温度差で２種類の金属間に微小な電圧が生まれる
• その電圧の大きさから所定の計算をすることにより温度がわかる

シンプルで使いやすい、温度計測の定番アイテムです！
