- CC, CR, CV, CPに加え、Dynamic(負荷急変)モードを搭載
- USB & RS-232Cインターフェースを標準装備
- 5桁1/2まで高分解能で表示

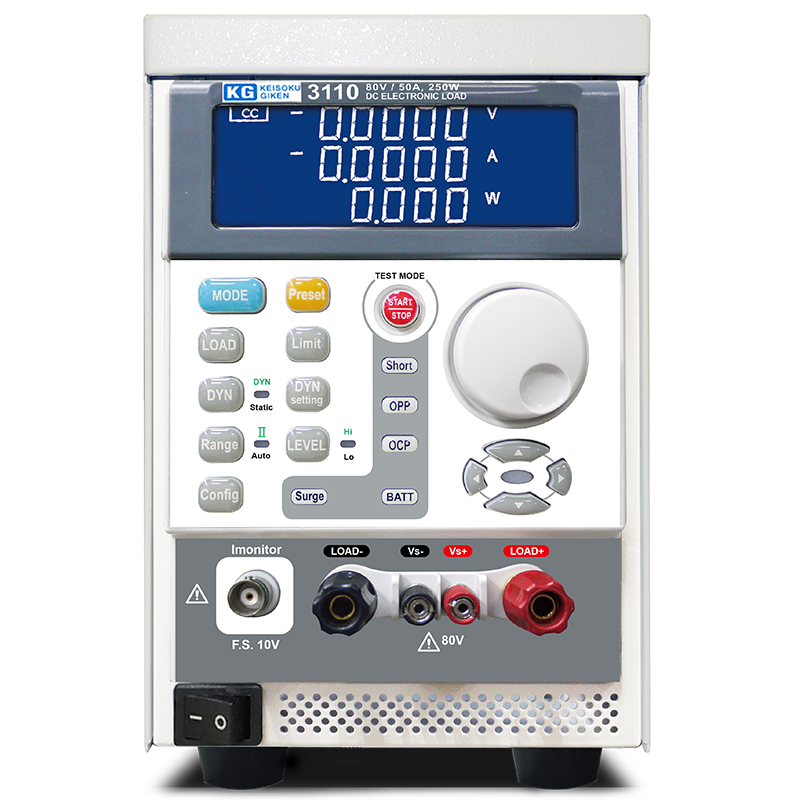

ローコストながら基本モードのCC, CR, CV, CPに加え、Dynamic(負荷急変)モードを搭載。教育機関の実験用途から開発・設計・生産まで幅広くお使いいただけます。
¥199,000 ~ (本体標準価格・税抜)
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ特長
・簡単操作!大型ディスプレイとロータリーノブを採用
・電圧・電流・電力の測定値をリアルタイム表示
・5桁1/2まで高分解能で表示
・サージ電流ならびにバッテリー放電のシミュレーション機能を内蔵
・過電流・過電力試験に便利なOCP, OPP試験機能をファンクションとして用意
・USB,RS-232Cインターフェースを標準装備
仕様
型名 | 3110 | 3111 | 3114 | 3117 | 3119 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
最大定格 | 電力 | 250W | 350W | 350W | 700W | 700W | |||||
電流 | 50A | 70A | 15A | 140A | 30A | ||||||
電圧 | 80V | 80V | 500V | 80V | 500V | ||||||
最小動作電圧 | 1.0V @50A | 1.2V @70A | 6V @15A | 0.9V @140A | 3.0V @30A | ||||||
設定部 |
|||||||||||
定電流設定 CC MODE | レンジ | 0 - 5.04A | 0 - 50.4A | 0 - 7.02A | 0 - 70.2A | 0 - 1.5A | 0 - 15A | 0 - 14.04A | 0 - 140.4A | 0 - 3A | 0 - 30A |
分解能 | 0.084mA | 0.84mA | 0.117mA | 1.17mA | 0.025mA | 0.25mA | 0.234mA | 2.34mA | 0.05mA | 0.5mA | |
確度 | ±0.2% of (SETTING + RANGE) | ||||||||||
定抵抗設定 CR MODE | レンジ | 1.6Ω - 96kΩ | 16mΩ - 1.6Ω | 1.14Ω - 68.4kΩ | 11.4mΩ - 1.14Ω | 40Ω - 2.4MΩ | 0.4Ω - 40Ω | 0.57Ω - 34.2kΩ | 5.7mΩ - 0.57Ω | 20Ω - 1.2MΩ | 0.2Ω - 20Ω |
分解能 | 0.010416mS | 26.666uΩ | 0.014619mS | 19uΩ | 0.416uS | 666.667uΩ | 29.329uS | 9.5uΩ | 0.833uS | 333.334uΩ | |
確度 | ± 0.4% of (SETTING + RANGE) | ||||||||||
定電圧設定 CV MODE | レンジ | 0 - 8.1V | 0 - 81V | 0 - 8.1V | 0 - 81V | 0 - 60V | 0 - 500V | 0 - 8.1V | 0 - 81V | 0 - 60V | 0 - 500V |
分解能 | 0.135mV | 1.35mV | 0.135mV | 1.35mV | 1mV | 10mV | 0.135mV | 1.35mV | 1mV | 10mV | |
確度 | ± 0.1% of (SETTING + RANGE) | ||||||||||
定電力設定 CP MODE | レンジ | 0 - 25.02W | 0 - 250.2W | 0 - 35.04W | 0 - 350.4W | 0 - 35.04W | 0 - 350.4W | 0 - 70.02W | 0 - 700.2W | 0 - 70.02W | 0 - 700.2W |
(Imax = r1: 5A, r2: 50A) | (Imax = r1: 7A, r2: 70A) | (Imax = r1: 1.5A, r2: 2.15A) | (Imax = r1: 14A, r2: 140A) | (Imax = r1: 3A, r2: 30A) | |||||||
分解能 | 0.417mW | 4.17mW | 0.584mW | 5.84mW | 0.584mW | 5.84mW | 1.167mW | 11.67mW | 1.167mW | 11.67mW | |
確度 | ± 1% of (SETTING + RANGE) | ||||||||||
測定部 ※2 |
|||||||||||
電圧測定 (5 1/2 DVM) | レンジ | 0 - 8.1V | 0 - 81V | 0 - 8.1V | 0 - 81V | 0 - 60V | 0 - 500V | 0 - 8.1V | 0 - 81V | 0 - 60V | 0 - 500V |
分解能 | 0.135mV | 1.35mV | 0.135mV | 1.35mV | 1mV | 10mV | 0.135mV | 1.35mV | 0.135mV | 1.35mV | |
確度 | ± 0.05% of (READING + RANGE) | ||||||||||
電流測定 (5 1/2 DAM) | レンジ | 0 - 5.04A | 0 - 50.4A | 0 - 7.02A | 0 - 70.2A | 0 - 1.5A | 0 - 15A | 0 - 14.04A | 0 - 140.4A | 0 - 3A | 0 - 30A |
分解能 | 0.084mA | 0.84mA | 0.117mA | 1.17mA | 0.025mA | 0.25mA | 0.234mA | 2.34mA | 0.05mA | 0.5mA | |
確度 | ± 0.2% of (READING + RANGE) | ||||||||||
電力測定 (5 1/2 DWM) | レンジ | 25W | 250W | 35W | 350W | 35W | 350W | 70W | 700W | 70W | 700W |
分解能 | 0.001W | 0.01W | 0.001W | 0.01W | 0.001W | 0.01W | 0.001W | 0.01W | 0.001W | 0.01W | |
確度 | ± 0.2% of (READING + RANGE) | ||||||||||
電流モニタ (※1) | レンジ | フルスケール 10V | |||||||||
5.04A/V | 7.02A/V | 1.5A/V | 14.04A/V | 3A/V | |||||||
確度 | ± 1% of (SETTING + RANGE) | ||||||||||
ダイナミックモード | |||||||||||
ダイナミック 設定 | THIGH & TLOW 設定時間 | 10usec ~ 9.999sec | |||||||||
分解能 | 0.001 / 0.01 / 0.1 / 1msec | ||||||||||
応答設定 | 3.2 - 200 mA/usec | 32 - 2,000 mA/usec | 4.64 - 290 mA/usec | 46.4 - 2,900 mA/usec | 1 - 62.5 mA/usec | 10 - 625 mA/usec | 9.6 - 600 mA/usec | 96 - 6,000 mA/usec | 2 - 125 mA/usec | 20 - 1,250 mA/usec |
|
確度 | ± (10% of SETTING + 10uS) | ||||||||||
サージテスト |
|||||||||||
サージ & 通常電流 | 0 - 50A | 0 - 70A | 0 - 15A | 0 - 140A | 0 - 30A | ||||||
設定時間 | 10 - 1,000msec | ||||||||||
ステップ数 | 1 - 5 | ||||||||||
バッテリー放電テスト |
|||||||||||
UVP | 0 - 81V | 0 - 81V | 0 - 500V | 0 - 81V | 0 - 500V | ||||||
設定時間 | 1 - 99,999sec | ||||||||||
容量 | 0.1 - 19,999.9Ah / 0.1 - 19,999.9Wh | ||||||||||
保護機能 |
|||||||||||
保護/警告 機能 | 過電力保護 | ≒ 262.5W | ≒ 367.5W | ≒ 367.5W | ≒ 735W | ≒ 735W | |||||
過電流保護 | ≒ 52.5A | ≒ 73.5A | ≒ 15.75A | ≒ 147A | ≒ 31.5A | ||||||
過電圧警告 | ≒ 84V | ≒ 84V | ≒ 525V | ≒ 84V | ≒ 525V | ||||||
過熱保護 | YES | ||||||||||
一般仕様 |
|||||||||||
入力電圧 | AC 115V / AC 230V ±10% | ||||||||||
入力周波数 | 50 / 60Hz | ||||||||||
負荷ON 設定電圧 | レンジ | 0.1 - 25V | 0.4 - 100V | 0.1 - 25V | 0.4 - 100V | ||||||
分解能 | 0.1V | ||||||||||
確度 | ± 2% of (SETTING + RANGE) | ||||||||||
負荷OFF 設定電圧 | レンジ | 0 - 25V | 0 - 100V | 0 - 25V | 0 - 100V | ||||||
分解能 | 0.1V | ||||||||||
確度 | ± 0.1% of (SETTING + RANGE) | ||||||||||
内部抵抗(代表値) | 0.018Ω | 0.0169Ω | 0.367Ω | 0.0053Ω | 0.087Ω | ||||||
ショート時の最大電流 | 50A | 70A | 15A | 140A | 30A | ||||||
冷却方法 | ファン冷却 | ||||||||||
外部通信インターフェース | USB / RS232 | ||||||||||
動作温度 | 0 ~ 40℃ | ||||||||||
動作湿度 | 20 ~ 85%RH(結露しないこと) | ||||||||||
保管温度 | -20 ~ 70℃ | ||||||||||
保管湿度 | 20 ~ 85%RH(結露しないこと) | ||||||||||
耐電圧 | AC1500V,1分間 | ||||||||||
入力-FG間 及び 入力-負荷端子間 |
|||||||||||
絶縁抵抗 | 30MΩ以上(DC500V) | ||||||||||
入力-FG間 及び 入力-負荷端子間 |
|||||||||||
消費電力 | 40VA | 60VA | |||||||||

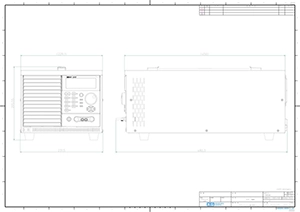

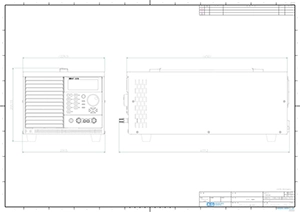

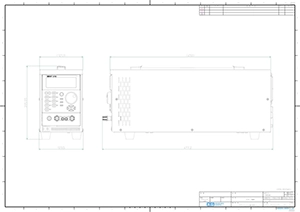

外形寸法 [ H * W * D ] | 205 * 123 * 477mm | 205 * 231 * 480mm | |||||||||
重量 | 5.3kg | 10.3kg |
*1 : 電流モニタは非絶縁です。
*2 : 確度保証:周囲温度 23±5℃ 湿度 70%以下(結露無き事)において6ケ月保証します。
本体標準価格(税抜):¥199,000 ~ ¥548,000
2024年6月版 |
型名 | 電圧 | 電流 | 電力 | 標準価格(税抜) |
---|---|---|---|---|
3110 | 80V | 50A | 250W | ¥199,000 |
3111 | 70A | 350W | ¥221,000 |
|
3114 | 500V | 15A | ¥252,000 |
|
3117 | 80V | 140A | 700W | ¥528,000 |
3119 | 500V | 30A | ¥548,000 |
|
検査成績書 |
||||
311×/REC | 311×検査成績書 | ¥8,000 |
||
TCP | 製品別トレーサビリティ (検査成績書(日本語版のみ)のご注文が必要となります) | ¥5,000 |
||
SCI | 標準器試験成績書 (検査成績書(日本語版のみ)のご注文が必要となります) | ¥20,000 |
* 工場出荷時のみ入力電圧の変更(115V/230V)が可能です。(無償)
アプリケーション
負荷電流の遅延が発生しないマスタースレーブ並列運転動作
マスタースレーブ並列制御方式では、通信機能を持つRS-422やRS-485などが一般的に使用されています。直流電源では遅延の影響はありませんが、電子負荷では負荷応答が遅延する欠点があります。QL-Dシリーズは、アナログ制御方式とマルチチャンネル同期運転方式を採用し、並列運転時の負荷電流が遅延せず同期して動作することが可能です。
回生能力のあるDCモーター試験の制動時に発生する逆起電力保護
DCモーター試験では、機械的な制動時(例:ブレーキ等)に逆起電力が発生します。一般的な電子負荷はCVモードが遅い為、逆起電力全てを吸収することができませんが、当社高速応答電子負荷は、定電圧(CV)モードの応答開始時間が2msecと高速応答の為、逆起電力を遅れなく消費させることが可能です。
定電流電源の評価試験に最適な高速応答電子負荷
定電流電源の試験には電子負荷の定電圧(CV)モードを用いて試験しますが、負荷動作になる前に定電流電源の電圧が過電圧まで出力し、保護動作となり電源が起動することができません。当社高速応答電子負荷は、定電圧(CV)モードの応答開始時間が2msecと高速応答のため、問題なく定電流電源を起動することができます。
大容量パワーコンディショナー(PCS)の評価・試験方法について
パワーコンディショナーの評価・試験において、PV入力模擬用に直流電源、系統模擬用に交流電源、工場内/店舗内負荷模擬用に交流電子負荷、各種電圧・電流測定用にパワーメータを使用します。電源機器の使い方を工夫することで、製品種類が多い汎用電源機器で構築することが可能です。効率測定や環境変化時(入力電圧変動など)の動作確認など規格試験以外の評価・試験あれば、導入コストも抑えることができます。
高速応答電子負荷を用いた三相インバータ用電流センサの評価
複数の高速応答電子負荷を外部制御(EXT)モードで同期運転させることにより、1000A以上の大電流で電流センサの電流応答を評価できます。実験例として、LN-1000Aを10台使用した場合、1200Aの負荷電流において100A/μsの立ち上がり時間での電流応答が可能となり、次世代電流センサなどの評価に使用できるアプリケーションとなります。
選定・搬入のご注意
機器選定について
- 瞬時過電圧が発生する可能性のあるD.U.T(被試験物)を接続する際は、定格電圧に十分余裕のある機器をご選定ください。
- 当社電子負荷はレンジ幅が広くなっております。印加電圧、負荷電流に対し電力制限が掛かる場合がございますのでご注意ください。
- 0V付近からの低電圧領域での負荷動作を御所望の場合は当社ドロッパータイプの最小動作電圧がない電子負荷をご選定ください。
設置について
- 製品への供給電源はお客様にてご準備ください。
- D.U.T(被試験物)と製品との距離はノイズや配線抵抗等の影響があるため、できる限り近い距離でご使用ください。
- 負荷線は、短く、太い電線をご準備ください。
- 大電流を急速にオフした場合、負荷線のインダクタンス成分により逆起電力が発生して過電圧印加となる可能性がありますのでご配慮ください。
- 電子負荷へ負荷電圧をブレーカー等のスイッチにより印加する場合、負荷装置はLOADをオフの状態で行ってください。
- 電子負荷は空冷用ファンを内蔵しています。設置時に空気の吸入口及び排気口をふさがないようご注意ください。
- 当社製品は産業用の装置として設計・製造されており、ハイセイフティ用途(*)への使用を想定した製品ではございません。予めご了承ください。
(* ハイセイフティ用途とは、極めて高度な信頼性や安全性が要求され、機器の故障や誤動作により、信頼性や安全性が確保されない場合、生命、身体や財産等に損害を及ぼす恐れがある用途のことを言います) - 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。
上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意下さい。
搬入について
- 大型機器の搬入に際しましては、建物入口の高さや設置場所までの搬入経路の確認をお願いいたします。
- 製品のご納入は、原則として「国内指定場所での車上渡し」とさせていただきます。大型機器などの荷降ろし以降の作業はお客様にて実施をお願いいたします。
- 時間指定の配送や荷降ろし、現地試運転などの作業は、別途お見積もりのうえ当社にて承ります。ご注文の際にお申し付けください。
