600V出力対応 大容量プログラマブル交流電源「QAシリーズ」新ラインナップ販売開始のお知らせ

株式会社計測技術研究所（本社所在地：神奈川県川崎市　代表取締役社長　長野琢志）は、大容量プログラマブル交流電源「QAシリーズ」の新ラインナップとして、単相600V出力に対応した「QA-S2-V6シリーズ」および三相600V出力に対応した「QA-T4-V6シリーズ」を2025年05月12日より販売開始したことを発表しました。

単相モデルでは最大30kVA、三相モデルでは最大90kVの大容量までカバーしつつ、容量別に一体型とすることで小型・軽量を実現しました。出力電圧は標準で600V（線間電圧では1040V）となり、全世界の電源環境の再現と電圧変動試験をすることができます。 QAシリーズ同様にモーターの起動電流に対応した時限電流リミット機能を標準搭載。 さらにオプションで3倍の瞬時過負荷出力に対応し、 あらゆる回転機器に対応した試験が可能となりました。

記

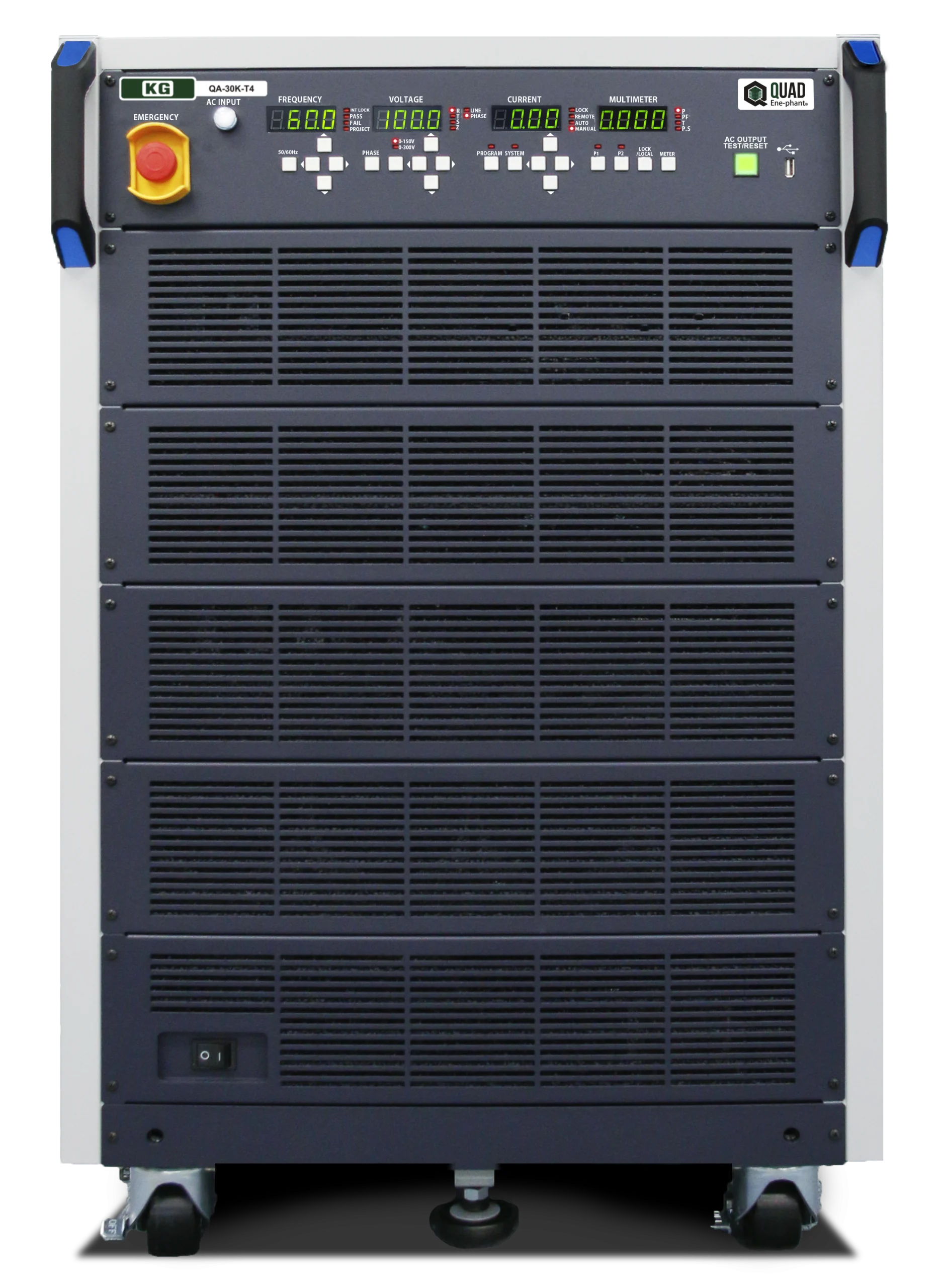

外観

　　　　　　　　　　　　　　　　　　　　

特長

• 出力電圧600Vを標準化。各メーカの社内規定の基づく倍電圧試験の実施が可能
  三相モデルでは線間で最大1040Vまで出力が可能となる為、1000Vを超える交流電圧出力の再現も可能となりました。
  単相モデルでは三相3線400Vにおける、1相分の線間電圧の模擬ができる為、三相電圧源から1相だけ使用する場合の電源電圧の再現が可能です。
• 非常停止ボタンおよびインターロック機能を標準搭載して安全面を強化
  供試物の異常動作時など非常停止ボタンにて即座に出力をシャットダウン。治具装置などのドア開閉の接点信号とインターロック機能を使用することで、ドア開閉と連動した緊急時の停止機能として使用することが可能です。
• 前面吸気 ・ 背面排気で左右の空間が不要
  従来モデルで採用していた側面からの吸気を無くし、大容量でも前面吸気・背面排気の構造に統一。 製品同士を左右隙間なく設置することが可能となりました。
• 耐震用アンカーボルト固定金具取付対応（オプション）
  筐体の四隅（フロント、リア）に予め用意している専用ネジ穴を利用して、オプション（型名：AO-17）のアンカーボルト用固定金具を使い、耐震対策をすることが可能です。
• 電動機試験時の保護に最適な逆電流保護（オプション）を準備
  オプションで逆電流保護機能を搭載することが可能です。交流電源の出力端から入力電流（逆電流）が検出されたとき、交流電源本体を保護するためアラームを表示し、速やかに出力を OFFします。モーターやコンプレッサーなどの電動機が停止時に発生する逆潮流電流や、系統模擬電源として抵抗負荷と並列に組み合わせ際にPCSから発生する瞬時逆潮流電力などの逆電流から本体を保護し、安心してお使いいただけます。

ラインアップ

QA-T4-V6シリーズ（三相600V出力）

型式	回路方式	出力電圧	電圧レンジ	周波数	電流	電力	標準価格(税抜)
QA-15K-T4-V6	スイッチング	三相4線式 (3線式も可)	300Vrms/600Vrms (相電圧) 520Vrms/1040Vrms (線間電圧)	40 ～ 70Hz	25Arms/12.5Arms	15kVA	¥5,550,000
QA-30K-T4-V6					50Arms/25Arms	30kVA	¥7,440,000
QA-60K-T4-V6					100Arms/50Arms	60kVA	¥10,909,000
QA-90K-T4-V6					150Arms/75Arms	90kVA	¥14,148,000
インターフェース	標準 ： RS-232C/USB/LAN/PLC/DI/DO

QA-S2-V6シリーズ（単相600V出力）

型式	回路方式	出力電圧	電圧レンジ	周波数	電流	電力	標準価格(税抜)
QA-10K-S2-V6	スイッチング	単相2線式	300Vrms/600Vrms	40 ～ 70Hz	50Arms/25Arms	10kVA	¥3,120,000
QA-20K-S2-V6					100Arms/50Arms	20kVA	¥4,879,000
QA-30K-S2-V6					150Arms/75Arms	30kVA	¥6,705,000
インターフェース	標準 ： RS-232C/USB/LAN/PLC/DI/DO

販売開始時期

2025年05月12日より受注開始
