PW-700は、フレキシブルなプラグインタイプの電子負荷装置を採用した電源自動検査システムです。交流電源と電子負荷装置、さらに必要に応じてリップルノイズメータやリレーユニット等を追加することにより、スイッチング電源検査システムを構築することができます。

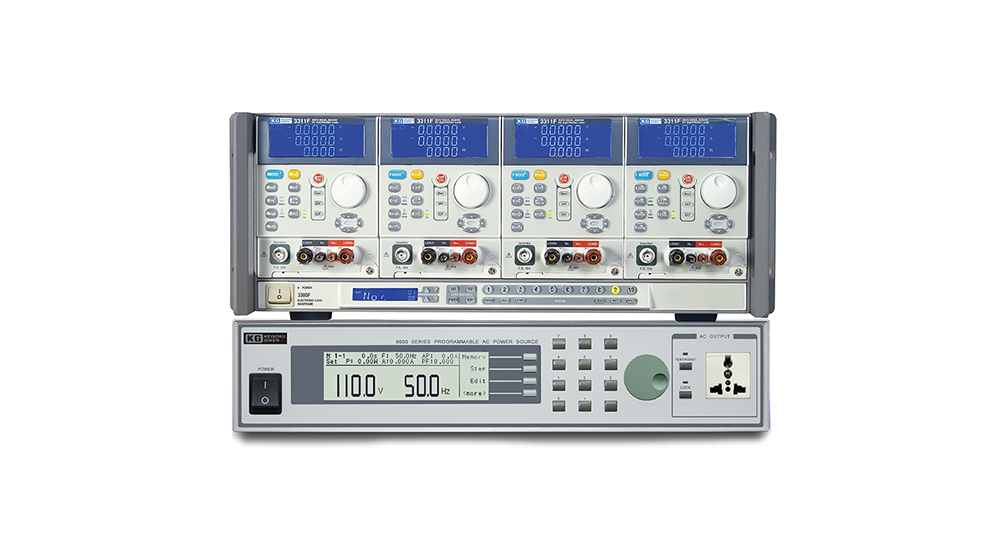

基本システム外観イメージ

本体標準価格(税別)
お問合せ下さい
  • メンテナンス性に優れたプラグイン電子負荷を採用
  • 従来のPW-600シリーズの負荷構成に合わせた5チャンネルを基本
  • 電源自動検査で圧倒的な実績のソフトウェアPowerTestSiteシリーズを搭載
  • 従来のPW-600Eで作成した検査プログラムを読み込み可能
PW-700電源自動検査システムは、プラグイン電子負荷3300Fシリーズをベースとし、お客様のご要望に応じてシステム構成をフレキシブルに構築することができます。

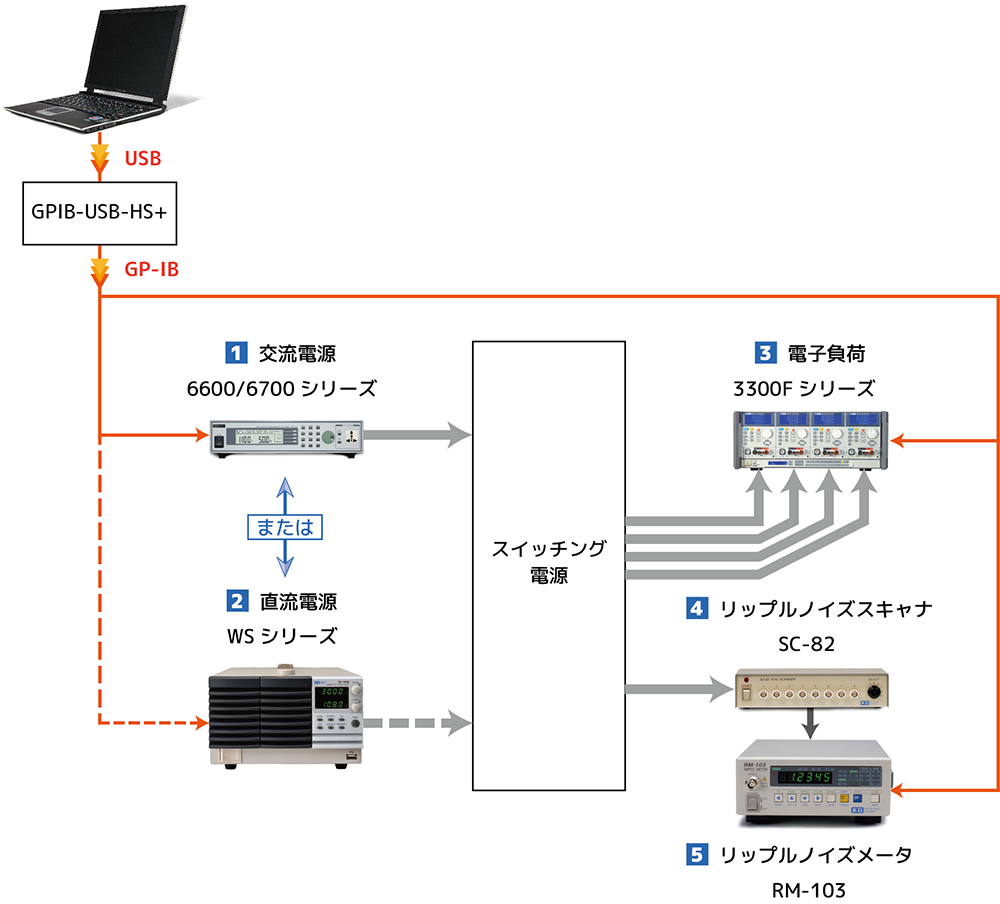

右図はPW-700のハードウェア機器構成イメージです。
下記は一例です。実際は使用する機器構成に依存します。
 測定・検査内容
1DC出力電圧測定
2リップルノイズ測定
3ラインレギュレーション試験
4ロードレギュレーション試験
5クロスレギュレーション試験
6ライン/ロード複合レギュレーション試験
7総合レギュレーション試験
8Power Good / Fail 信号試験
9O.C.P.(過電流保護機能)試験
10O.V.P.(過電圧保護機能)試験O.C.P.テスト用のスキャナ、直流電源が必要です。
11U.V.P.(低電圧保護機能)試験
12短絡試験電子負荷のショートモードによりテストします。
13出力電圧調整
14突入電流測定パワーメーター等が必要です。
15入力測定(電圧・電流・電力・力率)
16効率測定
17起動/停止電圧試験
18汎用D.V.M.測定DVM用スキャナ、マルチメーターが必要です。
19ラベル機能
20バーコードリーダ対応バーコードリーダにより検査プログラムの選択・起動が可能です。
21GP-IBコマンド送受信GP-IB経由で各種機器をコントロールし、測定結果を取り込むことが可能です。
22変数による演算
23ターンON/OFF時間測定メモリーレコーダーが必要です。
24ライズ/フォールタイム測定メモリーレコーダーが必要です。
25パワーON/OFFシーケンス測定メモリーレコーダーが必要です。
PW-700はお見積りが必要です。弊社営業部までご依頼ください。
名称/型式主な仕様備考
交流電源
66050-300V, 45-500Hz, 500VAPWM(スイッチング)方式
66100-300V, 45-500Hz, 1,000VAPWM(スイッチング)方式
66200-300V, 45-500Hz, 2,000VAPWM(スイッチング)方式
66300-300V, 45-500Hz, 3,000VAPWM(スイッチング)方式
66500-300V, 45-500Hz, 5,000VAPWM(スイッチング)方式
67050-300V, 45 -500Hz, 500VAリニア方式
67100-300V, 45 -500Hz, 1,000VAリニア方式
67200-300V, 45 -500Hz, 2,000VAリニア方式
67300-300V, 45 -500Hz, 3,000VAリニア方式
67400-300V, 45 -500Hz, 4,000VAリニア方式
Opt.627GP-IBインターフェース6600/6700シリーズ用
直流電源
WS-360A0-30V, 0-36A, 360Wスイッチング方式
WS-720A0-30V, 0-72A, 720Wスイッチング方式
WS-1080A0-30V, 0-108A, 1080Wスイッチング方式
WS-360B0-80V, 0-13.5A, 360Wスイッチング方式
WS-720B0-80V, 0-27A, 720Wスイッチング方式
WS-1080B0-80V, 0-40.5A, 1080Wスイッチング方式
WX-OP01GP-IBインターフェース
電子負荷
3300F4チャンネルフレーム
13300F8113300F用GP-IBインターフェース
3310F60V, 30A, 150WシングルCH負荷モジュール
3311F60V, 60A, 300WシングルCH負荷モジュール
3312F250V, 12A, 300WシングルCH負荷モジュール
3314F500V, 12A, 300WシングルCH負荷モジュール
3315F60V, 15A, 75WシングルCH負荷モジュール
3330F80V, 60A, 250W / 80V, 6A, 50WデュアルCH負荷モジュール
3332F80V, 24A, 120W×2デュアルCH負荷モジュール
3336F80V, 3A, 40W×2デュアルCH負荷モジュール
3341G300V, 24A, 300WLEDモード対応負荷モジュール
3342G500V, 12A, 300WLEDモード対応負荷モジュール
3343G500V, 24A, 300WLEDモード対応負荷モジュール
33401G500V, 6A, 150W×2LEDモード対応デュアル負荷モジュール
リップルノイズメータ
RM-103リップル/ノイズ自動分離機能内蔵GP-IBインターフェース標準装備
SC-828チャンネル, 周波数帯域100MHz
RMSC-10RM-103→SC-82コントロールケーブル
システムコントロール
GPIB-USB-HS+USB→GP-IBコンバータNI社製品
PowerTestSite自動検査ソフトウエア
製品カタログ

直流(双方向)電源・電子計測器・
電源自動試験システムカタログ

シリーズ対応機器一覧

電源自動検査ソフトウェア PowerTestSiteシリーズ対応機器一覧

PW-600_to_PW-700_guideのサムネイル

PW-600シリーズからPW-700への移行ガイド

記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問合せ頂けますようお願い致します。
