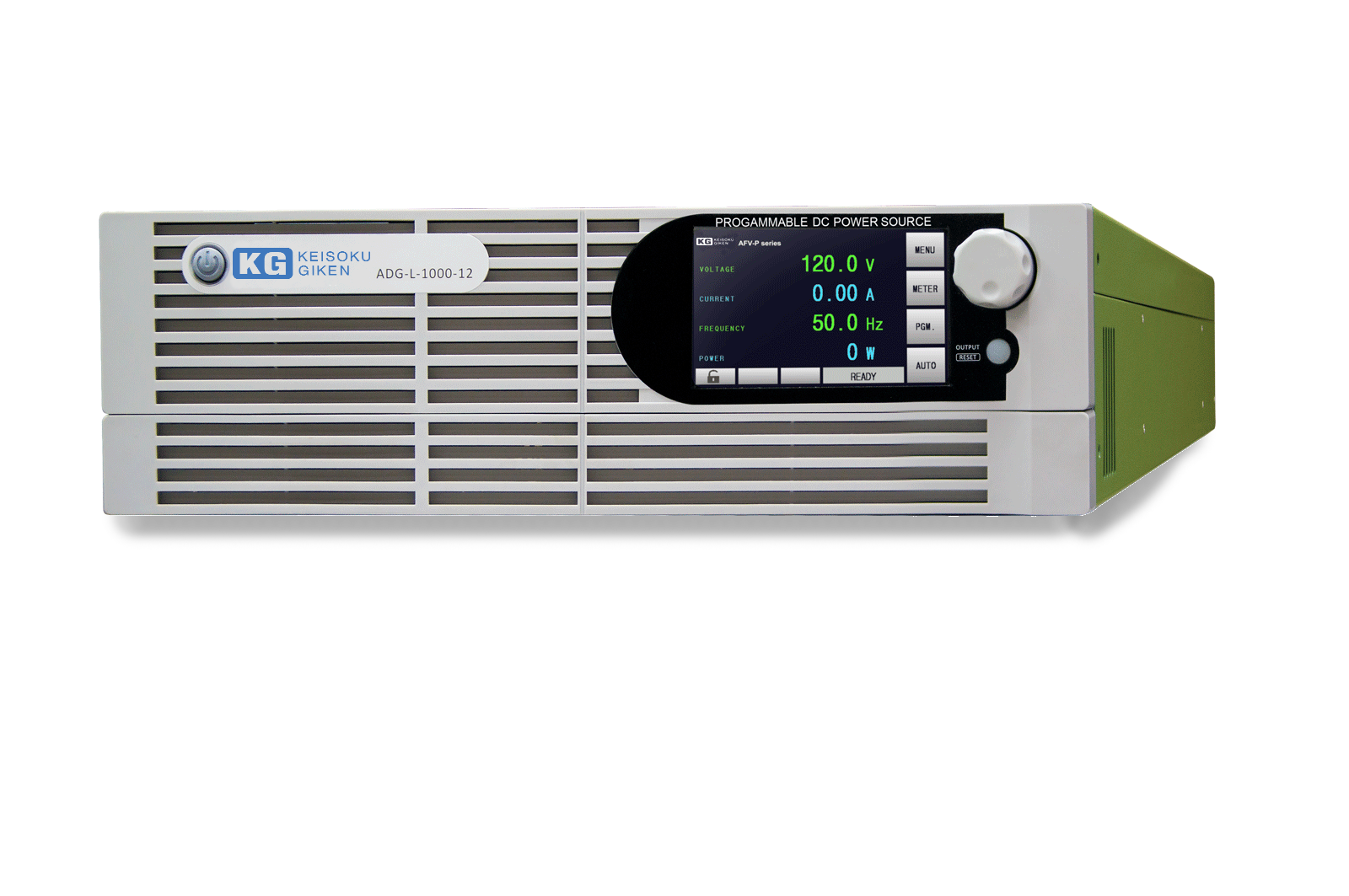

ADG-Lシリーズは、容量12kWでも3U 40kgという軽量設計のプログラマブル直流電源です。
見やすい5インチカラー液晶タッチパネルと大型ロータリーノブにより、オシロライクな操作性を実現。電圧電流比2倍のオートレンジ機能を搭載した5機種をご用意しております。


本体標準価格(税別)
¥554,000 ~ ¥885,000

コンパクト筐体に先進機能を搭載

CC/CV/CPの出力モードを搭載

従来のCC,CV モードの他に、CPモードを出力モードに搭載。 一定電力を供給させる電池の模擬が可能です。

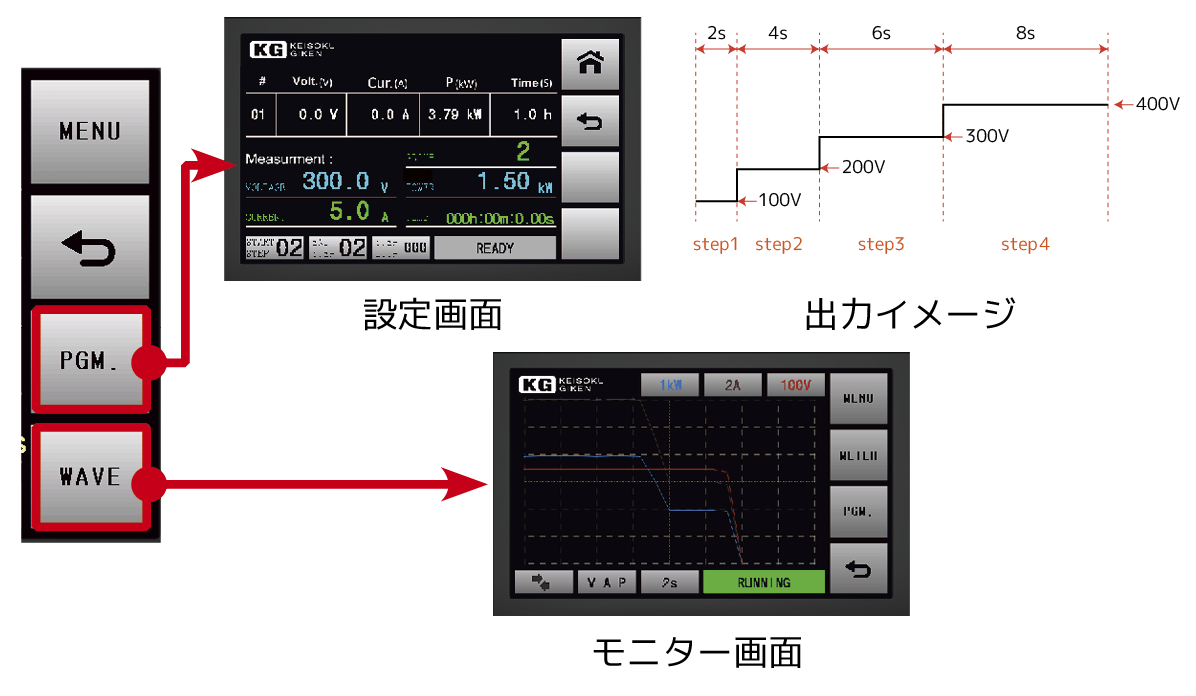

プログラムシーケンスモードとモニター機能を搭載

プログラムでシーケンス動作可能な“PGM”モードの他に出力電圧・電流・電力をモニター可能な“WAVE”モードを搭載。PCレスで出力の 設定・運転が可能です。

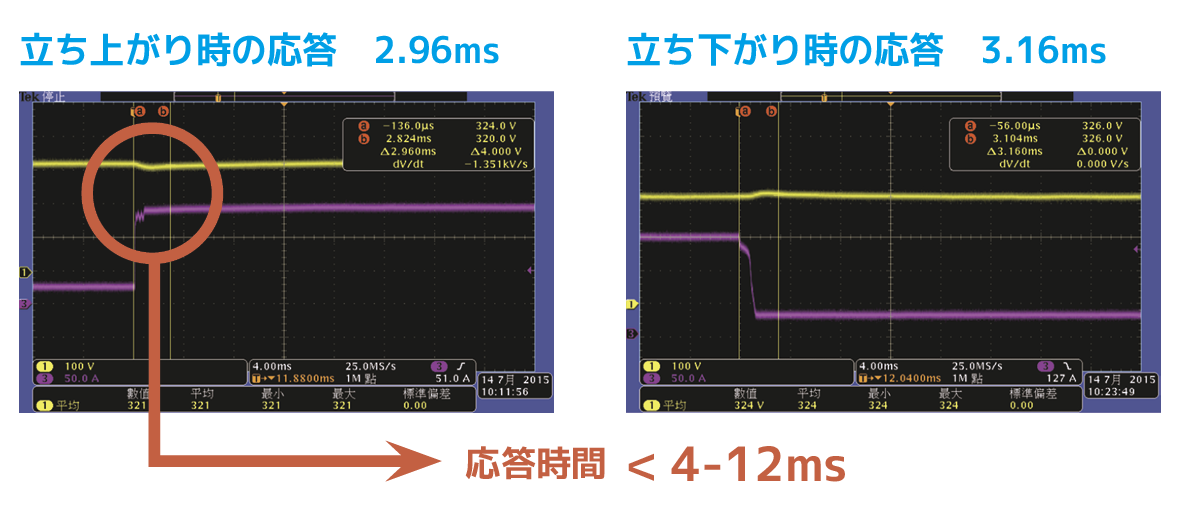

高速応答速度

定格負荷の50%から100%、100%から50%に変化させた際、出力電圧が± 0.1%の範囲に収束するまでの時間が4 ~ 12msと高速に復帰し、DUTへの影響を最小限に抑える事が可能です。

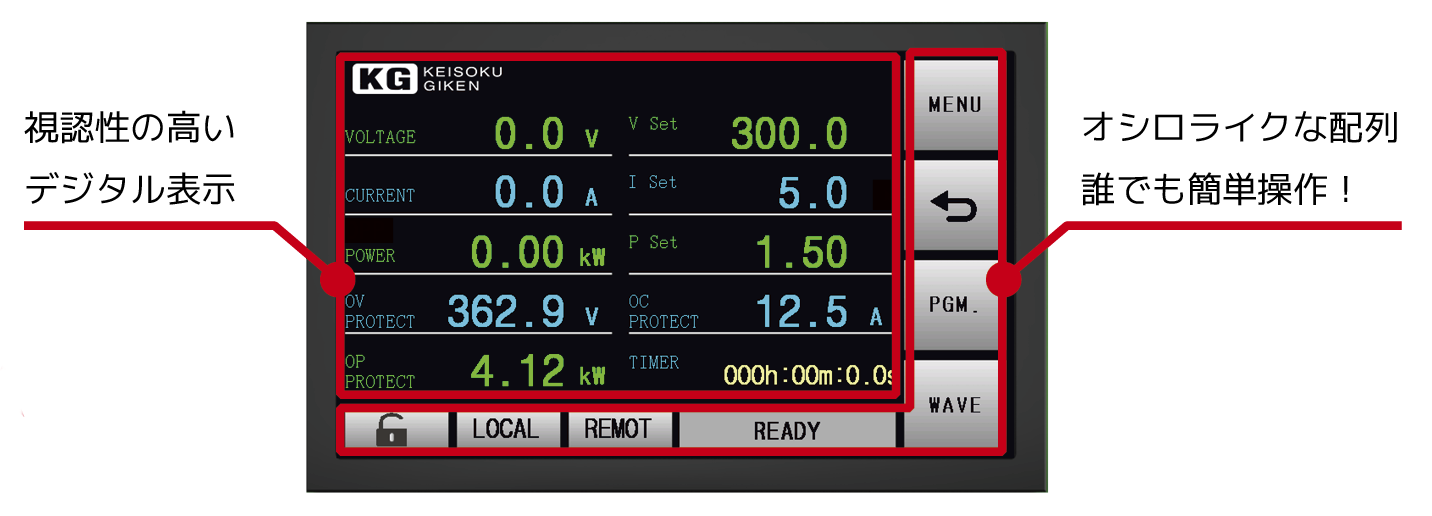

オシロライクなタッチパネル

5インチカラー液晶を採用。オシロスコープの配列を採用し誰でも取説レスに操作

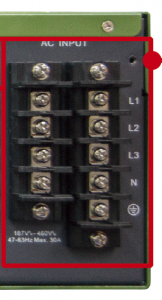

ワールドワイド入力に対応

単相2線、三相3線入力は187 ~253V、三相4線入力は340V ~ 460Vとワールドワイド入力に対応。世界各国で使用可能です。 *三相3線入力は12kWモデルのみ対応

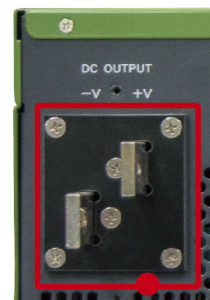

安全面を考慮した出力端子

システムラックへ実装しやすいように端子板側を採用付属の保護パネルで高電圧出力でも安心してお使い頂けます。
2020年1月版
型式内容標準価格(税別)
ADG-L-160-25160V,25A,4kW
¥554,000
ADG-L-330-12330V,12A,4kW
¥554,000
ADG-L-160-50160V,50A,8kW
¥670,000
ADG-L-330-24330V,24A,8kW
¥670,000
ADG-L-660-12660V,12A,8kW
¥670,000
ADG-L-160-75160V,75A,12kW
¥848,000
ADG-L-330-36330V,36A,12kW
¥848,000
ADG-L-500-24500V,24A,12kW
¥848,000
ADG-L-1000-121000V,12A,12kW
¥848,000
ADG-L-330-25-4330V,25A,4kW AUTOレンジ機能
¥592,000
ADG-L-330-50-8330V,50A,8kW AUTOレンジ機能
¥716,000
ADG-L-660-25-8660V,25A,8kW AUTOレンジ機能
¥716,000
ADG-L-330-75-12330V,75A,12kW AUTOレンジ機能
¥885,000
ADG-L-1000-25-121000V,25A,12kW AUTOレンジ機能
¥885,000
検査成績書
ADG-L-160-25/RECADG-L-160-25検査成績書
¥20,000
ADG-L-330-12/RECADG-L-330-12検査成績書
¥20,000
ADG-L-160-50/RECADG-L-160-50検査成績書
¥30,000
ADG-L-330-24/RECADG-L-330-24検査成績書
¥30,000
ADG-L-660-12/RECADG-L-660-12検査成績書
¥30,000
ADG-L-160-75/RECADG-L-160-75検査成績書
¥35,000
ADG-L-330-36/RECADG-L-330-36検査成績書
¥35,000
ADG-L-500-24/RECADG-L-500-24検査成績書
¥35,000
ADG-L-1000-12/RECADG-L-1000-12検査成績書
¥35,000
ADG-L-330-25-4/RECADG-L-330-25-4検査成績書
¥20,000
ADG-L-330-50-8/RECADG-L-330-50-8検査成績書
¥30,000
ADG-L-660-25-8/RECADG-L-660-25-8検査成績書
¥30,000
ADG-L-330-75-12/RECADG-L-330-75-12査成績書
¥35,000
ADG-L-1000-25-12/RECADG-L-1000-25-12査成績書
¥35,000
インターフェースアクセサリー
ADG-L-007RS-232C/RS-485/USB/Ethernet(SCPI) インターフェースカード
¥59,000
ADG-L-013GP-IB インターフェースカード
¥80,000
ケーブルアクセサリー
ADG-L-001単相入力電源ケーブル 3m 4kw/8kw用
¥38,000
ADG-L-002単相入力電源ケーブル 5m 4kw/8kw用
¥43,000
ADG-L-005三相3線入力電源ケーブル 3m
¥38,000
ADG-L-006三相3線入力電源ケーブル 5m
¥43,000
ADG-L-008複数ユニット接続ケーブル 50cm
¥28,000
ADG-L-160-25/ADG-L-330-12/ADG-L-330-25-4 仕様
型名ADG-L-160-25ADG-L-330-12ADG-L-330-25-4
出力モード定電圧 (CV) / 定電流 (CC)
出力定格電圧0~160V0~330V0~330V
電流0~25A0~12A0~25A
電力4kW
設定確度電圧±0.08% of F.S. + 100mV
電流≦ 0.4%F.S.+60mA
測定確度電圧±0.08% of F.S. + 100mV
電流±0.3% of F.S. + 60mA
設定分解能 / 測定分解能電圧100mV
電流10mA
入力変動電圧 / 電流0.03% 以下 / 0.05% 以下
負荷変動電圧 / 電流0.08% 以下 / 0.10% 以下0.05% 以下 / 0.10% 以下
リップル電圧電圧 (rms)0.15% 以下0.08% 以下
ノイズ電圧電圧 (p-p)1.6% 以下0.8% 以下
出力電圧過渡応答 *1
(CP MODE = OFF)
時間10ms 以下
スルーレート *2電圧 / 電流25 ms以下35 ms以下
保護機能OVP 、 OCP 、 OPP 、 OTP 、 Vin OV 、 Vin UV 、 LDC OV,Vin LV 、 Phase Fail 、 Fan Fail
OVP 設定範囲0~110% F.S.
OCP 設定範囲0~110% F.S.
表示部
インターフェースRS-485/RS-232 (Modbus) & Analog標準装備
Ethernet/USB/
RS-485/RS-232 (SCPI) or GPIB
工場オプション
電源入力定格入力1φ2W+G
入力電圧 / 入力周波数範囲187~264 Vac 47Hz~63Hz
力率 ( 最大負荷時 )0.99 以上
効率 ( 最大負荷時 )90% 以上
外形、質量外形寸法 (W×H×D) [mm]132 / 442 / 756
質量21kg(4kW モデル) / 28kg(8kW モデル) / 35kg(12kW モデル)
環境条件動作環境屋内使用
動作温度0 ℃~ 40 ℃
保管温度-20 ℃~ 70 ℃
相対湿度90% 以下 ( 結露しないこと )
その他腐食性ガスのないこと
耐電圧電源入力 対 筐体間AC 2000V, 60 秒間
絶縁抵抗電源入力 対 筐体間10MΩ 以上
出力 対 筐体間10MΩ 以上
※仕様は予告なく変更される場合があります。 ※周囲温度 23±5℃、湿度70%以下において6ケ月間保証致 ※特に指定なき場合の条件は、30分以上のウォームアップ(出力オフ)後となります。 ※出力電圧が最大定格の1%以下の時、確度保証はありません。 *1 定電圧モード。負荷を定格の50%から100%、100%から50%に変化させたとき、出力電圧が設定電圧の±1.0%に復帰するまでの時間。 *2 出力電圧5%から90%に変化するまでの時間。(最大電力にて)
ADG-L-160-50/ADG-L-330-24/ADG-L-330-50-8/ADL-660-12/ADL-660-25-8 仕様
型名ADG-L-160-50ADG-L-330-24ADG-L-330-50-8ADG-L-660-12ADG-L-660-25-8
出力モード定電圧(CV) / 定電流(CC)
出力定格電圧0~160V0~330V0~330V0~660V0~660V
電流0~50A0~24A0~50A0~12A0~25A
電力8kW
設定確度電圧±0.08% of F.S. + 100mV
電流≦ 0.4%F.S.+60mA
測定確度電圧±0.08% of F.S. + 100mV
電流±0.3% of F.S. + 60mA
設定分解能 / 測定分解能電圧100mV
電流10mA
入力変動電圧 / 電流0.03% 以下 / 0.05% 以下
負荷変動電圧 / 電流0.08% + 80mV 以下 / 0.10% 以下0.05% 以下 / 0.25% 以下
リップル電圧電圧 (rms)0.15% 以下0.08% 以下
ノイズ電圧電圧 (p-p)2.5% 以下1.6% 以下0.8% 以下
出力電圧過渡応答 *1
(CP MODE = OFF)
時間10ms 以下
スルーレート *2電圧 / 電流25 ms以下40 ms以下60 ms以下
保護機能OVP 、 OCP 、 OPP 、 OTP 、 Vin OV 、 Vin UV 、 LDC OV,Vin LV 、 Phase Fail 、 Fan Fail
OVP 設定範囲0~110% F.S.
OCP 設定範囲0~110% F.S.
表示部
インターフェースRS-485/RS-232 (Modbus) & Analog標準装備
Ethernet/USB/
RS-485/RS-232 (SCPI) or GPIB
工場オプション
電源入力定格入力1φ 2W+G / 3φ4W+G
入力電圧 / 入力周波数範囲187~264 Vac ( 1φ 2W ) / 340~460 Vac (3φ4W) 47Hz~63Hz
力率 ( 最大負荷時 )0.99 以上
効率 ( 最大負荷時 )90% 以上
外形、質量外形寸法 (W×H×D) [mm]132 / 442 / 756
質量21kg(4kW モデル) / 28kg(8kW モデル) / 35kg(12kW モデル)
環境条件動作環境屋内使用
動作温度0 ℃~ 40 ℃
保管温度-20 ℃~ 70 ℃
相対湿度90% 以下 ( 結露しないこと )
その他腐食性ガスのないこと
耐電圧電源入力 対 筐体間AC 2000V, 60 秒間
絶縁抵抗電源入力 対 筐体間10MΩ 以上
出力 対 筐体間10MΩ 以上
※仕様は予告なく変更される場合があります。 ※周囲温度 23±5℃、湿度70%以下において6ケ月間保証致 ※特に指定なき場合の条件は、30分以上のウォームアップ(出力オフ)後となります。 ※出力電圧が最大定格の1%以下の時、確度保証はありません。 *1 定電圧モード。負荷を定格の50%から100%、100%から50%に変化させたとき、出力電圧が設定電圧の±1.0%に復帰するまでの時間。 *2 出力電圧5%から90%に変化するまでの時間。(最大電力にて)
ADG-L-160-75/ADG-L-330-36/ADG-L-330-36/ADG-L-330-75-12/ADG-L-1000-12/ADG-L-1000-25-12 仕様
型名ADG-L-160-75ADG-L-330-36ADG-L-330-75-12ADG-L-500-24ADG-L-1000-12ADG-L-1000-25-12
出力モード定電圧 (CV) / 定電流 (CC)
出力定格電圧0~160V0~330V0~330V0~500V0~1000V0~1000V
電流0~75A0~36A0~75A0~24A0~12A0~25A
電力12kW
設定確度電圧±0.08% of F.S. + 100mV
電流≦ 0.4%F.S.+60mA
測定確度電圧±0.08% of F.S. + 100mV±0.08% of F.S. + 150mV
電流±0.4% of F.S. + 60mA±1% of F.S. + 150mA
設定分解能 / 測定分解能電圧100mV
電流10mA
入力変動電圧 / 電流0.03% 以下 / 0.05% 以下
負荷変動電圧 / 電流0.25% / 0.1% 以下0.05% / 0.15% 以下
リップル電圧電圧 (rms)0.15% 以下0.08% 以下0.1% 以下0.06% 以下
ノイズ電圧電圧 (p-p)1.6% 以下1% 以下0.8% 以下0.5 %以下
出力電圧過渡応答 *1
(CP MODE = OFF)
時間10ms 以下
スルーレート *2電圧 / 電流25 ms以下35 ms以下45 ms以下90ms 以下
保護機能OVP 、 OCP 、 OPP 、 OTP 、 Vin OV 、 Vin UV 、 LDC OV,Vin LV 、 Phase Fail 、 Fan Fail
OVP 設定範囲0~110% F.S.
OCP 設定範囲0~110% F.S.
表示部
インターフェースRS-485/RS-232 (Modbus) & Analog標準装備
Ethernet/USB/
RS-485/RS-232 (SCPI) or GPIB
工場オプション
電源入力定格入力1φ 2W+G / 3φ3W+G / 3φ4W+G
入力電圧 / 入力周波数範囲187~264 Vac ( 1φ 2W ) / 187~264 Vac (3φ3W) / 340~460 Vac (3φ4W) 47Hz~63Hz
力率 ( 最大負荷時 )0.99 以上
効率 ( 最大負荷時 )90% 以上
外形、質量外形寸法 (W×H×D) [mm]132 / 442 / 756
質量21kg(4kW モデル) / 28kg(8kW モデル) / 35kg(12kW モデル)
環境条件動作環境屋内使用
動作温度0 ℃~ 40 ℃
保管温度-20 ℃~ 70 ℃
相対湿度90% 以下 ( 結露しないこと )
その他腐食性ガスのないこと
耐電圧電源入力 対 筐体間AC 2000V, 60 秒間
絶縁抵抗電源入力 対 筐体間10MΩ 以上
出力 対 筐体間10MΩ 以上
※仕様は予告なく変更される場合があります。 ※周囲温度 23±5℃、湿度70%以下において6ケ月間保証致 ※特に指定なき場合の条件は、30分以上のウォームアップ(出力オフ)後となります。 ※出力電圧が最大定格の1%以下の時、確度保証はありません。 *1 定電圧モード。負荷を定格の50%から100%、100%から50%に変化させたとき、出力電圧が設定電圧の±1.0%に復帰するまでの時間。 *2 出力電圧5%から90%に変化するまでの時間。(最大電力にて)
