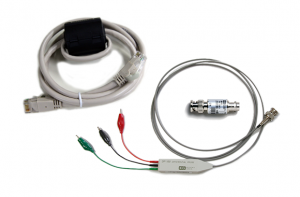

Load Stationシリーズを始め、当社電子負荷装置にはリップルノイズ測定やブースター接続といった機能追加、拡張のための各種オプション・アクセサリをご用意しております。用途に合わせてお選びください。
※標準価格が¥30,000以下の製品のご注文につきましては、別途送料が掛かります。詳細はお問い合わせ下さい。
リップルノイズ測定モジュール「RC-02A」
リップルノイズ測定モジュール「RC-02A」は、LNおよびELxシリーズ電子負荷に高精度直流電圧測定とリップルノイズ測定機能を追加します。工場出荷時に電子負荷内部に組み込まれますので、ご発注時にご指定下さい。測定用入力コネクタ(BNC)が電子負荷の背面パネルに追加されます。
対象機種:
LN-300A, LN-300C, LN-1000A, >LN-1000C, ELL-355, ELS-304
オーダー情報
標準価格(税抜) | ¥150,000 |
仕様
直流電圧測定 (INPUT入力) | レンジ | ±6.0000V | ±60.000V | ±500.00V |
分解能 | 0.1mV | 1.0mV | 10.0mV | |
確度 *1 | ±0.025% of rdg. ±0.025% of f.s. | |||
最大印加電圧 | ±500V | |||
測定時間 *2 | 約 100ms | |||
リップル・ノイズ電圧測定 (INPUT入力) | レンジ | 300.0mV | 3000mV | |
分解能 | 0.1mV | 1mV | ||
確度 *1, 3 | ±2% of rdg. ±1% of f.s. | |||
公称帯域幅 | 100MHz(3dB) | |||
L.F.フィルタ | 50Hz ~ 2kHz | |||
H.F.フィルタ | 5kHz~100MHz | |||
20MHz帯域制限フィルタ | 50Hz~20MHz | |||
リップル分離比 *4 | 0.0% ~ 50.0%( 0.5%単位で可変) | |||
測定時間 *2 | 約350ms | |||
入力条件 | インピーダンス | 直流(1MΩ)、高周波(50Ω) | ||
ケーブル | 50Ω同軸ケーブル 1.5M | |||
電力測定 | 測定方式*5 | 演算方式 [ 電圧測定×電流測定 ] | ||
直流電圧測定×電流測定 | 約 100ms | |||
LOAD SENS電圧測定×電流測定 | 約 200ms |

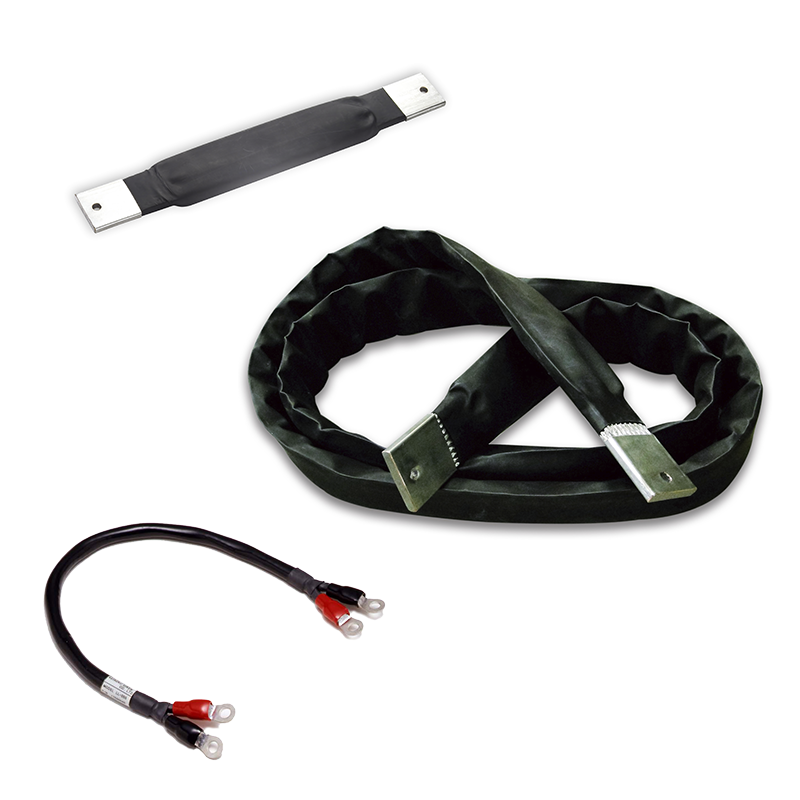

低インダクタンスケーブル「Low-Lケーブル」
大電流を高速に変動した場合、負荷ケーブルはインダクタンスとしての影響が大きくなります。これにより、過渡的な電圧降下が発生し、評価試験に悪影響を及ぼす可能性があります。このようなとき、低インダクタンスケーブル「Low-Lケーブル」の使用により、その影響を最小限に抑えることができます。
ワンポイント:動的な電圧降下とは?
オーダー情報
型名 | 標準価格(税抜) |
LL-050 | ¥28,000 |
LL-100 | ¥32,000 |
LL-200 | ¥36,000 |
LL-200-300(特注品) | ¥72,600 |
LL-300-600(特注品) | ¥120,000 |
仕様
長さ | 耐圧 | 電流容量 | 直流抵抗 | インダクタンス | |
---|---|---|---|---|---|
LL-050 | 50cm | 500V | 100A | 1mΩ | 80nH |
LL-100 | 100cm | 60A | 2mΩ | 100nH | |
LL-200 | 200cm | 40A | 4mΩ | 130nH |
ブースター接続専用ケーブル「LX-OP03」
Load Stationシリーズ用ブースター拡張専用ケーブル「LX-OP03」は、ノイズカットコアを装備して品質の高い通信を実現。本ケーブルにより、最大10台(定格電圧が同じ機種に限る)まで容量拡張が可能となります。
オーダー情報
標準価格(税抜) | ¥8,000 |
仕様
長さ | 1m |
接続する電子負荷装置の台数分必要となりますのでご注意下さい。
(例)1kw負荷を10台接続 → LX-0P03は10本必要(パラ×9、リターン×1)
大電流ケーブル「Load-Cableシリーズ」
大容量直流電子負荷装置にご利用頂ける1000A用の大容量負荷ケーブルです。両端に大容量直流電子負荷装置のLOAD端子とあわせたM10の圧着端子を使用し、1m, 2m, 4mとニーズに合わせてお選び頂けます
オーダー情報
価格は2本セット(正極用・負荷用)です。
【最大使用電流1000A用】
型名 | LC-1000-01 | LC-1000-02 | LC-1000-04 |
標準価格(税抜) | ¥400,000 | ¥495,000 | ¥683,000 |
型名 | LC-0250-01 | LC-0250-02 | LC-0250-04 |
標準価格(税抜) | ¥57,000 | ¥63,000 | ¥75,000 |
仕様
【最大使用電流1000A用】
LC-1000-01 | LC-1000-02 | LC-1000-04 | |
---|---|---|---|
最大使用電圧 | 600V |
||
最大使用電流 | 1000A |
||
端子 | M10 / M10 |
||
公称断面性 | 600mm2 |
||
全長(1本あたり) | 約1m | 約2m | 約4m |
【最大使用電流250A用】
LC-0250-01 | LC-0250-02 | LC-0250-04 | |
---|---|---|---|
最大使用電圧 | |||
最大使用電流 | 250A |
||
端子 | M12 / M12 |
||
公称断面性 | 80mm2 |
||
全長(1本あたり) | 約1m | 約2m | 約4m |

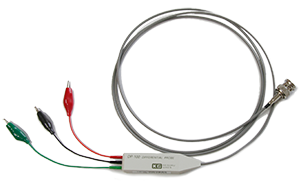

差動プローブ「DP-100」
DP-100は、スイッチング電源のリップルノイズ測定をする際測定誤差の要因となるコモンモードノイズを除去し、測定端子間の真の信号電圧を測定するための差動プローブです。
型名 | 名称 | 備考 | 標準価格(税抜) |
---|---|---|---|
DP-100A | DP-100本体Aタイプ | みの虫クリップ付きケーブルタイプ | ¥45,000 |
DP-100B | DP-100本体Bタイプ | みの虫クリップ無しケーブルタイプ | ¥45,000 |
DP-100CM | みの虫クリップ付きケーブル | 10cmケーブル3色(赤・黒・緑)各1本 | ¥3,600 |
DP-100C | みの虫クリップ無しケーブル | 20cmケーブル3色(赤・黒・緑)各1本 | ¥3,600 |
仕様
型名 | DP-100 |
---|---|
最大入力電圧(*) | ±200V(DCまたはACp-p) |
周波数帯域 | DC~100MHz |
特性インピーダンス | 50Ω(1MHz以上) |
入力容量 | 0.01μF(TRC-50F2で終端) |
CMRR(同相除去比) | 40dB(100MHz) |
減衰比 | 1 : 1 |
* : RM-103に接続して使用する場合、ACp-p(リップルノイズ)測定は3Vp-pまでとなります。
高周波終端抵抗器「TRC-50F2」
TRC-50F2はスイッチング電源のリップルノイズ測定をする際、特性インピーダンス50Ωの同軸ケーブルで測定信号を伝送し、これを50Ωで終端するためのものです。
一般的な終端抵抗器の内部は抵抗器のみとなっていますが、電源の測定では抵抗器の電力を超える可能性があるためTRC-50F2では抵抗器と直列にコンデンサを挿入し、直流分をカットするようになっています。
一般的な終端抵抗器の内部は抵抗器のみとなっていますが、電源の測定では抵抗器の電力を超える可能性があるためTRC-50F2では抵抗器と直列にコンデンサを挿入し、直流分をカットするようになっています。
型名 | 詳細 | 標準価格(税抜) |
---|---|---|
TRC-50F2 | 50Ω フィールドスルー型 | ¥20,000 |
仕様
型名 | TRC-50F2 |
---|---|
最大入力電圧(*) | ±500V DC |
周波数帯域 | 1MHz~100MHz |
インピーダンス | 50Ω(高周波終端) |
連続許容電力 | 0.25W |
コネクタ | BNC |
外形寸法 | 17Φ×54(L) mm |
※記載の仕様・形状等は改良等により予告なしに変更されることがあります。
