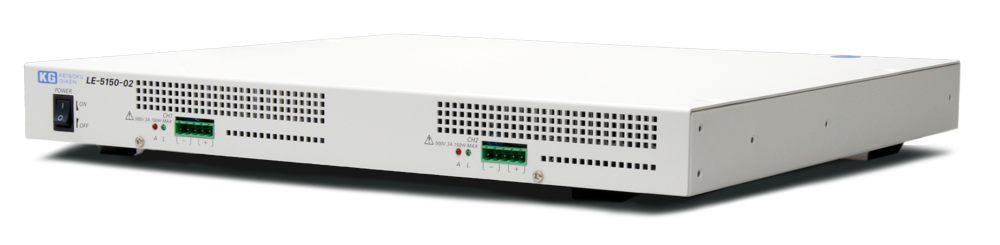

LEシリーズ「LE-5150-02」モデルは、LED照明用電源やドライバの試験用に開発されたLED電源やLEDドライバ用の電子負荷装置です。
高輝度パワーLEDを使用したスタジアム照明や投光器、集魚灯やヘッドライトなどを点灯するためのLED電源やドライバの試験に最適です。
LED特性に近い動作モード「高速CV+CR」に加えて、LED特性に限りなく近づけた「リアルLEDモード」を搭載しており、100kHzのPWM調光でも全く問題無く試験することが可能となりました。
これからのLED照明用電源試験にLEDは不要です。目にやさしい「まぶしくない」試験環境と定量的な評価試験が可能であり、さらにLEDの分別や在庫管理といった煩わしい作業も不要となります。

本体標準価格(税別)
¥433,000~

リアパネルレイアウト


コンパクトサイズ

1U(44mm)と小型サイズ。開発環境の机上から検査ライン用の19インチラックシステムへの展開までこれ1台でどのシーンにも対応可能です。

専用設定ソフトウェアで簡単操作

標準で付属する専用のソフトウェアを使って設定と測定を分かりやすい一つの画面で簡単操作。負荷特性を視覚的に設定できるGUIも装備しています。

小~大容量までフルカバー

小容量多チャンネルのバックライトから大電流の照明用途まで3機種のラインナップを用意しております。 ※ 並列接続はユニット内のみ並列接続可能で、ユニット間は並列接続できません。

実LEDの動作波形を忠実にエミュレート

LEDエミュレータは、LEDの順方向電圧(Vf)特性をエミュレートするための高速CV+CRモードを持った電子負荷となっており、応答速度100kHz以上でスイッチング・リニアの両タイプのLEDドライバの試験と自動化に対応することができます。下図は実LEDとLEDエミュレータの動作波形であり、ほぼ同じ波形になっていることがお分かり頂けます。

リアルLEDモード

LEDの暗電流領域をリニアでなく指数関数的に丸みを帯びた、より忠実な波形をリアルLEDモードで実現します。

PWM調光用のパルス出力も標準装備

4chのパルス出力用のI/Oを装備。設定周波数10~1kHz、位相、DUTY、設定分解能10usecが可能です。 調光機能のある照明用LEDドライバーなどへ調光用のパルス信号を入力し、試験・評価することができます。
2020年1月版
型名
仕様
標準価格(税抜)
LE-5150-02500V,3A,150W x 2
¥433,000
LE-5150-02/RECLE-5150-02検査成績書
¥12,000
1UOPT-GPIB-LEGP-IBインターフェース
¥70,000
1UOPT-EXC-LEEXPANSIONケーブル
¥1,000
RK-1Ukit_A1UラックマウントキットEIAタイプ
¥30,000
LE-5150-02外観図

外観図PDF

型名LE-5150-02
負荷部
最大定格 電流3A
電圧500V
定格電力(ch当たり)150W
負荷ch数2ch
定電圧モード 電圧レンジ(設定範囲)0.0~500V
公称分解能 (※1)20mV
確度 ±0.5% of stg. ±500mV
定抵抗モード 電圧レンジ500V
抵抗レンジ(設定範囲)10Ω~1kΩ
確度 ±1.0% of Conv.Curr. ±100mA
応答100kHz以上
リアルLED(Exp)モードExp特性を持たせ、実LEDの特性に近いエミュレートが可能

※1 公称分解能とは、各設定モードで想定している分解能の概算を示します。

測定部
負荷端子電圧測定 レンジ500.0V
分解能20mV
確度 (※1)±0.1% of rdg. ±500mV
負荷平均電流測定 レンジ3A
分解能1mA
確度 (※1)±0.1% of rdg. ±15mA
負荷電流Duty測定 分解能1usec

※1 周囲温度 23±5℃ 湿度70%以下において6ケ月間保証します。

PWM調光用パルス出力 ch数(※1)4ch(拡張+4ch)
設定周波数10~1kHz (各ch同じ周波数)
設定Duty0~100%
設定位相0~360deg (内部基準による)
信号レベル0 - 5V TTLレベル
各設定分解能10usec以下

※1 PWM調光用クロック発生8ch化は工場出荷オプションとなります。

一般仕様 負荷端子フロントパネル入力
定格入力電圧AC85~264V 50/60Hz
消費電力45VA以下 (AC100V時)
動作温度範囲10℃~40℃
動作湿度範囲20%~85%RH(結露なきこと)
冷却方式(※1)ファンによる強制空冷
寸法430(W)×44(H)×400(D) 突起物含まず
重量約4kg
耐電圧入力-FG間 AC1500V 1分間

※1 フロントパネル、リアパネル通風口付近に風の流れを妨げるものを配置しないでください。

インターフェイス USBUSB1.1に準拠
デジタルI/Oフォトカプラ入力4ch/フォトカプラ出力4ch
ユニット拡張専用仕様コネクタ(マスタースレーブ接続、マスター器含め10台接続可能)
保護・アラーム機能 過電圧アラーム負荷端子電圧500V以上で発生します
過電流アラーム負荷電流3A以上で発生します
逆接続保護逆接続電流が流れたとき負荷回路を保護します
過電力保護負荷部に過電力が印加されたとき電流にリミットを掛け負荷回路を保護します
内部温度アラーム内部温度異常のとき発生します

*過電圧、逆接続アラーム機能は、警告のみで負荷部を保護しませんので速やかにアラーム要因を取り除いてください。

動作環境 設定I/FUSB I/F接続によるPC制御(本体単体での設定はできません)
USBアドレス設定スイッチにて、4台のマスター器を制御可能
PCハードウェアPC-AT互換機
PC推奨環境CPU:Pentium Ⅲ 1GHz以上
Memory:512MB以上
HDD:5GB以上の空き容量
OSMicrosoft WindowsXP(SP3),7,8,8.1,10
