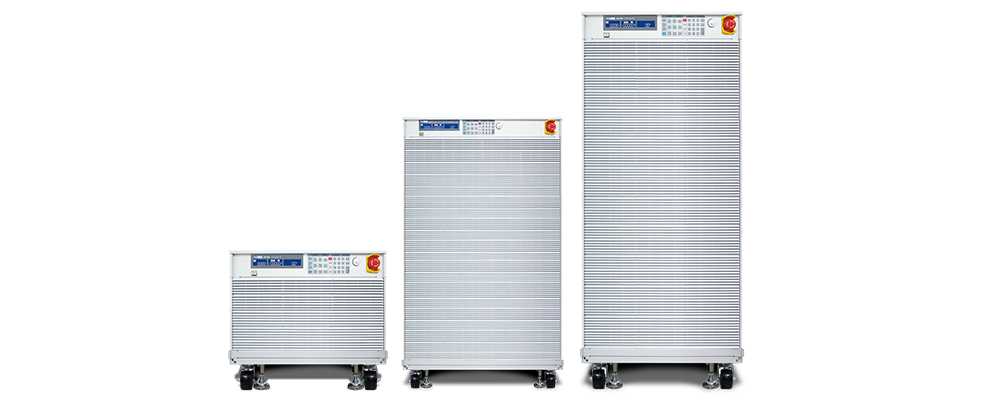

負荷ユニットが全てラックへ組み込み済みとなっているラックパック型は最小600Wから最大14.4kWまで24機種。ローコストで大容量に対応するコンパクト一体型は最小5kWから最大60kWまで31機種。
いずれも豊富なラインナップで様々なニーズにお応えします。
ドロッパー方式
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ本体標準価格(税抜):¥1,824,000 ~ / 価格表・オプション情報はこちらをクリック >>
2023年3月版 |
34100Aシリーズ(60V/5kW~40kW / ~1000A)
型名 | 電圧 | 電流 | 電力 | 標準価格(税抜) |
---|---|---|---|---|
34105A | 60V | 1000A | 5kW | ¥1,824,000 |
34110A | 10kW | ¥2,809,000 |
||
34115A | 15kW | ¥3,940,000 |
||
34120A | 20kW | ¥5,319,000 |
||
34125A | 25kW | ¥6,144,000 |
||
34130A | 30kW | ¥7,807,000 |
||
34135A | 35kW | ¥8,907,000 |
||
34140A | 40kW | ¥9,997,000 |
||
検査成績書 |
||||
34105/REC | 34105A検査成績書 | ¥15,000 |
||
34110/REC | 34110A検査成績書 | ¥20,000 |
||
34115/REC | 34115A検査成績書 | ¥25,000 |
||
34120/REC | 34120A検査成績書 | ¥30,000 |
||
34125/REC | 34125A検査成績書 | ¥35,000 |
||
34130/REC | 34130A検査成績書 | ¥40,000 |
||
34135/REC | 34135A検査成績書 | ¥45,000 |
||
34140/REC | 34140A検査成績書 | ¥50,000 |
||
TCP | 製品別トレーサビリティ (検査成績書(日本語版のみ)のご注文が必要となります) | ¥5,000 |
||
SCI | 標準器試験成績書 (検査成績書(日本語版のみ)のご注文が必要となります) | ¥20,000 |
34200Aシリーズ(~600V/5kW~40kW / 160A~1280A)
型名 | 電圧 | 電流 | 電力 | 標準価格(税抜) |
---|---|---|---|---|
34205A | 600V | 160A | 5kW | ¥1,715,000 |
34210A | 320A | 10kW | ¥2,916,000 |
|
34215A | 480A | 15kW | ¥4,478,000 |
|
34220A | 640A | 20kW | ¥5,537,000 |
|
34225A | 800A | 25kW | ¥6,509,000 |
|
34230A | 960A | 30kW | ¥8,086,000 |
|
34235A | 1120A | 35kW | ¥9,508,000 |
|
34240A | 1280A | 40kW | ¥11,021,000 |
|
検査成績書 |
||||
34205/REC | 34205A検査成績書 | ¥15,000 |
||
34210/REC | 34210A検査成績書 | ¥20,000 |
||
34215/REC | 34215A検査成績書 | ¥25,000 |
||
34220/REC | 34220A検査成績書 | ¥30,000 |
||
34225/REC | 34225A検査成績書 | ¥35,000 |
||
34230/REC | 34230A検査成績書 | ¥40,000 |
||
34235/REC | 34235A検査成績書 | ¥45,000 |
||
34240/REC | 34240A検査成績書 | ¥50,000 |
||
TCP | 製品別トレーサビリティ (検査成績書(日本語版のみ)のご注文が必要となります) | ¥5,000 |
||
SCI | 標準器試験成績書 (検査成績書(日本語版のみ)のご注文が必要となります) | ¥20,000 |
34300Aシリーズ(~1000V/5kW~40kW / 50A~400A)
型名 | 電圧 | 電流 | 電力 | 標準価格(税抜) |
---|---|---|---|---|
34305A | 1000V | 50A | 5kW | ¥2,041,000 |
34310A | 100A | 10kW | ¥3,056,000 |
|
34315A | 150A | 15kW | ¥4,357,000 |
|
34320A | 200A | 20kW | ¥6,346,000 |
|
34325A | 250A | 25kW | ¥7,331,000 |
|
34330A | 300A | 30kW | ¥9,026,000 |
|
34335A | 350A | 35kW | ¥12,251,000 |
|
34340A | 400A | 40kW | ¥13,696,000 |
|
検査成績書 |
||||
34305/REC | 34305A検査成績書 | ¥15,000 |
||
34310/REC | 34310A検査成績書 | ¥20,000 |
||
34315/REC | 34315A検査成績書 | ¥25,000 |
||
34320/REC | 34320A検査成績書 | ¥30,000 |
||
34325/REC | 34325A検査成績書 | ¥35,000 |
||
34330/REC | 34330A検査成績書 | ¥40,000 |
||
34335/REC | 34335A検査成績書 | ¥45,000 |
||
34340/REC | 34340A検査成績書 | ¥50,000 |
||
TCP | 製品別トレーサビリティ (検査成績書(日本語版のみ)のご注文が必要となります) | ¥5,000 |
||
SCI | 標準器試験成績書 (検査成績書(日本語版のみ)のご注文が必要となります) | ¥20,000 |
36200Aシリーズ(~600V/50kW・60kW / ~240A)
型名 | 電圧 | 電流 | 電力 | 標準価格(税抜) |
---|---|---|---|---|
36250A | 600V | 210A | 50kW | ¥17,028,000 |
36260A | 240A | 60kW | ¥20,205,000 |
|
36250/REC | 36250A検査成績書 | ¥60,000 |
||
36260/REC | 36260A検査成績書 | ¥70,000 |
||
TCP | 製品別トレーサビリティ (検査成績書(日本語版のみ)のご注文が必要となります) | ¥5,000 |
||
SCI | 標準器試験成績書 (検査成績書(日本語版のみ)のご注文が必要となります) | ¥20,000 |
36300Aシリーズ(~1000V/50kW・60kW / ~600A)
型名 | 電圧 | 電流 | 電力 | 標準価格(税抜) |
---|---|---|---|---|
36350A | 1000V | 500A | 50kW | ¥20,330,000 |
36360A | 600A | 60kW | ¥23,965,000 |
|
36350/REC | 36350A検査成績書 | ¥60,000 |
||
36360/REC | 36360A検査成績書 | ¥70,000 |
||
TCP | 製品別トレーサビリティ (検査成績書(日本語版のみ)のご注文が必要となります) | ¥5,000 |
||
SCI | 標準器試験成績書 (検査成績書(日本語版のみ)のご注文が必要となります) | ¥20,000 |
34300Eシリーズ(1250V/5kW~40kW / 50A~400A)
型名 | 電圧 | 電流 | 電力 | 標準価格(税抜) |
---|---|---|---|---|
34305E | 1250V | 25A | 5kW | ¥1,956,000 |
34310E | 50A | 10kW | ¥3,528,000 |
|
34315E | 75A | 15kW | ¥4,869,000 |
|
34320E | 100A | 20kW | ¥6,412,000 |
|
34325E | 125A | 25kW | ¥8,485,000 |
|
34330E | 150A | 30kW | ¥9,644,000 |
|
34335E | 175A | 35kW | ¥13,048,000 |
|
34340E | 200A | 40kW | ¥14,625,000 |
|
検査成績書 |
||||
34305E/REC | 34305Eの検査成績書 | ¥15,000 |
||
34310E/REC | 34310Eの検査成績書 | ¥20,000 |
||
34315E/REC | 34315Eの検査成績書 | ¥25,000 |
||
34320E/REC | 34320Eの検査成績書 | ¥30,000 |
||
34325E/REC | 34325Eの検査成績書 | ¥35,000 |
||
34330E/REC | 34330Eの検査成績書 | ¥40,000 |
||
34335E/REC | 34335Eの検査成績書 | ¥45,000 |
||
34340E/REC | 34340Eの検査成績書 | ¥50,000 |
||
TCP | 製品別トレーサビリティ (検査成績書(日本語版のみ)のご注文が必要となります) | ¥5,000 |
||
SCI | 標準器試験成績書 (検査成績書(日本語版のみ)のご注文が必要となります) | ¥20,000 |
36300Eシリーズ(1250V/50kW・60kW / 250A・300A)
型名 | 電圧 | 電流 | 電力 | 標準価格(税抜) |
---|---|---|---|---|
36350E | 1250V | 250A | 50kW | ¥17,346,000 |
36360E | 300A | 60kW | ¥20,470,000 |
|
検査成績書 |
||||
36350E/REC | 36350Eの検査成績書 | ¥60,000 |
||
36360E/REC | 36360Eの検査成績書 | ¥70,000 |
||
TCP | 製品別トレーサビリティ (検査成績書(日本語版のみ)のご注文が必要となります) | ¥5,000 |
||
SCI | 標準器試験成績書 (検査成績書(日本語版のみ)のご注文が必要となります) | ¥20,000 |
33500Fシリーズ(~60V/2.4kW~14.4kW / 240A~1000A)
型名 | 電圧 | 電流 | 電力 | 標準価格(税抜) |
---|---|---|---|---|
33501F | 60V | 240A | 2.4kW | ¥1,675,000 |
33521F | 480A | ¥1,675,000 |
||
33511F | 240A | 3.6kW | ¥1,884,000 |
|
33531F | 480A | ¥1,884,000 |
||
33541F | 720A | ¥1,884,000 |
||
33512F | 360A | 5.4kW | ¥2,168,000 |
|
33532F | 720A | ¥2,168,000 |
||
33542F | 1000A | ¥2,168,000 |
||
33513F | 480A | 7.2kW | ¥2,634,000 |
|
33533F | 960A | ¥2,634,000 |
||
33514F | 600A | 9.0kW | ¥3,107,000 |
|
33515F | 720A | 10.8kW | ¥3,624,000 |
|
33516F | 840A | 12.6kW | ¥3,977,000 |
|
33517F | 960A | 14.4kW | ¥4,477,000 |
|
検査成績書 |
||||
33501F/REC | 33501Fの検査成績書 | ¥15,000 |
||
33521F/REC | 33521Fの検査成績書 | ¥15,000 |
||
33511F/REC | 33511Fの検査成績書 | ¥15,000 |
||
33531F/REC | 33531Fの検査成績書 | ¥15,000 |
||
33541F/REC | 33541Fの検査成績書 | ¥15,000 |
||
33512F/REC | 33512Fの検査成績書 | ¥15,000 |
||
33532F/REC | 33532Fの検査成績書 | ¥15,000 |
||
33542F/REC | 33542Fの検査成績書 | ¥15,000 |
||
33513F/REC | 33513Fの検査成績書 | ¥20,000 |
||
33533F/REC | 33533Fの検査成績書 | ¥20,000 |
||
33514F/REC | 33514Fの検査成績書 | ¥20,000 |
||
33515F/REC | 33515Fの検査成績書 | ¥20,000 |
||
33516F/REC | 33516Fの検査成績書 | ¥25,000 |
||
33517F/REC | 33517Fの検査成績書 | ¥25,000 |
||
TCP | 製品別トレーサビリティ (検査成績書(日本語版のみ)のご注文が必要となります) | ¥5,000 |
||
SCI | 標準器試験成績書 (検査成績書(日本語版のみ)のご注文が必要となります) | ¥20,000 |
3360Fシリーズ(~500V/600W~14.4kW / 12A~500A)
型名 | 電圧 | 電流 | 電力 | 標準価格(税抜) |
---|---|---|---|---|
3360F | 500V | 20A | 600W | ¥691,000 |
3361F | 40A | 1.2kW | ¥1,041,000 |
|
3367F | 12A | 1.8kW | ¥1,237,000 |
|
3362F | 60A | ¥1,238,000 |
||
33611F | 80A | 2.4kW | ¥2,026,000 |
|
33671F | 24A | 3.6kW | ¥2,306,000 |
|
33621F | 120A | ¥2,306,000 |
||
33672F | 36A | 5.4kW | ¥2,879,000 |
|
33622F | 180A | ¥2,879,000 |
||
33673F | 48A | 7.2kW | ¥3,523,000 |
|
33623F | 240A | ¥3,523,000 |
||
33674F | 60A | 9.0kW | ¥4,165,000 |
|
33624F | 300A | ¥4,165,000 |
||
33675F | 72A | 10.8kW | ¥4,840,000 |
|
33625F | 360A | ¥4,840,000 |
||
33626F | 420A | 12.6kW | ¥5,461,000 |
|
33627F | 500A | 14.4kW | ¥6,183,000 |
|
検査成績書 |
||||
3360F/REC | 3360Fの検査成績書 | ¥9,000 |
||
3361F/REC | 3361Fの検査成績書 | ¥9,000 |
||
3367F/REC | 3367Fの検査成績書 | ¥9,000 |
||
3362F/REC | 3362Fの検査成績書 | ¥9,000 |
||
33611F/REC | 33611Fの検査成績書 | ¥15,000 |
||
33671F/REC | 33671Fの検査成績書 | ¥15,000 |
||
33621F/REC | 33621Fの検査成績書 | ¥15,000 |
||
33672F/REC | 33672Fの検査成績書 | ¥15,000 |
||
33622F/REC | 33622Fの検査成績書 | ¥15,000 |
||
33673F/REC | 33673Fの検査成績書 | ¥20,000 |
||
33623F/REC | 33623Fの検査成績書 | ¥20,000 |
||
33674F/REC | 33674Fの検査成績書 | ¥20,000 |
||
33624F/REC | 33624Fの検査成績書 | ¥20,000 |
||
33675F/REC | 33675Fの検査成績書 | ¥20,000 |
||
33625F/REC | 33625Fの検査成績書 | ¥20,000 |
||
33626F/REC | 33626Fの検査成績書 | ¥25,000 |
||
33627F/REC | 33627Fの検査成績書 | ¥25,000 |
||
TCP | 製品別トレーサビリティ (検査成績書(日本語版のみ)のご注文が必要となります) | ¥5,000 |
||
SCI | 標準器試験成績書 (検査成績書(日本語版のみ)のご注文が必要となります) | ¥20,000 |
インターフェース、ケーブル
型名 | 内容 | 標準価格(税抜) |
---|---|---|
13300F810 *1 | RS232 Card | ¥28,000 |
13300F811 *1 | GPIB Card | ¥45,000 |
13300F812 *1 | USB Card | ¥43,000 |
13300F813 *1 | LAN Card | ¥86,000 |
134000-OP01 | アジャスター固定金具 | ¥30,000 |
LC-1000-01 | 1000A負荷ケーブル 2本(1m) | ¥400,000 |
LC-1000-02 | 1000A負荷ケーブル 2本(2m) | ¥495,000 |
LC-1000-04 | 1000A負荷ケーブル 2本(4m) | ¥683,000 |
LC-0250-01 | 250A負荷ケーブル 2本(1m) | ¥99,000 |
LC-0250-02 | 250A負荷ケーブル 2本(2m) | ¥135,000 |
LC-0250-04 | 250A負荷ケーブル 2本(4m) | ¥206,000 |
*1 インターフェースはどれか一つのみ実装が可能です。
- 特長
- 外観図
- 仕様
- カタログ
- 関連情報
- FAQ
- アプリケーション
電池特性評価に最適な動作モードを標準搭載

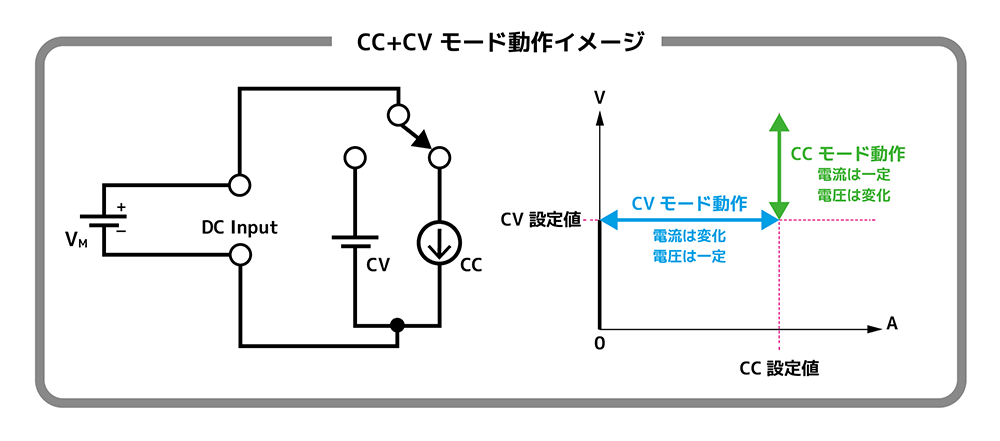

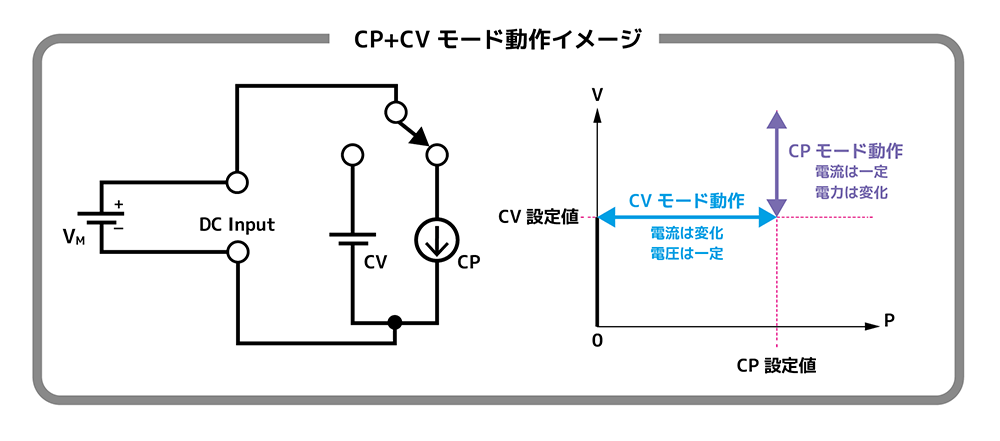

電池特性の評価に最適な専用動作モード「CC+CVモード」「CP+CVモード」を標準で搭載。容量の大きな電池の放電特性評価にも対応します。
PLC制御に最適な外部アナログデジタルコントロールを装備

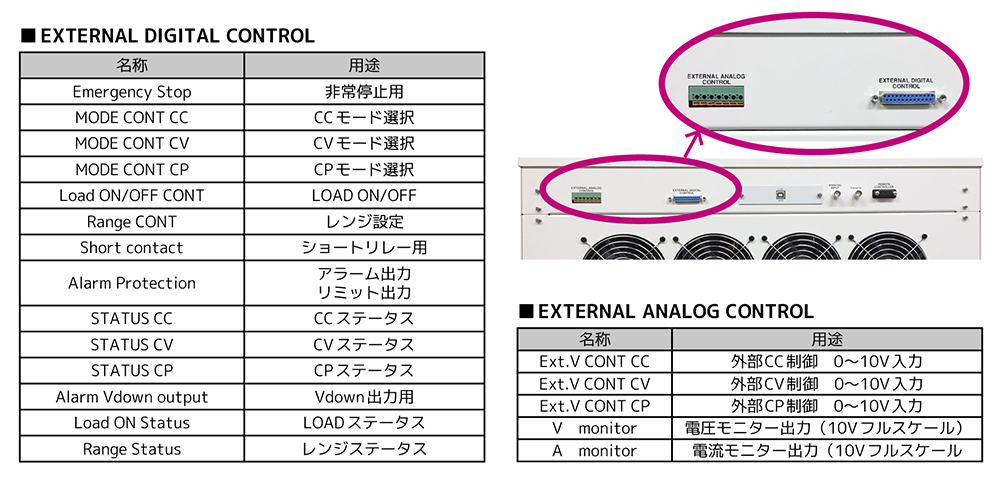

PLC制御用に、外部デジタルコントロール(EXTERNAL DIGITAL CONTROL)と外部アナログコントロール(EXTERNAL ANALG CONTROL)を装備。負荷モードの切り替えから、0-10Vdcにいる負荷設定(CC,CV,CP)に対応します。また電流と電圧モニターもあり、測定値の読み込みも可能で、CC+CV、CP+CVモードもPLCから制御可能となっております。
抵抗負荷からの変更で使い勝手を改善
- 負荷設定はメモリに記憶し即座に設定可能!(150メモリ内蔵)

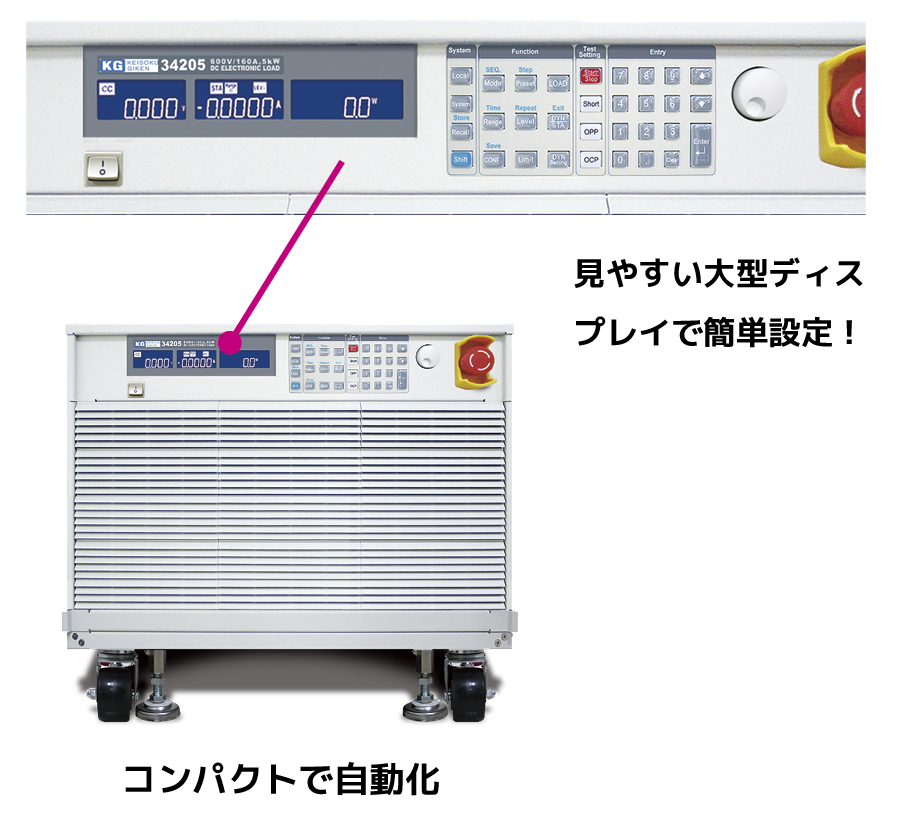

- 設定電流値や電圧を大型ディスプレイで常時確認できます!
- 負荷変動などの各種試験に対応可能!
- 体積は約30%ダウン!(10kWタイプの場合、当社比)

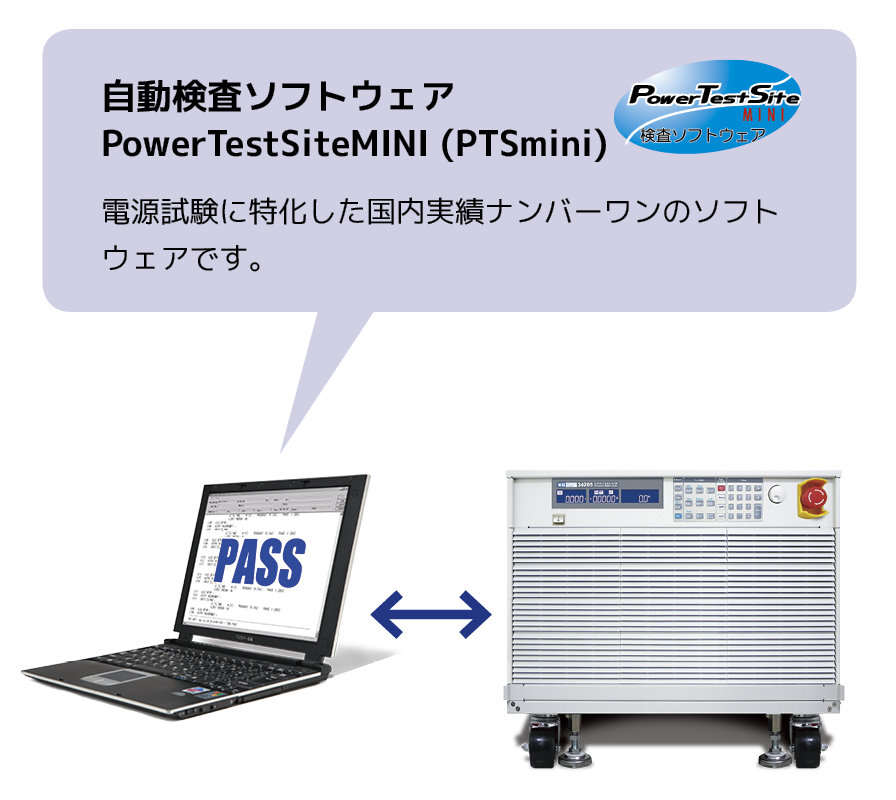

PCによる自動化に対応
- 短時間でPASS/FAIL(合格/不合格)の総合判定!
- 負荷設定や各種検査を自動化することができます!
- テスト項目の選択でプログラム作成もカンタン!
- 測定、検査結果はPCのハードディスクに記録!
- 検査成績書をカンタン作成!(Microsoft Excel使用)
34100Aシリーズ(5kW~30kW / 1000A)
34200Aシリーズ(5kW~30kW / 160~960A)
34300Aシリーズ(5kW~40kW / 50~400A)
36200Aシリーズ(50kW/60kW / 210A/240A)
36300Aシリーズ(50kW/60kW / 500A/600A)
33500Fシリーズ(2.4kW~14.4kW / 240A~1000A)
3360Fシリーズ(600W~14.4kW / 12A~500A)
34100Aシリーズ(60V/5kW~40kW / 1000A)
型名 | 34105A | 34110A | 34115A | |||
---|---|---|---|---|---|---|
定格電力 | 5kW | 10kW | 15kW | |||
定格電流 | 0 ~ 100A | 0 ~ 1000A | 0 ~ 100A | 0 ~ 1000A | 0 ~ 100A | 0 ~ 1000A |
定格電圧 | 0 ~ 60V | 0 ~ 60V | 0 ~ 60V | |||
最小動作電圧 | 0.1V @ 100A | 0.7V @ 1000A *1 | 0.1V @ 100A | 0.7V @ 1000A *1 | 0.1V @ 100A | 0.7V @ 1000A *1 |
保護機能 |
||||||
過電力(OPP) | 105%±2% | 105%±2% | 105%±2% | |||
過電流(OCP) | 104%±2% | 104%±2% | 104%±2% | |||
過電圧(OVP) | 105%±2% | 105%±2% | 105%±2% | |||
過熱(OTP) | YES | YES | YES | |||
CCモード |
||||||
レンジ *2 | 100A | 1000A | 100A | 1000A | 100A | 1000A |
分解能 | 1.6mA | 16mA | 1.6mA | 16mA | 1.6mA | 16mA |
確度 | ± (0.2% of Setting + 0.4% of Range) | |||||
CRモード |
||||||
レンジ | 3600Ω ~ 0.06Ω | 0.06Ω ~ 0.001Ω | 3600Ω ~ 0.06Ω | 0.06Ω ~ 0.001Ω | 3600Ω ~ 0.06Ω | 0.06Ω ~ 0.001Ω |
分解能 | 277uS | 0.001mΩ | 277uS | 0.001mΩ | 277uS | 0.001mΩ |
確度 | ± 0.4% of (Setting + Range) | |||||
CVモード |
||||||
レンジ | 60V | 60V | 60V | |||
分解能 | 1mV | 1mV | 1mV | |||
確度 | ± 0.1% of (Setting + Range) | |||||
CPモード |
||||||
レンジ | 500W | 5000W | 1000W | 10000W | 1500W | 15000W |
分解能 | 8mW | 80mW | 16mW | 160mW | 24mW | 240mW |
確度 | ± 1.0% of (Setting + Range) | |||||
CC+CVモード |
||||||
レンジ | 60V | 1000A | 60V | 1000A | 60V | 1000A |
分解能 | 1mV | 16mA | 1mV | 16mA | 1mV | 16mA |
確度 | ± 2.0% of (Setting + Range) | |||||
CP+CVモード |
||||||
レンジ | 60V | 5000W | 60V | 10000W | 60V | 15000W |
分解能 | 1mV | 80mW | 1mV | 160mW | 1mV | 240mW |
確度 | ± 2.0% of (Setting + Range) | |||||
MPPTモード |
||||||
アルゴリズム | P&O(山登り法) + スキャン | |||||
負荷モード | CC, CR,CV (MPPT C, R, V) | |||||
サンプリングインターバル | 10ms ~ 2000ms ; 分解能 1ms | |||||
P&Oインターバル | 10ms ~ 2000ms ; 分解能 1ms | |||||
メモリ記録シーケンス | 古いデータを破棄し、新しいデータを保持 | |||||
ダイナミックモード |
||||||
タイミング |
||||||
Thigh & Tlow | 0.150 ~ 9.999 / 99.99 / 999.9 / 9999ms | 0.150 ~ 9.999 / 99.99 / 999.9 / 9999ms | ||||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||||
確度 | 1us/10us/100us/1ms + 50ppm | |||||
スルーレート | 24mA ~ 1.5A/us | 240mA ~ 15A/us | 24mA ~ 1.5A/us | 240mA ~ 15A/us | 24mA ~ 1.5A/us | 240mA ~ 15A/us |
分解能 | 6mA/us | 60mA/us | 6mA/us | 60mA/us | 6mA/us | 60mA/us |
最小立ち上がり時間 | 66.7us(typical) | 66.7us(typical) | ||||
電流 |
||||||
レンジ | 0 ~ 100A | 100 ~ 1000A | 0 ~ 100A | 100 ~ 1000A | 0 ~ 100A | 100 ~ 1000A |
分解能 | 1.6mA | 16mA | 1.6mA | 16mA | 1.6mA | 16mA |
測定 |
||||||
電圧測定 |
||||||
レンジ(5桁) | 0 ~ 6V | 6 ~ 60V | 0 ~ 6V | 6 ~ 60V | 0 ~ 6V | 6 ~ 60V |
分解能 | 0.1mV | 1mV | 0.1mV | 1mV | 0.1mV | 1mV |
確度 | ± 0.05% of (Reading + Range) | |||||
電流測定 |
||||||
レンジ(5桁) | 0 ~ 100A | 100 ~ 1000A | 0 ~ 100A | 100 ~ 1000A | 0 ~ 100A | 100 ~ 1000A |
分解能 | 1.6mA | 16mA | 1.6mA | 16mA | 1.6mA | 16mA |
確度 | ± 0.2% of (Reading + Range) | |||||
電力測定 |
||||||
レンジ(5桁) | 500W | 5000W | 1000W | 10000W | 1500W | 15000W |
分解能 | 0.01W | 0.1W | 0.1W | 1W | 0.1W | 1W |
確度 *3 | ± 0.25% of (Reading + Range) | |||||
一般仕様 |
||||||
電流 | 1000A | 1000A | 1000A | |||
負荷ON電圧 | 0.1 ~ 25V | 0.1 ~ 25V | 0.1 ~ 25V | |||
負荷OFF電圧 | 0 ~ 25V | 0 ~ 25V | 0 ~ 25V | |||
非常停止入力 | 非常停止ボタン、外部入力信号(TTL) | |||||
アナログ制御 | CC, CV, CP, CC+CV, CP+CV | |||||
入力電圧 / 消費電力 | AC100~230V 600Wmax | AC100~230V 1000Wmax | AC100~230V 1450Wmax | |||
動作温度 *4 | 0 ~ 40℃ | |||||
動作湿度 | 20 ~ 85%RH(結露しないこと) | |||||
保存温度 | -20 ~ 70℃ | |||||
保存湿度 | 20 ~ 85%RH(結露しないこと) | |||||
耐電圧 入力-FG間 | AC1500V,1分間 | |||||
耐電圧 入力-負荷端子間 | AC3000V,1分間 | |||||
外形寸法(キャスター含む) | W647×H573×D766mm | W647×H573×D766mm | W647×H728×D766mm | |||
本体サイズ | W647×H469×D766mm | W647×H469×D766mm | W647×H625×D766mm | |||
質量 | 100kg | 130kg | 170kg |
型名 | 34120A | 34125A | 34130A | |||
---|---|---|---|---|---|---|
定格電力 | 20kW | 25kW | 30kW | |||
定格電流 | 0 ~ 100A | 0 ~ 1000A | 0 ~ 100A | 0 ~ 1000A | 0 ~ 100A | 0 ~ 1000A |
定格電圧 | 0 ~ 60V | 0 ~ 60V | 0 ~ 60V | |||
最小動作電圧 | 0.1V @ 100A | 0.7V @ 1000A *1 | 0.1V @ 100A | 0.7V @ 1000A *1 | 0.1V @ 100A | 0.7V @ 1000A *1 |
保護機能 |
||||||
過電力(OPP) | 105%±2% | 105%±2% | 105%±2% | |||
過電流(OCP) | 104%±2% | 104%±2% | 104%±2% | |||
過電圧(OVP) | 105%±2% | 105%±2% | 105%±2% | |||
過熱(OTP) | YES | YES | YES | |||
CCモード |
||||||
レンジ *2 | 100A | 1000A | 100A | 1000A | 100A | 1000A |
分解能 | 1.6mA | 16mA | 1.6mA | 16mA | 1.6mA | 16mA |
確度 | ± (0.2% of Setting + 0.4% of Range) | |||||
CRモード |
||||||
レンジ | 3600Ω ~ 0.06Ω | 0.06Ω ~ 0.001Ω | 3600Ω ~ 0.06Ω | 0.06Ω ~ 0.001Ω | 3600Ω ~ 0.06Ω | 0.06Ω ~ 0.001Ω |
分解能 | 277uS | 0.001mΩ | 277uS | 0.001mΩ | 277uS | 0.001mΩ |
確度 | ± 0.4% of (Setting + Range) | |||||
CVモード |
||||||
レンジ | 60V | 60V | 60V | |||
分解能 | 1mV | 1mV | 1mV | |||
確度 | ± 0.1% of (Setting + Range) | |||||
CPモード |
||||||
レンジ | 2000W | 20000W | 2500W | 25000W | 3000W | 30000W |
分解能 | 32mW | 320mW | 40mW | 400mW | 48mW | 480mW |
確度 | ± 1.0% of (Setting + Range) | |||||
CC+CVモード |
||||||
レンジ | 60V | 1000A | 60V | 1000A | 60V | 1000A |
分解能 | 1mV | 16mA | 1mV | 16mA | 1mV | 16mA |
確度 | ± 2.0% of (Setting + Range) | |||||
CP+CVモード |
||||||
レンジ | 60V | 20000W | 60V | 25000W | 60V | 30000W |
分解能 | 1mV | 320mW | 1mV | 400mW | 1mV | 480mW |
確度 | ± 2.0% of (Setting + Range) | |||||
MPPTモード |
||||||
アルゴリズム | P&O(山登り法) + スキャン | |||||
負荷モード | CC, CR,CV (MPPT C, R, V) | |||||
サンプリングインターバル | 10ms~2000ms ; 分解能 1ms | |||||
P&Oインターバル | 10ms~2000ms ; 分解能 1ms | |||||
メモリ記録シーケンス | 古いデータを破棄し、新しいデータを保持 | |||||
ダイナミックモード |
||||||
タイミング |
||||||
Thigh & Tlow | 0.150 ~9.999 / 99.99 / 999.9 / 9999ms | |||||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||||
確度 | 1us/10us/100us/1ms + 50ppm | |||||
スルーレート | 24mA~1.5A/us | 240mA~15A/us | 24mA~1.5A/us | 240mA~15A/us | 24mA~1.5A/us | 240mA~15A/us |
分解能 | 6mA/us | 60mA/us | 6mA/us | 60mA/us | 6mA/us | 60mA/us |
最小立ち上がり時間 | 66.7us(typical) | |||||
電流 |
||||||
レンジ | 0~100A | 100~1000A | 0~100A | 100~1000A | 0~100A | 100~1000A |
分解能 | 1.6mA | 16mA | 1.6mA | 16mA | 1.6mA | 16mA |
測定 |
||||||
電圧測定 |
||||||
レンジ(5桁) | 0~6V | 6~60V | 0~6V | 6~60V | 0~6V | 6~60V |
分解能 | 0.1mV | 1mV | 0.1mV | 1mV | 0.1mV | 1mV |
確度 | ± 0.05% of (Reading + Range) | |||||
電流測定 |
||||||
レンジ(5桁) | 0~100A | 100~1000A | 0~100A | 100~1000A | 0~100A | 100~1000A |
分解能 | 1.6mA | 16mA | 1.6mA | 16mA | 1.6mA | 16mA |
確度 | ± 0.2% of (Reading + Range) | |||||
電力測定 |
||||||
レンジ(5桁) | 2000W | 20000W | 2500W | 25000W | 3000W | 30000W |
分解能 | 0.1W | 1W | 0.1W | 1W | 0.1W | 1W |
確度 *3 | ± 0.25% of (Reading + Range) | |||||
一般仕様 |
||||||
電流 | 1000A | 1000A | 1000A | |||
負荷ON電圧 | 0.1 ~ 25V | 0.1 ~ 25V | 0.1 ~ 25V | |||
負荷OFF電圧 | 0 ~ 25V | 0 ~ 25V | 0 ~ 25V | |||
非常停止入力 | 非常停止ボタン、外部入力信号(TTL) | |||||
アナログ制御 | CC, CV, CP, CC+CV, CP+CV | |||||
入力電圧 / 消費電力 | AC100~230V 1900Wmax | 単相:AC200~230V 2350Wmax | 単相:AC200~230V 2800Wmax | |||
動作温度 *4 | 0 ~ 40℃ | |||||
動作湿度 | 20 ~ 85%RH(結露しないこと) | |||||
保存温度 | -20 ~ 70℃ | |||||
保存湿度 | 20 ~ 85%RH(結露しないこと) | |||||
耐電圧 入力-FG間 | AC1500V,1分間 | |||||
耐電圧 入力-負荷端子間 | AC3000V,1分間 | |||||
外形寸法(キャスター含む) | W647×H885×D766mm | W647×H1041×D766mm | W647×H1197×D766mm | |||
外形寸法 | W647×H781×D766mm | W647×H937×D766mm | W647×H1093×D766mm | |||
質量 | 220kg | 280kg | 340kg |
型名 | 34135A | 34140A | ||
---|---|---|---|---|
定格電力 | 35kW | 40kW | ||
定格電流 | 0 ~ 100A | 0 ~ 1000A | 0 ~ 100A | 0 ~ 1000A |
定格電圧 | 0 ~ 60V | |||
最小動作電圧 | 0.1V @ 100A | 0.7V @ 1000A *1 | 0.1V @ 100A | 0.7V @ 1000A *1 |
保護機能 |
||||
過電力(OPP) | 1.05 | 1.05 | ||
過電流(OCP) | 1.04 | 1.04 | ||
過電圧(OVP) | 1.05 | 1.05 | ||
過熱(OTP) | YES | YES | ||
CCモード |
||||
レンジ *2 | 100A | 1000A | 100A | 1000A |
分解能 | 1.6mA | 16mA | 1.6mA | 16mA |
確度 | ± (0.2% of setting + 0.4% of Range) | |||
CRモード |
||||
レンジ | 3600Ω ~ 0.06Ω | 0.06Ω ~ 0.001Ω | 3600Ω ~ 0.06Ω | 0.06Ω ~ 0.001Ω |
分解能 | 277uS | 0.001mΩ | 277uS | 0.001mΩ |
確度 | ± 0.4% of (Setting + Range) | |||
CVモード |
||||
レンジ | 60V | 60V | ||
分解能 | 1mV | 1mV | ||
確度 | ± 0.1% of (Setting + Range) | |||
CPモード |
||||
レンジ | 3500W | 35000W | 4000W | 40000W |
分解能 | 56mW | 560mW | 64mW | 640mW |
確度 | ± 1.0% of (Setting + Range) | |||
CC+CVモード |
||||
レンジ | 60V | 1000A | 60V | 1000A |
分解能 | 1mV | 16mA | 1mV | 16mA |
確度 | ± 2.0% of (Setting + Range) | |||
CP+CVモード |
||||
レンジ | 60V | 35000W | 60V | 40000W |
分解能 | 1mV | 560mW | 1mV | 640mW |
確度 | ± 2.0% of (Setting + Range) | |||
MPPTモード |
||||
アルゴリズム | P&O(山登り法) + スキャン | |||
負荷モード | CC, CR,CV (MPPT C, R, V) | |||
サンプリングインターバル | 10ms ~ 2000ms ; 分解能1ms | |||
P&Oインターバル | 10ms ~ 2000ms ; 分解能1ms | |||
メモリ記録シーケンス | 古いデータを破棄し、新しいデータを保持 | |||
ダイナミックモード |
||||
タイミング |
||||
Thigh & Tlow | 0.150 ~ 9.999 / 99.99 / 999.9 / 9999ms | |||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||
確度 | 1us/10us/100us/1ms + 50ppm | |||
スルーレート | 24mA ~ 1.5A/us | 240mA ~ 15A/us | 24mA ~ 1.5A/us | 240mA ~ 15A/us |
分解能 | 6mA/us | 60mA/us | 6mA/us | 60mA/us |
最小立ち上がり時間 | 20us(typical) | |||
電流 |
||||
レンジ | 0 ~ 100A | 100 ~ 1000A | 0 ~ 100A | 100 ~ 1000A |
分解能 | 1.6mA | 16mA | 1.6mA | 16mA |
測定 |
||||
電圧測定 |
||||
レンジ(5桁) | 0 ~ 6V | 6 ~ 60V | 0 ~ 6V | 6 ~ 60V |
分解能 | 0.1mV | 1mV | 0.1mV | 1mV |
確度 | ± 0.05% of (Reading + Range) | |||
電流測定 |
||||
レンジ(5桁) | 0 ~ 100A | 100 ~ 1000A | 0 ~ 100A | 100 ~ 1000A |
分解能 | 1.6mA | 16mA | 1.6mA | 16mA |
確度 | ± 0.2% of (Reading + Range) | |||
電力測定 |
||||
レンジ(5桁) | 3500W | 35000W | 4000W | 40000W |
分解能 | 0.1W | 1W | 0.1W | 1W |
確度 *3 | ± 0.25% of (Reading + Range) | |||
一般仕様 |
||||
電流 | 1000A | 1000A | ||
負荷ON電圧 | 0.1 ~ 25V | 0.1 ~ 25V | ||
負荷OFF電圧 | 0 ~ 25V | 0 ~ 25V | ||
非常停止入力 | 非常停止ボタン、外部入力信号(TTL) | |||
アナログ制御 | CC, CV, CP, CC+CV, CP+CV | |||
入力電圧 / 消費電力 | 単相:AC200~230V 3250Wmax | 単相:AC200~230V 3700Wmax | ||
動作温度 *4 | 0 ~ 40℃ | |||
動作湿度 | 20 ~ 85%RH(結露しないこと) | |||
保存温度 | -20 ~ 70℃ | |||
保存湿度 | 20 ~ 85%RH(結露しないこと) | |||
耐電圧 入力-FG間 | AC1500V,1分間 | |||
耐電圧 入力-負荷端子間 | AC3000V,1分間 | |||
外形寸法(キャスター含む) | W647×H1353×D766mm | W647×H1509×D766mm | ||
外形寸法 | W647×H1249×D766mm | W647×H1405×D766mm | ||
質量 | 390kg | 430kg |
34200Aシリーズ(~600V/5kW~30kW / 160~1280A)
型名 | 34205A | 34210A | 34215A | |||
---|---|---|---|---|---|---|
定格電力 | 5kW | 10kW | 15kW | |||
定格電流 | 0-16A | 0-160A | 0-32A | 0-320A | 0-48A | 0-480A |
定格電圧 | 0-600V | 0-600V | 0-600V | |||
最小動作電圧 | 10V @160A | 10V @ 320A | 10V @ 480A | |||
保護機能 |
||||||
過電力(OPP) | 105%±2% | 105%±2% | 105%±2% | |||
過電流(OCP) | 105%±2% | 105%±2% | 105%±2% | |||
過電圧(OVP) | 105%±2% | 105%±2% | 105%±2% | |||
過熱(OTP) | YES | YES | YES | |||
CCモード |
||||||
レンジ *1 | 0 ~ 16A | 0 ~ 160A | 32A | 320A | 48A | 480A |
分解能 | 0.267mA | 2.67mA | 0.534mA | 5.34mA | 0.8mA | 8.0mA |
確度 | ± (0.2% of Setting + 0.4% of Range) | |||||
CRモード |
||||||
レンジ | 15000Ω ~ 3.75Ω | 3.75Ω ~ 0.063Ω | 12500Ω ~ 1.875Ω | 1.875Ω ~ 0.032Ω | 15000Ω ~ 1.25Ω | 1.25Ω ~ 0.021Ω |
分解能 | 4.4uS | 63uΩ | 8.8uS | 0.032mΩ | 13.3uS | 0.021mΩ |
確度 | ± 0.4% of (Setting + Range) | |||||
CVモード |
||||||
レンジ | 600V | 600V | 600V | |||
分解能 | 10mV | 10mV | 10mV | |||
確度 | ± 0.1% of (Setting + Range) | |||||
CPモード |
||||||
レンジ | 500W | 5000W | 1000W | 10000W | 1500W | 15000W |
分解能 | 8.34mW | 83.4mW | 16.7mW | 167mW | 25mW | 250mW |
確度 | ± 1.0% of (Setting + Range) | |||||
CC+CVモード |
||||||
レンジ | 600V | 160A | 600V | 320A | 600V | 480A |
分解能 | 10mV | 2.67mA | 10mV | 5.34mA | 10mV | 8.0mA |
確度 | ± 2.0% of (Setting + Range) | |||||
CP+CVモード |
||||||
レンジ | 600V | 5000W | 600V | 10000W | 600V | 15000W |
分解能 | 10mV | 83.4mW | 10mV | 167mW | 10mV | 250mW |
確度 | ± 2.0% of (Setting + Range) | |||||
MPPTモード |
||||||
アルゴリズム | P&O(山登り法) + スキャン | |||||
負荷モード | CC, CR,CV (MPPT C, R, V) | |||||
サンプリングインターバル | 10ms~2000ms ; 分解能 1ms | |||||
P&Oインターバル | 10ms~2000ms ; 分解能 1ms | |||||
メモリ記録シーケンス | 古いデータを破棄し、新しいデータを保持 | |||||
ダイナミックモード |
||||||
タイミング |
||||||
Thigh & Tlow | 0.050~9.999 / 99.99 / 999.9 / 9999ms | |||||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||||
確度 | 1us/10us/100us/1ms + 50ppm | |||||
スルーレート | 12.8mA~800mA/us | 128mA~8A/us | 25.6mA~1.6A/us | 256mA~16A/us | 38.4mA~2.4A/us | 384mA~24A/us |
分解能 | 3.2mA/us | 32mA/us | 6.4mA/us | 64mA/us | 9.6mA/us | 96mA/us |
最小立ち上がり時間 | 20us(typical) | |||||
電流 |
||||||
レンジ | 0~16A | 16~160A | 0~32A | 32~320A | 0~48A | 48~480A |
分解能 | 0.267mA | 2.67mA | 0.534mA | 5.34mA | 0.8mA | 8.0mA |
測定 |
||||||
電圧測定 |
||||||
レンジ(5桁) | 0~60V | 60~600V | 0~60V | 60~600V | 0~60V | 60~600V |
分解能 | 1mV | 10mV | 1mV | 10mV | 1mV | 10mV |
確度 | ± 0.05% of (Reading + Range) | |||||
電流測定 |
||||||
レンジ(5桁) | 0~16A | 16~160A | 0~32A | 32~320A | 0~48A | 48~480A |
分解能 | 0.267mA | 2.67mA | 0.534mA | 5.34mA | 0.8mA | 8.0mA |
確度 | ± 0.2% of (Reading + Range) | |||||
電力測定 |
||||||
レンジ(5桁) | 0~500W | 5000W | 1000W | 10000W | 1500W | 15000W |
分解能 | 0.1W | 1W | 0.1W | 1W | 0.1W | 1W |
確度 *2 | ± 0.25% of (Reading + Range) | |||||
一般仕様 |
||||||
電流 | 160A | 320A | 480A | |||
負荷ON電圧 | 0.4 ~ 100V | 0.4 ~ 100V | 0.4 ~ 100V | |||
負荷OFF電圧 | 0 ~ 100V | 0 ~ 100V | 0 ~ 100V | |||
非常停止入力 | 非常停止ボタン、外部入力信号(TTL) | |||||
アナログ制御 | CC, CV, CP, CC+CV, CP+CV | |||||
入力電圧 / 消費電力 | AC100~230V 600Wmax | AC100~230V 1000Wmax | AC100~230V 1450Wmax | |||
動作温度 *3 | 0 ~ 40℃ | |||||
動作湿度 | 20 ~ 85%RH(結露しないこと) | |||||
保存温度 | -20 ~ 70℃ | |||||
保存湿度 | 20 ~ 85%RH(結露しないこと) | |||||
耐電圧 入力-FG間 | AC1500V,1分間 | |||||
耐電圧 入力-負荷端子間 | AC3000V,1分間 | |||||
外形寸法(キャスター含む) | W647×H573×D766mm | W647×H573×D766mm | W647×H728×D766mm | |||
外形寸法 | W647×H469×D766mm | W647×H469×D766mm | W647×H625×D766mm | |||
質量 | 100kg | 130kg | 170kg |
*3 : 動作温度範囲は 0 ~ 40℃, 本仕様は特に断りの無い限り 25℃±5℃で保証
型名 | 34220A | 34225A | 34230A | |||
---|---|---|---|---|---|---|
定格電力 | 20kW | 25kW | 30kW | |||
定格電流 | 0-64A | 0-640A | 0-80A | 0-800A | 0-96A | 0-960A |
定格電圧 | 0-600V | 0-600V | 0-600V | |||
最小動作電圧 | 10V @ 640A | 10V @ 800A | 10V @ 960A | |||
保護機能 |
||||||
過電力(OPP) | 105%±2% | 105%±2% | 105%±2% | |||
過電流(OCP) | 105%±2% | 105%±2% | 105%±2% | |||
過電圧(OVP) | 105%±2% | 105%±2% | 105%±2% | |||
過熱(OTP) | YES | YES | YES | |||
CCモード |
||||||
レンジ *1 | 64A | 640A | 80A | 800A | 96A | 960A |
分解能 | 1.067mA | 10.67mA | 1.334mA | 13.34mA | 1.6mA | 16mA |
確度 | ± (0.2% of Setting + 0.4% of Range) | |||||
CRモード |
||||||
レンジ | 11250Ω ~ 0.9375Ω | 0.9375Ω ~ 0.016Ω | 11250Ω ~ 0.75Ω | 0.75Ω ~ 0.013Ω | 12500Ω ~ 0.625Ω | 0.625Ω ~ 0.011Ω |
分解能 | 17.7uS | 0.016mΩ | 22.2uS | 0.013mΩ | 26.6uS | 0.011mΩ |
確度 | ± 0.4% of (Setting + Range) | |||||
CVモード |
||||||
レンジ | 600V | 600V | 600V | 600V | 600V | 600V |
分解能 | 10mV | 10mV | 10mV | 10mV | 10mV | 10mV |
確度 | ± 0.1% of (Setting + Range) | |||||
CPモード |
||||||
レンジ | 2000W | 20000W | 2500W | 25000W | 3000W | 30000W |
分解能 | 33.4mW | 334mW | 41.7mW | 417mW | 50mW | 500mW |
確度 | ± 1.0% of (Setting + Range) | |||||
CC+CVモード |
||||||
レンジ | 600V | 640A | 600V | 800A | 600V | 960A |
分解能 | 10mV | 10.67mA | 10mV | 13.34mA | 10mV | 16mA |
確度 | ± 2.0% of (Setting + Range) | |||||
CP+CVモード |
||||||
レンジ | 600V | 20000W | 600V | 25000W | 600V | 30000W |
分解能 | 10mV | 334mW | 10mV | 417mW | 10mV | 500mW |
確度 | ± 2.0% of (Setting + Range) | |||||
MPPTモード |
||||||
アルゴリズム | P&O(山登り法) + スキャン | |||||
負荷モード | CC, CR,CV (MPPT C, R, V) | |||||
サンプリングインターバル | 10ms~2000ms ; 分解能 1ms | |||||
P&Oインターバル | 10ms~2000ms ; 分解能 1ms | |||||
メモリ記録シーケンス | 古いデータを破棄し、新しいデータを保持 | |||||
ダイナミックモード |
||||||
タイミング |
||||||
Thigh & Tlow | 0.050~9.999 / 99.99 / 999.9 / 9999ms | |||||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||||
確度 | 1us/10us/100us/1ms + 50ppm | |||||
スルーレート | 51.2mA~3.2A/us | 512mA~32A/us | 64mA~4A/us | 640mA~40A/us | 76.8mA~4.8A/us | 768mA~48A/us |
分解能 | 12.8mA/us | 128mA/us | 16mA/us | 160mA/us | 19.2mA/us | 192mA/us |
最小立ち上がり時間 | 20us(typical) | |||||
電流 |
||||||
レンジ | 0~64A | 64~640A | 0~80A | 80~800A | 0~96A | 96~960A |
分解能 | 1.067mA | 10.67mA | 1.334mA | 13.34mA | 1.6mA | 16mA |
測定 |
||||||
電圧測定 |
||||||
レンジ(5桁) | 0~60V | 60~600V | 0~60V | 60~600V | 0~60V | 60~600V |
分解能 | 1mV | 10mV | 1mV | 10mV | 1mV | 10mV |
確度 | ± 0.05% of (Reading + Range) | |||||
電流測定 |
||||||
レンジ(5桁) | 0~64A | 64~640A | 0~80A | 80~800A | 0~96A | 96~960A |
分解能 | 1.067mA | 10.67mA | 1.334mA | 13.34mA | 1.6mA | 16mA |
確度 | ± 0.2% of (Reading + Range) | |||||
電力測定 |
||||||
レンジ(5桁) | 2000W | 20000W | 2500W | 25000W | 3000W | 30000W |
分解能 | 0.1W | 1W | 0.1W | 1W | 0.1W | 1W |
確度 *2 | ± 0.25% of (Reading + Range) | |||||
一般仕様 |
||||||
電流 | 640A | 800A | 960A | |||
負荷ON電圧 | 0.4 ~ 100V | 0.4 ~ 100V | 0.4 ~ 100V | |||
負荷OFF電圧 | 0 ~ 100V | 0 ~ 100V | 0 ~ 100V | |||
非常停止入力 | 非常停止ボタン、外部入力信号(TTL) | |||||
アナログ制御 | CC, CV, CP, CC+CV, CP+CV | |||||
入力電圧 / 消費電力 | AC100~230V 1900Wmax | 単相:AC200~230V 2350Wmax | 単相:AC200~230V 2800Wmax | |||
動作温度 *3 | 0 ~ 40℃ | |||||
動作湿度 | 20 ~ 85%RH(結露しないこと) |
|||||
保存温度 | -20 ~ 70℃ |
|||||
保存湿度 | 20 ~ 85%RH(結露しないこと) |
|||||
耐電圧 入力-FG間 | AC1500V,1分間 |
|||||
耐電圧 入力-負荷端子間 | AC3000V,1分間 |
|||||
外形寸法(キャスター含む) | W647×H885×D766mm | W647×H1041×D766mm | W647×H1197×D766mm | |||
外形寸法 | W647×H781×D766mm | W647×H937×D766mm | W647×H1093×D766mm | |||
質量 | 220kg | 280kg | 340kg |
型名 | 34235A | 34240A | ||
---|---|---|---|---|
定格電力 | 35kW | 40kW | ||
定格電流 | 0-112A | 0-1120A | 0-128A | 0-1280A |
定格電圧 | 0-600V | |||
最小動作電圧 | 10V @ 1120A | 10V @ 1280A | ||
保護機能 |
||||
過電力(OPP) | 105%±2% | |||
過電流(OCP) | 104%±2% | |||
過電圧(OVP) | 105%±2% | |||
過熱(OTP) | YES | |||
CCモード |
||||
レンジ *1 | 112A | 1120A | 128A | 1280A |
分解能 | 1.792mA | 17.92mA | 2.048mA | 20.48mA |
確度 | ± (0.2% of Setting + 0.4% of Range) | |||
CRモード |
||||
レンジ | 6428.4Ω ~ 0.5357Ω | 0.5357Ω ~ 0.009Ω | 5625Ω ~ 0.46875Ω | 0.46875Ω ~ 0.00787Ω |
分解能 | 31.1uS | 0.009mΩ | 35.5uS | 0.007875mΩ |
確度 | ± 0.4% of (Setting + Range) | |||
CVモード |
||||
レンジ | 600V | |||
分解能 | 10mV | |||
確度 | ± 0.1% of (Setting + Range) | |||
CPモード |
||||
レンジ | 3500W | 35000W | 4000W | 40000W |
分解能 | 56mW | 560mW | 64mW | 640mW |
確度 | ± 1.0% of (Setting + Range) | |||
CC+CVモード |
||||
レンジ | 600V | 1120A | 600V | 1280A |
分解能 | 10mV | 17.92mA | 10mV | 20.48mA |
確度 | ± 2.0% of (Setting + Range) | |||
CP+CVモード |
||||
レンジ | 600V | 35000W | 600V | 40000W |
分解能 | 10mV | 560mW | 10mV | 640mW |
確度 | ± 2.0% of (Setting + Range) | |||
MPPTモード |
||||
アルゴリズム | P&O(山登り法) + スキャン | |||
負荷モード | CC, CR,CV (MPPT C, R, V) | |||
サンプリングインターバル | 10ms~2000ms ; 分解能 1ms | |||
P&Oインターバル | 10ms~2000ms ; 分解能 1ms | |||
メモリ記録シーケンス | 古いデータを破棄し、新しいデータを保持 | |||
ダイナミックモード |
||||
タイミング |
||||
Thigh & Tlow | 0.050~9.999 / 99.99 / 999.9 / 9999ms | |||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||
確度 | 1us/10us/100us/1ms + 50ppm | |||
スルーレート | 89.6mA~5.6A/us | 896mA~56A/us | 102.4mA~6.4A/us | 1024mA~64A/us |
分解能 | 22.4mA/us | 224mA/us | 25.6mA/us | 256mA/us |
最小立ち上がり時間 | 20us(typical) | |||
電流 |
||||
レンジ | 0~112A | 112~1120A | 0~128A | 128~1280A |
分解能 | 1.792mA | 17.92mA | 2.048mA | 20.48mA |
測定 |
||||
電圧測定 |
||||
レンジ(5桁) | 0~60V | 60~600V | 0~60V | 60~600V |
分解能 | 1mV | 10mV | 1mV | 10mV |
確度 | ± 0.05% of (Reading + Range) | |||
電流測定 |
||||
レンジ(5桁) | 0~112A | 112~1120A | 0~128A | 128~1280A |
分解能 | 1.792mA | 17.92mA | 2.048mA | 20.48mA |
確度 | ± 0.2% of (Reading + Range) | |||
電力測定 |
||||
レンジ(5桁) | 3500W | 35000W | 4000W | 40000W |
分解能 | 0.1W | 1W | 0.1W | 1W |
確度 *2 | ± 0.25% of (Reading + Range) | |||
一般仕様 |
||||
電流 | 1120A | 1280A | ||
負荷ON電圧 | 0.4 ~ 100V | |||
負荷OFF電圧 | 0 ~ 100V | |||
非常停止入力 | 非常停止ボタン、外部入力信号(TTL) | |||
アナログ制御 | CC, CV, CP, CC+CV, CP+CV | |||
入力電圧 / 消費電力 | 単相:AC200~230V 3250Wmax | 単相:AC200~230V 3700Wmax |
||
動作温度 *3 | 0 ~ 40℃ | |||
動作湿度 | 20 ~ 85%RH(結露しないこと) |
|||
保存温度 | -20 ~ 70℃ |
|||
保存湿度 | 20 ~ 85%RH(結露しないこと) |
|||
耐電圧 入力-FG間 | AC1500V,1分間 |
|||
耐電圧 入力-負荷端子間 | AC3000V,1分間 |
|||
外形寸法(キャスター含む) | W647×H1353×D766mm | W647×H1509×D766mm | ||
外形寸法 | W647×H1249×D766mm | W647×H1405×D766mm | ||
質量 | 390kg | 430kg |
34300Aシリーズ(~1000V/5kW~40kW / 50~400A)
型名 | 34305A | 34310A | 34315A | |||
---|---|---|---|---|---|---|
定格電力 | 5kW | 10kW | 15kW | |||
定格電流 | 0 ~ 5A | 0 ~ 50A | 0 ~ 10A | 0 ~ 100A | 0 ~ 15A | 0 ~ 150A |
定格電圧 | 0 ~ 1000V | 0 ~ 1000V | 0 ~ 1000V | |||
最小動作電圧 | 10V @ 50A | 10V @ 100A | 10V @ 150A | |||
保護機能 |
||||||
過電力(OPP) | 105%±2% | 105%±2% | 105%±2% | |||
過電流(OCP) | 104%±2% | 104%±2% | 104%±2% | |||
過電圧(OVP) | 104%±2% | 104%±2% | 104%±2% | |||
過熱(OTP) | YES | YES | YES | |||
CCモード |
||||||
レンジ *1 | 5A | 50A | 10A | 100A | 15A | 150A |
分解能 | 0.08mA | 0.8mA | 0.16mA | 1.6mA | 0.24mA | 2.4mA |
確度 | ± (0.2% of Setting + 0.4% of Range) | |||||
CRモード |
||||||
レンジ | 24000Ω ~ 20Ω | 20Ω ~ 0.2004Ω | 12000Ω ~ 10Ω | 10Ω ~ 0.1002Ω | 8012Ω ~ 6.666Ω | 6.6625Ω ~ 0.06396Ω |
分解能 | 0.833uS | 0.334mΩ | 1.666uS | 0.167mΩ | 2.4uS | 0.1066mΩ |
確度 | ± 0.4% of (Setting + Range) | |||||
CVモード |
||||||
レンジ | 10 ~ 1000V | 10 ~ 1000V | 10 ~ 1000V | |||
分解能 | 16mV | 16mV | 16mV | |||
確度 | ± 0.1% of (Setting + Range) | |||||
CPモード |
||||||
レンジ | 500W | 5000W | 1000W | 10000W | 1500W | 15000W |
分解能 | 8mW | 80mW | 16mW | 160mW | 24mW | 240mW |
確度 | ± 1.0% of (Setting + Range) | |||||
CC+CVモード |
||||||
レンジ | 1000V | 50A | 1000V | 100A | 1000V | 150A |
分解能 | 16mV | 0.8mA | 16mV | 1.6mA | 16mV | 2.4mA |
確度 | ± 2.0% of (Setting + Range) | |||||
CP+CVモード |
||||||
レンジ | 1000V | 5000W | 1000V | 10000W | 1000V | 15000W |
分解能 | 16mV | 80mW | 16mV | 160mW | 16mV | 240mW |
確度 | ± 2.0% of (Setting + Range) | |||||
MPPTモード |
||||||
アルゴリズム | P&O(山登り法) + スキャン | |||||
負荷モード | CC, CR,CV (MPPT C, R, V) | |||||
サンプリングインターバル | 10ms~2000ms ; 分解能 1ms | |||||
P&Oインターバル | 10ms~2000ms ; 分解能 1ms | |||||
メモリ記録シーケンス | 古いデータを破棄し、新しいデータを保持 | |||||
ダイナミックモード |
||||||
タイミング |
||||||
Thigh & Tlow | 0.050~9.999 / 99.99 / 999.9 / 9999ms | |||||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||||
確度 | 1us/10us/100us/1ms + 50ppm | |||||
スルーレート | 0.004A~0.25A/us | 0.04A~2.5A/us | 0.008A~0.5A/us | 0.08A~5A/us | 0.012A~0.75A/us | 0.12A~7.5A/us |
分解能 | 0.001A/us | 0.01A/us | 0.002A/us | 0.02A/us | 0.003A/us | 0.03A/us |
最小立ち上がり時間 | 20us(typical) | |||||
電流 |
||||||
レンジ | 0~5A | 5~50A | 0~10A | 10~100A | 0~15A | 15~150A |
分解能 | 0.08mA | 0.8mA | 0.16mA | 1.6mA | 0.24mA | 2.4mA |
測定 |
||||||
電圧測定 |
||||||
レンジ(5桁) | 0~100V | 100~1000V | 0~100V | 100~1000V | 0~100V | 100~1000V |
分解能 | 1.6mV | 16mV | 1.6mV | 16mV | 1.6mV | 16mV |
確度 | ± 0.05% of (Reading + Range) | |||||
電流測定 |
||||||
レンジ(5桁) | 0~5A | 5~50A | 0~10A | 10~100A | 0~15A | 15~150A |
分解能 | 0.08mA | 0.8mA | 0.16mA | 1.6mA | 0.24mA | 2.4mA |
確度 | ± 0.2% of (Reading + Range) | |||||
電力測定 |
||||||
レンジ(5桁) | 500W | 5000W | 1000W | 10000W | 1500W | 15000W |
分解能 | 0.1W | 1W | 0.1W | 1W | 0.1W | 1W |
確度 *2 | ± 0.25% of (Reading + Range) | |||||
一般仕様 |
||||||
電流 | 50A | 100A | 150A | |||
負荷ON電圧 | 10.4 ~ 200V | 10.4 ~ 200V | 10.4 ~ 200V | |||
負荷OFF電圧 | 0 ~ 200V | 0 ~ 200V | 0 ~ 200V | |||
非常停止入力 | 非常停止ボタン、外部入力信号(TTL) | |||||
アナログ制御 | CC, CV, CP, CC+CV, CP+CV | |||||
入力電圧 / 消費電力 | AC100~230V 600Wmax | AC100~230V 1000Wmax | AC100~230V 1450Wmax |
|||
動作温度 *3 | 0 ~ 40℃ | |||||
動作湿度 | 20 ~ 85%RH(結露しないこと) |
|||||
保存温度 | -20 ~ 70℃ |
|||||
保存湿度 | 20 ~ 85%RH(結露しないこと) |
|||||
耐電圧 入力-FG間 | AC1500V,1分間 |
|||||
耐電圧 入力-負荷端子間 | AC3000V,1分間 |
|||||
外形寸法(キャスター含む) | W647×H573×D766mm | W647×H573×D766mm | W647×H728×D766mm | |||
外形寸法 | W647×H469×D766mm | W647×H469×D766mm | W647×H625×D766mm | |||
質量 | 100kg | 130kg | 170kg |
*3 : 動作温度範囲は 0 ~ 40℃, 本仕様は特に断りの無い限り 25℃±5℃で保証
型名 | 34320A | 34325A | 34330A | |||
---|---|---|---|---|---|---|
定格電力 | 20kW | 25kW | 30kW | |||
定格電流 | 0 ~ 20A | 0 ~ 200A | 0 ~ 25A | 0 ~ 250A | 0 ~ 30A | 0 ~ 300A |
定格電圧 | 0 ~ 1000V | 0 ~ 1000V | 0 ~ 1000V | |||
最小動作電圧 | 10V @ 200A | 10V @ 250A | 10V @ 300A | |||
保護機能 |
||||||
過電力(OPP) | 105%±2% | 105%±2% | 105%±2% | |||
過電流(OCP) | 104%±2% | 104%±2% | 104%±2% | |||
過電圧(OVP) | 104%±2% | 104%±2% | 104%±2% | |||
過熱(OTP) | YES | YES | YES | |||
CCモード |
||||||
レンジ *1 | 20A | 200A | 25A | 250A | 30A | 300A |
分解能 | 0.32mA | 3.2mA | 0.4mA | 4mA | 0.48mA | 4.8mA |
確度 | ± (0.2% of Setting + 0.4% of Range) | |||||
CRモード |
||||||
レンジ | 6000Ω ~ 5Ω | 5Ω ~ 0.0504Ω | 4800Ω ~ 4Ω | 4Ω ~ 0.0402Ω | 4006Ω ~ 3.333Ω | 3.333Ω ~ 0.031998Ω |
分解能 | 3.33uS | 0.084mΩ | 4.166uS | 0.067mΩ | 4.8uS | 0.05333mΩ |
確度 | ± 0.4% of (Setting + Range)) | |||||
CVモード |
||||||
レンジ | 10 ~ 1000V | 10 ~ 1000V | 10 ~ 1000V | |||
分解能 | 16mV | 16mV | 16mV | |||
確度 | ± 0.1% of (Setting + Range) | |||||
CPモード |
||||||
レンジ | 2000W | 20000W | 2500W | 25000W | 3000W | 30000W |
分解能 | 32mW | 320mW | 40mW | 400mW | 48mW | 480mW |
確度 | ± 1.0% of (Setting + Range) | |||||
CC+CVモード |
||||||
レンジ | 1000V | 200A | 1000V | 250A | 1000V | 300A |
分解能 | 16mV | 3.2mA | 16mV | 4mA | 16mV | 4.8mA |
確度 | ± 2.0% of (Setting + Range) | |||||
CP+CVモード |
||||||
レンジ | 1000V | 20000W | 1000V | 25000W | 1000V | 30000W |
分解能 | 16mV | 320mW | 16mV | 400mW | 16mV | 480mW |
確度 | ± 2.0% of (Setting + Range) | |||||
MPPTモード |
||||||
アルゴリズム | P&O(山登り法) + スキャン | |||||
負荷モード | CC, CR,CV (MPPT C, R, V) | |||||
サンプリングインターバル | 10ms~2000ms ; 分解能 1ms | |||||
P&Oインターバル | 10ms~2000ms ; 分解能 1ms | |||||
メモリ記録シーケンス | 古いデータを破棄し、新しいデータを保持 | |||||
ダイナミックモード |
||||||
タイミング |
||||||
Thigh & Tlow | 0.050~9.999 / 99.99 / 999.9 / 9999ms | |||||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||||
確度 | 1us/10us/100us/1ms + 50ppm | |||||
スルーレート | 0.016A~1A/us | 0.16A~10A/us | 0.02A~1.25A/us | 0.2A~12.5A/us | 0.024A~1.5A/us | 0.24A~15A/us |
分解能 | 0.004A/us | 0.04A/us | 0.005A/us | 0.05A/us | 0.006A/us | 0.06A/us |
最小立ち上がり時間 | 20us(typical) | |||||
電流 |
||||||
レンジ | 0~20A | 20~200A | 0~25A | 25~250A | 0~30A | 30~300A |
分解能 | 0.32mA | 3.2mA | 0.4mA | 4mA | 0.48mA | 4.8mA |
測定 |
||||||
電圧測定 |
||||||
レンジ(5桁) | 0~100V | 100~1000V | 0~100V | 100~1000V | 0~100V | 100~1000V |
分解能 | 1.6mV | 16mV | 1.6mV | 16mV | 1.6mV | 16mV |
確度 | ± 0.05% of (Reading + Range) | |||||
電流測定 |
||||||
レンジ(5桁) | 0~20A | 20~200A | 0~25A | 25~250A | 0~30A | 30~300A |
分解能 | 0.32mA | 3.2mA | 0.4mA | 4mA | 0.48mA | 4.8mA |
確度 | ± 0.2% of (Reading + Range) | |||||
電力測定 |
||||||
レンジ(5桁) | 2000W | 20000W | 2500W | 25000W | 3000W | 30000W |
分解能 | 0.1W | 1W | 0.1W | 1W | 0.1W | 1W |
確度 *2 | ± 0.25% of (Reading + Range) | |||||
一般使用 |
||||||
電流 | 200A | 250A | 300A | |||
負荷ON電圧 | 10.4 ~ 200V | 10.4~ 200V | 10.4~ 200V | |||
負荷OFF電圧 | 0 ~ 200V | 0 ~ 200V | 0 ~ 200V | |||
非常停止入力 | 非常停止ボタン、外部入力信号(TTL) | |||||
アナログ制御 | CC, CV, CP, CC+CV, CP+CV | |||||
入力電圧 / 消費電力 | AC100~230V 1900Wmax | 単相:AC200~230V 2350Wmax | 単相:AC200~230V 2800Wmax |
|||
動作温度 *3 | 0 ~ 40℃ | |||||
動作湿度 | 20 ~ 85%RH(結露しないこと) |
|||||
保存温度 | -20 ~ 70℃ |
|||||
保存湿度 | 20 ~ 85%RH(結露しないこと) |
|||||
耐電圧 入力-FG間 | AC1500V,1分間 |
|||||
耐電圧 入力-負荷端子間 | AC3000V,1分間 |
|||||
サイズ(キャスター含む) | W647×H885×D766mm | W647×H1041×D766mm | W647×H1197×D766mm | |||
本体サイズ | W647×H781×D766mm | W647×H937×D766mm | W647×H1093×D766mm | |||
質量 | 220kg | 280kg | 340kg |
型名 | 34335A | 34340A | ||
---|---|---|---|---|
定格電力 | 35kW | 40kW | ||
定格電流 | 0 ~ 35A | 0 ~ 350A | 0 ~ 40A | 0 ~ 400A |
定格電圧 | 0 ~ 1000V | 0 ~ 1000V | ||
最小動作電圧 | 10V @ 350A | 10V @ 400A | ||
保護機能 |
||||
過電力(OPP) | 105%±2% | 105%±2% | ||
過電流(OCP) | 104%±2% | 104%±2% | ||
過電圧(OVP) | 104%±2% | 104%±2% | ||
過熱(OTP) | YES | YES | ||
CCモード |
||||
レンジ *1 | 35A | 350A | 40A | 400A |
分解能 | 0.56mA | 5.6mA | 0.64mA | 6.4mA |
確度 | ± (0.2% of Setting + 0.4% of Range) | |||
CRモード |
||||
レンジ | 3428.4Ω ~ 2.857Ω | 2.857Ω ~ 0.0288Ω | 3000Ω ~ 2.5Ω | 2.5Ω ~ 0.0252Ω |
分解能 | 5.84uS | 0.048mΩ | 6.66uS | 0.042mΩ |
確度 | ± 0.4% of (Setting + Range) | |||
CVモード |
||||
レンジ | 10 ~ 1000V | 10 ~ 1000V | ||
分解能 | 16mV | 16mV | ||
確度 | ± 0.1% of (Setting + Range) | |||
CPモード |
||||
レンジ | 3500W | 35000W | 4000W | 40000W |
分解能 | 56mW | 560mW | 64mW | 640mW |
確度 | ± 1.0% of (Setting + Range) | |||
CC+CVモード |
||||
レンジ | 1000V | 350A | 1000V | 400A |
分解能 | 16mV | 5.6mA | 16mV | 6.4mA |
確度 | ± 2.0% of (Setting + Range) | |||
CP+CVモード |
||||
レンジ | 1000V | 35000W | 1000V | 40000W |
分解能 | 16mV | 560mW | 16mV | 640mW |
確度 | ± 2.0% of (Setting + Range) | |||
MPPTモード |
||||
アルゴリズム | P&O(山登り法) + スキャン | |||
負荷モード | CC, CR,CV (MPPT C, R, V) | |||
サンプリングインターバル | 10ms~2000ms ; 分解能 1ms | |||
P&Oインターバル | 10ms~2000ms ; 分解能 1ms | |||
メモリ記録シーケンス | 古いデータを破棄し、新しいデータを保持 | |||
ダイナミックモード |
||||
タイミング |
||||
Thigh & Tlow | 0.050~9.999 / 99.99 / 999.9 / 9999ms | |||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||
確度 | 1us/10us/100us/1ms + 50ppm | |||
スルーレート | 0.028A~1.75A/us | 0.28A~17.5A/us | 0.032A~2A/us | 0.32A~20A/us |
分解能 | 0.007A/us | 0.07A/us | 0.008A/us | 0.08A/us |
最小立ち上がり時間 | 20us(typical) | |||
電流 |
||||
レンジ | 0~35A | 35~350A | 0~40A | 40~400A |
分解能 | 0.56mA | 5.6mA | 0.64mA | 6.4mA |
測定 |
||||
電圧測定 |
||||
レンジ(5桁) | 0~100V | 100~1000V | 0~100V | 100~1000V |
分解能 | 1.6mV | 16mV | 1.6mV | 16mV |
確度 | ± 0.05% of (Reading + Range) | |||
電流測定 |
||||
レンジ(5桁) | 0~35A | 35~350A | 0~40A | 40~400A |
分解能 | 0.56mA | 5.6mA | 0.64mA | 6.4mA |
確度 | ± 0.2% of (Reading + Range) | |||
電力測定 |
||||
レンジ(5桁) | 3500W | 35000W | 4000W | 40000W |
分解能 | 0.1W | 1W | 0.1W | 1W |
確度 *2 | ± 0.25% of (Reading + Range) | |||
一般仕様 |
||||
電流 | 350A | 400A | ||
負荷ON電圧 | 10.4 ~ 200V | 10.4 ~ 200V | ||
負荷OFF電圧 | 0 ~ 200V | 0 ~ 200V | ||
非常停止入力 | 非常停止ボタン、外部入力信号(TTL) | |||
アナログ制御 | CC, CV, CP, CC+CV, CP+CV | |||
入力電圧 / 消費電力 | 単相:AC200~230V 3250Wmax | 単相:AC200~230V 3700Wmax |
||
動作温度 *3 | 0 ~ 40℃ | |||
動作湿度 | 20 ~ 85%RH(結露しないこと) |
|||
保存温度 | -20 ~ 70℃ |
|||
保存湿度 | 20 ~ 85%RH(結露しないこと) |
|||
耐電圧 入力-FG間 | AC1500V,1分間 |
|||
耐電圧 入力-負荷端子間 | AC3000V,1分間 |
|||
サイズ(キャスター含む) | W647×H1353×D766mm | W647×H1509×D766mm | ||
本体サイズ | W647×H1249×D766mm | W647×H1405×D766mm | ||
質量 | 390kg | 430kg |
36200Aシリーズ(~600V/50kW/60kW / 210A/240A)
型名 | 36250A | 36260A | ||
---|---|---|---|---|
定格電力 | 50kW | 60kW | ||
定格電流 | 0 ~ 21A | 0 ~ 210A | 0 ~ 24A | 0 ~ 240A |
定格電圧 | 0 ~ 600V | 0 ~ 600V | ||
最小動作電圧 | 10V @ 210A | 10V @ 240A | ||
保護機能 |
||||
過電力(OPP) | 1.05 | 1.05 | ||
過電流(OCP) | 1.05 | 1.05 | ||
過電圧(OVP) | 1.05 | 1.05 | ||
過熱(OTP) | YES | YES | ||
CCモード |
||||
レンジ *1 | 21A | 210A | 24A | 240A |
分解能 | 0.35mA | 3.5mA | 0.4mA | 4mA |
確度 | ± (0.1% of setting + 0.2% of Range) | |||
CRモード |
||||
レンジ | 8571Ω ~ 2.857Ω | 2.857Ω ~ 0.0477Ω | 7500Ω ~ 2.5Ω | 2.5Ω ~ 0.0417Ω |
分解能 | 5.83uS | 47.7uΩ | 6.66uS | 41.7uΩ |
確度 | ± 0.2% of (Setting + Range) | |||
CVモード |
||||
レンジ | 0 ~ 600V | 0 ~ 600V | ||
分解能 | 10mV | 10mV | ||
確度 | ± 0.05% of (Setting + Range) | |||
CPモード |
||||
レンジ | 5.25kW | 50kW | 6kW | 60kW |
分解能 | 0.0875W | 0.875W | 0.1W | 1W |
確度 | ± 0.5% of (Setting + Range) | |||
CC+CVモード |
||||
レンジ | 600V | 210A | 600V | 240A |
分解能 | 10mV | 3.5mA | 10mV | 4mA |
確度 | ± (0.1% of setting + 0.2% of Range) | |||
CP+CVモード |
||||
レンジ | 600V | 50KW | 600V | 60KW |
分解能 | 10mV | 0.875W | 10mV | 1W |
確度 | ± 0.5% of (Setting + Range) | |||
MPPTモード |
||||
アルゴリズム | P&O(山登り法) + スキャン | |||
負荷モード | CC, CR,CV (MPPT C, R, V) | |||
サンプリングインターバル | 10ms~2000ms ; 分解能 1ms | |||
P&Oインターバル | 10ms~2000ms ; 分解能 1ms | |||
メモリ記録シーケンス | 古いデータを破棄し、新しいデータを保持 | |||
ダイナミックモード |
||||
タイミング |
||||
Thigh & Tlow | 0.050~9.999 / 99.99 / 999.9 / 9999ms | |||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||
確度 | 1us/10us/100us/1ms + 50ppm | |||
スルーレート | 16.8mA~1.05A/us | 168mA~10.5A/us | 19.2mA~1.2A/us | 192mA~12A/us |
分解能 | 4.2mA/us | 42mA/us | 4.8mA/us | 48mA/us |
最小立ち上がり時間 | 20us(typical) | |||
電流 |
||||
レンジ | 0~21A | 21~210A | 0~24A | 24~240A |
分解能 | 0.35mA | 3.5mA | 0.4mA | 4mA |
測定 |
||||
電圧測定 |
||||
レンジ(5桁) | 0~60V | 60~600V | 0~60V | 60~600V |
分解能 | 1mV | 10mV | 1mV | 10mV |
確度 | ± 0.025% of (Reading + Range) | |||
電流測定 |
||||
レンジ(5桁) | 0~21A | 21~210A | 0~24A | 24~240A |
分解能 | 0.35mA | 3.5mA | 0.4mA | 4mA |
確度 | ± 0.1% of (Reading + Range) | |||
電力測定 |
||||
レンジ(5桁) | 5KW | 50KW | 6KW | 60KW |
分解能 | 0.1W | 1W | 0.1W | 1W |
確度 *2 | ± 0.125% of (Reading + Range) | |||
一般仕様 |
||||
短絡回路 |
||||
電流 | 210A | 240A | ||
負荷ON電圧 | 0.4~ 100V | |||
負荷OFF電圧 | 0 ~ 99V | |||
非常停止入力 | 非常停止ボタン、外部入力信号(TTL) | |||
アナログ制御 | CC, CV, CP, CC+CV, CP+CV | |||
消費電力 | 5450Wmax | 6200Wmax | ||
動作温度 *3 | 0 ~ 40℃ | |||
外形寸法(キャスター含む) | W853×H1360×D766mm | W853×H1513×D766mm | ||
重量 | 510kg | 630kg |
*3 : 動作温度範囲は 0 ~ 40℃, 本仕様は特に断りの無い限り 25℃±5℃で保証
※暫定仕様となります。
36300Aシリーズ(~1000V/50kW/60kW / 500A/600A)
型名 | 36350A | 36360A | ||
---|---|---|---|---|
定格電力 | 50kW | 60kW | ||
定格電流 | 0 ~ 50A | 0 ~ 500A | 0 ~ 60A | 0 ~ 600A |
定格電圧 | 0 ~ 1000V | |||
最小動作電圧 | 10V @ 500A | 10V @ 600A | ||
保護機能 |
||||
過電力(OPP) | 1.05 | |||
過電流(OCP) | 1.04 | |||
過電圧(OVP) | 1.04 | |||
過熱(OTP) | YES | |||
CCモード |
||||
レンジ *1 | 52.5A | 500A | 60A | 600A |
分解能 | 0.84mA | 8.4mA | 0.96mA | 9.6mA |
確度 | ± (0.1% of setting + 0.2% of Range) | |||
CRモード |
||||
レンジ | 2280Ω ~ 1.9Ω | 1.9Ω ~ 0.02Ω | 2000Ω ~ 1.666Ω | 1.666Ω ~ 0.0166Ω |
分解能 | 8.7uS | 32uΩ | 10uS | 27.8uΩ |
確度 | ± 0.2% of (Setting + Range) | |||
CVモード |
||||
レンジ | 10 ~ 1000V | |||
分解能 | 16mV | |||
確度 | ± 0.05% of (Setting + Range) | |||
CPモード |
||||
レンジ | 5.25kW | 50kW | 6kW | 60kW |
分解能 | 0.0875W | 0.875W | 0.1W | 1W |
確度 | ± 0.5% of (Setting + Range) | |||
CC+CVモード |
||||
レンジ | 1000V | 500A | 1000V | 600A |
分解能 | 16mV | 8.4mA | 16mV | 9.6mA |
確度 | ± (0.1% of setting + 0.2% of Range) | |||
CP+CVモード |
||||
レンジ | 1000V | 50KW | 1000V | 60KW |
分解能 | 16mV | 0.875W | 16mV | 1W |
確度 | ± 0.5% of (Setting + Range) | |||
MPPTモード |
||||
アルゴリズム | P&O(山登り法) + スキャン | |||
負荷モード | CC, CR,CV (MPPT C, R, V) | |||
サンプリングインターバル | 10ms~2000ms ; 分解能 1ms | |||
P&Oインターバル | 10ms~2000ms ; 分解能 1ms | |||
メモリ記録シーケンス | 古いデータを破棄し、新しいデータを保持 | |||
ダイナミックモード |
||||
タイミング |
||||
Thigh & Tlow | 0.050~9.999 / 99.99 / 999.9 / 9999ms | |||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||
確度 | 1us/10us/100us/1ms + 50ppm | |||
スルーレート | 0.04A~2.5A/us | 0.4A~25A/us | 0.048A~3A/us | 0.48A~30A/us |
分解能 | 0.01A/us | 0.1A/us | 0.012A/us | 0.12A/us |
最小立ち上がり時間 | 20us(typical) | |||
電流 |
||||
レンジ | 0~50A | 50~500A | 0~60A | 60~600A |
分解能 | 0.84mA | 8.4mA | 0.96mA | 9.6mA |
測定 |
||||
電圧測定 |
||||
レンジ(5桁) | 0~100V | 100~1000V | 0~100V | 100~1000V |
分解能 | 1.6mV | |||
確度 | ± 0.025% of (Reading + Range) | |||
電流測定 |
||||
レンジ(5桁) | 0~52.5A | 52.5~500A | 0~60A | 60~600A |
分解能 | 0.84mA | 8.4mA | 0.96mA | 9.6mA |
確度 | ± 0.1% of (Reading + Range) | |||
電力測定 |
||||
レンジ(5桁) | 5KW | 50KW | 6KW | 60KW |
分解能 | 0.1W | 1W | 0.1W | 1W |
確度 *2 | ± 0.125% of (Reading + Range) | |||
一般仕様 |
||||
短絡回路 |
||||
電流 | 500A | 600A | ||
負荷ON電圧 | 10.4 ~ 200V | |||
負荷OFF電圧 | 0 ~ 198.4V | |||
非常停止入力 | 非常停止ボタン、外部入力信号(TTL) | |||
アナログ制御 | CC, CV, CP, CC+CV, CP+CV | |||
消費電力 | 5450Wmax | 6200Wmax | ||
動作温度 *3 | 0 ~ 40℃ | |||
外形寸法(キャスター含む) | W853×H1360×D766mm | W853×H1513×D766mm | ||
重量 | 510kg | 630kg |
*3 : 動作温度範囲は 0 ~ 40℃, 本仕様は特に断りの無い限り 25℃±5℃で保証
34300Eシリーズ(1250V/5kW~15kW / 2.5A~75A): 34305E / 34310E / 34315E
型名 | 34305E | 34310E | 34315E | |||
---|---|---|---|---|---|---|
定格電力 | 5kW | 10kW | 15kW | |||
定格電流 | 0 ~ 2.5A | 0 ~ 25A | 0 ~ 5A | 0 ~ 50A | 0 ~ 7.5A | 0 ~ 75A |
定格電圧 | 0 ~ 1250V | |||||
保護機能 |
||||||
過電力(OPP) | 105% | |||||
過電流(OCP) | 104% | |||||
過電圧(OVP) | 104% | |||||
過熱(OTP) | YES | |||||
CCモード |
||||||
レンジ *1 | 2.5A | 25A | 5A | 50A | 7.5A | 75A |
分解能 | 0.04mA | 0.4mA | 0.08mA | 0.8mA | 0.12mA | 1.2mA |
確度 | ± (0.2% of Setting + 0.4% of Range) | |||||
CRモード |
||||||
レンジ | 60000Ω ~ 50Ω | 50Ω ~ 2.502Ω | 30000Ω ~ 25Ω | 25Ω ~ 1.251Ω | 20004Ω ~ 16.67Ω | 16.67Ω ~ 0.834Ω |
分解能 | 0.3334uS | 0.834mΩ | 0.6667uS | 0.417mΩ | 0.9998uS | 0.278mΩ |
確度 | ± 0.4% of (Setting + Range) | |||||
CVモード |
||||||
レンジ | 1250V | |||||
分解能 | 20mV | |||||
確度 | ± 0.1% of (Setting + Range) | |||||
CPモード |
||||||
レンジ | 500W | 5000W | 1000W | 10000W | 1500W | 15000W |
分解能 | 8mW | 80mW | 16mW | 160mW | 24mW | 240mW |
確度 | ± 1.0% of (Setting + Range) | |||||
CC+CVモード |
||||||
レンジ | 1250V | 25A | 1250V | 50A | 1250V | 75A |
分解能 | 20mV | 0.4mA | 20mV | 0.8mA | 20mV | 1.2mA |
確度 | ± 2.0% of (Setting + Range) | |||||
CP+CVモード |
||||||
レンジ | 1250V | 5000W | 1250V | 10000W | 1250V | 15000W |
分解能 | 20mV | 80mW | 20mV | 160mW | 20mV | 240mW |
確度 | ± 2.0% of (Setting + Range) | |||||
MPPTモード |
||||||
アルゴリズム | P&O(山登り法) + スキャン | |||||
負荷モード | CC, CR,CV (MPPT C, R, V) | |||||
サンプリングインターバル | 10ms~2000ms ; 分解能 1ms | |||||
P&Oインターバル | 10ms~2000ms ; 分解能 1ms | |||||
メモリ記録シーケンス | 古いデータを破棄し、新しいデータを保持 | |||||
ダイナミックモード |
||||||
タイミング |
||||||
Thigh & Tlow | 0.050~9.999 / 99.99 / 999.9 / 9999ms | |||||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||||
確度 | 1us/10us/100us/1ms + 50ppm | |||||
スルーレート | 0.002A~0.125A/us | 0.02A~1.25A/us | 0.004A~0.25A/us | 0.04A~2.5A/us | 0.006A~0.375A/us | 0.06A~3.75A/us |
分解能 | 0.0005A/us | 0.005A/us | 0.001A/us | 0.01A/us | 0.0015A/us | 0.015A/us |
最小立ち上がり時間 | 20us(typical) | |||||
電流 |
||||||
レンジ | 0~2.5A | 2.5~25A | 0~5A | 5~50A | 0~7.5A | 7.5~75A |
分解能 | 0.04mA | 0.4mA | 0.08mA | 0.8mA | 0.12mA | 1.2mA |
測定 |
||||||
電圧測定 |
||||||
レンジ(5桁) | 0~125V | 125~1250V | 0~125V | 125~1250V | 0~125V | 125~1250V |
分解能 | 2mV | 20mV | 2mV | 20mV | 2mV | 20mV |
確度 | ±0.05% of (Reading + Range) | |||||
電流測定 |
||||||
レンジ(5桁) | 0~2.5A | 2.5~25A | 0~5A | 5~50A | 0~7.5A | 7.5~75A |
分解能 | 0.04mA | 0.4mA | 0.08mA | 0.8mA | 0.12mA | 1.2mA |
確度 | ± 0.2% of (Reading + Range) | |||||
電力測定 |
||||||
レンジ(5桁) | 1000W | 5000W | 1000W | 10000W | 10000W | 15000W |
分解能 | 0.01W | 0.1W | 0.1W | 1W | 0.1W | 1W |
確度 *2 | ± 0.25% of (Reading + Range) | |||||
一般仕様 |
||||||
電流 | 25A | 50A | 75A | |||
負荷ON電圧 | 0 ~ 250V | |||||
負荷OFF電圧 | 0 ~ 250V | |||||
非常停止入力 | 非常停止ボタン、外部入力信号(TTL) | |||||
アナログ制御 | CC, CV, CP, CC+CV, CP+CV | |||||
入力電圧 / 消費電力 | AC100~230V 600Wmax | AC100~230V 1000Wmax | AC100~230V 1450Wmax |
|||
動作温度 *3 | 0 ~ 40℃ | |||||
動作湿度 | 20 ~ 85%RH(結露しないこと) | |||||
保存温度 | -20 ~ 70℃ | |||||
保存湿度 | 20 ~ 85%RH(結露しないこと) | |||||
耐電圧 入力-FG間 | AC1500V,1分間 | |||||
耐電圧 入力-負荷端子間 | AC3000V,1分間 | |||||
外形寸法(キャスター含む) | W647×H573×D766mm | W647×H573×D766mm | W647×H728×D766mm | |||
外形寸法 | W647×H469×D766mm | W647×H469×D766mm | W647×H625×D766mm | |||
質量 | 100kg | 130kg | 170kg |
34300Eシリーズ(1250V/20kW~30kW / 10A~150A): 34320E / 34325E / 34330E
型名 | 34320E | 34325E | 34330E | |||
---|---|---|---|---|---|---|
定格電力 | 20kW | 25kW | 30kW | |||
定格電流 | 0 ~ 10A | 0 ~ 100A | 0 ~ 12.5A | 0 ~ 125A | 0 ~ 15A | 0 ~ 150A |
定格電圧 | 0 ~ 1250V | |||||
保護機能 |
||||||
過電力(OPP) | 105% | |||||
過電流(OCP) | 104% | |||||
過電圧(OVP) | 104% | |||||
過熱(OTP) | YES | |||||
CCモード |
||||||
レンジ *1 | 10A | 100A | 12.5A | 125A | 15A | 150A |
分解能 | 0.16mA | 1.6mA | 0.2mA | 2mA | 0.24mA | 2.4mA |
確度 | ± (0.2% of Setting + 0.4% of Range) | |||||
CRモード |
||||||
レンジ | 15000Ω ~ 12.5Ω | 12.5Ω ~ 0.627Ω | 12000Ω ~ 10Ω | 10Ω ~ 0.501Ω | 9996Ω ~ 8.33Ω | 8.33Ω ~ 0.417Ω |
分解能 | 1.3333uS | 0.209mΩ | 1.6667uS | 0.167mΩ | 2.0008uS | 0.139mΩ |
確度 | ±0.4% of (Setting + Range)) | |||||
CVモード |
||||||
レンジ | 1250V | |||||
分解能 | 20mV | |||||
確度 | ±0.1% of (Setting + Range) | |||||
CPモード |
||||||
レンジ | 2000W | 20000W | 2500W | 25000W | 3000W | 30000W |
分解能 | 32mW | 320mW | 40mW | 400mW | 48mW | 480mW |
確度 | ±1.0% of (Setting + Range) | |||||
CC+CVモード |
||||||
レンジ | 1250V | 100A | 1250V | 125A | 1250V | 150A |
分解能 | 20mV | 1.6mA | 20mV | 2mA | 20mV | 2.4mA |
確度 | ±2.0% of (Setting + Range) | |||||
CP+CVモード |
||||||
レンジ | 1250V | 20000W | 1250V | 25000W | 1250V | 30000W |
分解能 | 20mV | 320mW | 20mV | 400mW | 20mV | 480mW |
確度 | ±2.0% of (Setting + Range) | |||||
MPPTモード |
||||||
アルゴリズム | P&O(山登り法) + スキャン | |||||
負荷モード | CC, CR,CV (MPPT C, R, V) | |||||
サンプリングインターバル | 10ms~2000ms ; 分解能 1ms | |||||
P&Oインターバル | 10ms~2000ms ; 分解能 1ms | |||||
メモリ記録シーケンス | 古いデータを破棄し、新しいデータを保持 | |||||
ダイナミックモード |
||||||
タイミング |
||||||
Thigh & Tlow | 0.050~9.999 / 99.99 / 999.9 / 9999ms | |||||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||||
確度 | 1us/10us/100us/1ms + 50ppm | |||||
スルーレート | 0.008A~0.5A/us | 0.08A~5A/us | 0.01A~0.625A/us | 0.1A~6.25A/us | 0.012A~0.75A/us | 0.12A~7.5A/us |
分解能 | 0.002A/us | 0.02A/us | 0.0025A/us | 0.025A/us | 0.003A/us | 0.03A/us |
最小立ち上がり時間 | 20us(typical) | |||||
電流 | ||||||
レンジ | 0~10A | 10~100A | 0~12.5A | 12.5~125A | 0~15A | 15~150A |
Resolution | 0.16mA | 1.6mA | 0.2mA | 2mA | 0.24mA | 2.4mA |
測定 |
||||||
電圧測定 |
||||||
レンジ(5桁) | 0~125V | 125~1250V | 0~125V | 125~1250V | 0~125V | 125~1250V |
分解能 | 2mV | 20mV | 2mV | 20mV | 2mV | 20mV |
確度 | ±0.05% of (Reading + Range) | |||||
電流測定 |
||||||
レンジ(5桁) | 0~10A | 10~100A | 0~12.5A | 12.5~125A | 0~15A | 15~150A |
分解能 | 0.16mA | 1.6mA | 0.2mA | 2mA | 0.24mA | 2.4mA |
確度 | ±0.2% of (Reading + Range) | |||||
電力測定 |
||||||
レンジ(5桁) | 10000W | 20000W | 10000W | 25000W | 10000W | 30000W |
分解能 | 0.1W | 1W | 0.1W | 1W | 0.1W | 1W |
確度 *2 | ±0.25% of (Reading + Range) | |||||
一般仕様 |
||||||
電流 | 100A | 125A | 150A | |||
負荷ON電圧 | 0 ~ 250V | |||||
負荷OFF電圧 | 0 ~ 250V | |||||
非常停止入力 | 非常停止ボタン、外部入力信号(TTL) | |||||
アナログ制御 | CC, CV, CP, CC+CV, CP+CV | |||||
入力電圧 / 消費電力 | AC100~230V 1900Wmax | 単相:AC200~230V 2350Wmax | 単相:AC200~230V 2800Wmax |
|||
動作温度 *3 | 0 ~ 40℃ | |||||
動作湿度 | 20 ~ 85%RH(結露しないこと) | |||||
保存温度 | -20 ~ 70℃ | |||||
保存湿度 | 20 ~ 85%RH(結露しないこと) | |||||
耐電圧 入力-FG間 | AC1500V,1分間 | |||||
耐電圧 入力-負荷端子間 | AC3000V,1分間 | |||||
外形寸法(キャスター含む) | W647×H1041×D766mm | W647×H1197×D766mm | W647×H1353×D766mm | |||
外形寸法 | W647×H937×D766mm | W647×H1093×D766mm | W647×H1249×D766mm | |||
質量 | 220kg | 280kg | 340kg |
34300Eシリーズ(1250V/35kW~40kW / 17.5A~200A): 34335E / 34340E
型名 | 34335E | 34340E | ||
---|---|---|---|---|
定格電力 | 35kW | 40kW | ||
定格電流 | 0 ~ 17.5A | 0 ~ 175A | 0 ~ 20A | 0 ~ 200A |
定格電圧 | 0 ~ 1250V | |||
保護機能 |
||||
過電力(OPP) | 105% | |||
過電流(OCP) | 104% | |||
過電圧(OVP) | 104% | |||
過熱(OTP) | YES | |||
CCモード |
||||
レンジ *1 | 17.5A | 175A | 20A | 200A |
分解能 | 0.28mA | 2.8mA | 0.32mA | 3.2mA |
確度 | ±(0.2% of Setting + 0.4% of Range) | |||
CRモード |
||||
レンジ | 8568Ω ~ 7.14Ω | 7.14Ω ~ 0.357Ω | 7500Ω ~ 6.25Ω | 6.25Ω ~ 0.315Ω |
分解能 | 2.334uS | 0.119mΩ | 2.6667uS | 0.105mΩ |
確度 | ±0.4% of (Setting + Range) | |||
CVモード |
||||
レンジ | 1250V | |||
分解能 | 20mV | |||
確度 | ±0.1% of (Setting + Range) | |||
CPモード |
||||
レンジ | 3500W | 35000W | 4000W | 40000W |
分解能 | 56mW | 560mW | 64mW | 640mW |
確度 | ±1.0% of (Setting + Range) | |||
CC+CVモード |
||||
レンジ | 1250V | 170A | 1250V | 200A |
分解能 | 20mV | 2.8mA | 20mV | 3.2mA |
確度 | ±2.0% of (Setting + Range) | |||
CP+CVモード |
||||
レンジ | 1250V | 35000W | 1250V | 40000W |
分解能 | 20mV | 560mW | 20mV | 640mW |
確度 | ±2.0% of (Setting + Range) | |||
MPPTモード |
||||
アルゴリズム | P&O(山登り法) + スキャン | |||
負荷モード | CC, CR,CV (MPPT C, R, V) | |||
サンプリングインターバル | 10ms~2000ms ; 分解能 1ms | |||
P&Oインターバル | 10ms~2000ms ; 分解能 1ms | |||
メモリ記録シーケンス | 古いデータを破棄し、新しいデータを保持 | |||
ダイナミックモード |
||||
タイミング |
||||
Thigh & Tlow | 0.050~9.999 / 99.99 / 999.9 / 9999ms | |||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||
確度 | 1us/10us/100us/1ms + 50ppm | |||
スルーレート | 0.014A~0.875A/us | 0.14A~8.75A/us | 0.016A~1A/us | 0.16A~10A/us |
分解能 | 0.0035A/us | 0.035A/us | 0.002A/us | 0.04A/us |
最小立ち上がり時間 | 20us(typical) | |||
電流 |
||||
レンジ | 0~17.5A | 17.5~175A | 0~20A | 20~200A |
分解能 | 0.28mA | 2.8mA | 0.32mA | 3.2mA |
測定 |
||||
電圧測定 |
||||
レンジ(5桁) | 0~125V | 125~1250V | 0~125V | 125~1250V |
分解能 | 2mV | 20mV | 2mV | 20mV |
確度 | ±0.05% of (Reading + Range) | |||
電流測定 |
||||
レンジ(5桁) | 0~17.5A | 17.5~175A | 0~20A | 20~200A |
分解能 | 0.28mA | 2.8mA | 0.32mA | 3.2mA |
確度 | ±0.2% of (Reading + Range) | |||
電力測定 |
||||
レンジ(5桁) | 10000W | 35000W | 10000W | 40000W |
分解能 | 0.1W | 1W | 0.1W | 1W |
確度 *2 | ±0.25% of (Reading + Range) | |||
一般仕様 |
||||
電流 | 175A | 200A | ||
負荷ON電圧 | 0 ~ 250V | |||
負荷OFF電圧 | 0 ~ 250V | |||
非常停止入力 | 非常停止ボタン、外部入力信号(TTL) | |||
アナログ制御 | CC, CV, CP, CC+CV, CP+CV | |||
入力電圧 / 消費電力 | 単相:AC200~230V 3250Wmax | 単相:AC200~230V 3700Wmax |
||
動作温度 *3 | 0 ~ 40℃ | |||
動作湿度 | 20 ~ 85%RH(結露しないこと) | |||
保存温度 | -20 ~ 70℃ | |||
保存湿度 | 20 ~ 85%RH(結露しないこと) | |||
耐電圧 入力-FG間 | AC1500V,1分間 | |||
耐電圧 入力-負荷端子間 | AC3000V,1分間 | |||
外形寸法(キャスター含む) | W647×H1353×D766mm | W647×H1509×D766mm | ||
外形寸法 | W647×H1249×D766mm | W647×H1405×D766mm | ||
重量 | 390kg | 430kg |
36300Eシリーズ(1250V/50kW・60kW / 250A・300A): 36350E / 36360E
型名 | 36350E | 36360E | ||
---|---|---|---|---|
定格電力 | 50kW | 60kW | ||
定格電流 | 0 ~ 25A | 0 ~ 250A | 0 ~ 30A | 0 ~ 300A |
定格電圧 | 0 ~ 1250V | |||
保護機能 |
||||
過電力(OPP) | 1.05 | |||
過電流(OCP) | 1.04 | |||
過電圧(OVP) | 1.04 | |||
過熱(OTP) | YES | |||
CCモード |
||||
レンジ *1 | 25A | 250A | 30A | 300A |
分解能 | 0.42mA | 4.2mA | 0.48mA | 4.8mA |
確度 | ± (0.2% of Setting + 0.4% of Range) | |||
CRモード |
||||
レンジ | 5712Ω ~ 4.76Ω | 4.76Ω ~ 0.24Ω | 5004Ω ~ 4.17Ω | 4.17Ω ~ 0.21Ω |
分解能 | 3.5014uS | 0.08mΩ | 3.9968uS | 0.07mΩ |
確度 | ± 0.4% of (Setting + Range) | |||
CVモード |
||||
レンジ | 1250V | |||
分解能 | 20mV | |||
確度 | ± 0.1% of (Setting + Range) | |||
CPモード |
||||
レンジ | 5000W | 50000W | 6000W | 60000W |
分解能 | 84mW | 840mW | 96mW | 960mW |
確度 | ± 1.0% of (Setting + Range) | |||
CC+CVモード |
||||
レンジ | 1250V | 250A | 1250V | 300A |
分解能 | 20mV | 4.2mA | 20mV | 4.8mA |
確度 | ± 2.0% of (Setting + Range) | |||
CP+CVモード |
||||
レンジ | 1250V | 50000W | 1250V | 60000W |
分解能 | 20mV | 840mW | 20mV | 960mW |
確度 | ± 2.0% of (Setting + Range) | |||
MPPTモード |
||||
アルゴリズム | P&O(山登り法) + スキャン | |||
負荷モード | CC, CR,CV (MPPT C, R, V) | |||
サンプリングインターバル | 10ms~2000ms ; 分解能 1ms | |||
P&Oインターバル | 10ms~2000ms ; 分解能 1ms | |||
メモリ記録シーケンス | 古いデータを破棄し、新しいデータを保持 | |||
ダイナミックモード |
||||
タイミング |
||||
Thigh & Tlow | 0.050~9.999 / 99.99 / 999.9 / 9999ms | |||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||
確度 | 1us/10us/100us/1ms + 50ppm | |||
スルーレート | 0.02A~1.25A/us | 0.2A~12.5A/us | 0.024A~1.5A/us | 0.24A~15A/us |
分解能 | 0.005A/us | 0.05A/us | 0.006A/us | 0.06A/us |
最小立ち上がり時間 | 20us(typical) | |||
電流 |
||||
レンジ | 0~26.25A | 26.25~250A | 0~30A | 30~300A |
分解能 | 0.42mA | 4.2mA | 0.48mA | 4.8mA |
測定 |
||||
電圧測定 |
||||
レンジ(5桁) | 0~125V | 125~1250V | 0~125V | 125~1250V |
分解能 | 2mV | 20mV | 2mV | 20mV |
確度 | ± 0.05% of (Reading + Range) | |||
電流測定 |
||||
レンジ(5桁) | 0~26.25A | 26.25~250A | 0~30A | 30~300A |
分解能 | 0.42mA | 4.2mA | 0.48mA | 4.8mA |
確度 | ± 0.2% of (Reading + Range) | |||
電力測定 |
||||
レンジ(5桁) | 10000W | 50000W | 10000W | 60000W |
分解能 | 0.1W | 1W | 0.1W | 1W |
確度 *2 | ± 0.25% of (Reading + Range) | |||
一般仕様 |
||||
電流 | 250A | 300A | ||
負荷ON電圧 | 0 ~ 250V | |||
負荷OFF電圧 | 0 ~ 250V | |||
非常停止入力 | 非常停止ボタン、外部入力信号(TTL) | |||
アナログ制御 | CC, CV, CP, CC+CV, CP+CV | |||
入力電圧 / 消費電力 | 単相:AC200~230V 5450Wmax | 単相:AC200~230V 6200Wmax |
||
動作温度 *3 | 0 ~ 40℃ | |||
動作湿度 | 20 ~ 85%RH(結露しないこと) | |||
保存温度 | -20 ~ 70℃ | |||
保存湿度 | 20 ~ 85%RH(結露しないこと) | |||
耐電圧 入力-FG間 | AC1500V,1分間 | |||
耐電圧 入力-負荷端子間 | AC3000V,1分間 | |||
外形寸法(キャスター含む) | W853×H1353×D766mm | W853×H1508×D766mm | ||
外形寸法 | W853×H1249×D766mm | W853×H1405×D766mm | ||
重量 | 510kg | 630kg |
33500Fシリーズ(~60V/2.4kW~14.4kW / 240A~1000A)
型名 | 33501F | 33511F | 33512F | 33513F | 33514F | 33515F |
---|---|---|---|---|---|---|
定格電力 | 2400W | 3600W | 5400W | 7200W | 9000W | 10800W |
定格電流 | 0~240A | 0~360A | 0~480A | 0~600A | 0~720A | |
定格電圧 | 0~60V | |||||
最小動作電圧 | 0.7V@240A | 0.7V@360A | 0.7V@480A | 0.7V@600A | 0.7V@720A | |
CCモード |
||||||
レンジ | 0~24A/240A | 0~36A/360A | 0~48A/480A | 0~60A/600A | 0~72A/720A | |
分解能 | 0.4mA/4mA | 0.6mA/6mA | 0.8mA/8mA | 1.0mA/10mA | 1.2mA/12mA | |
確度 | ±0.2% of (Setting + Range) | |||||
CRモード |
||||||
レンジ | 0.0041~ 0.25~ 15kΩ | 0.0027~ 0.167~ 10kΩ | 0.002~ 0.125~ 7.5kΩ | 0.0016~ 0.1~ 6kΩ | 0.0013~ 0.0833~ 5kΩ | |
分解能 | 0.0041mΩ/0.0666mS | 0.0027mΩ/0.1mS | 0.002mΩ/0.1333mS | 0.0016mΩ/0.1666mS | 0.0013mΩ/0.2mS | |
確度 | ±0.2% of (Setting + Range) | |||||
CVモード |
||||||
レンジ | 6V/60V | |||||
分解能 | 0.1mV/1mV | |||||
確度 | ± 0.1% of (Setting +Range) | |||||
CPモード |
||||||
レンジ | 240W/2400W | 360W/3600W | 540W/5400W | 720W/7200W | 900W/9000W | 1080W/10800W |
分解能 | 4mW/40mW | 6mW/60mW | 9mW/90mW | 12mW/120mW | 15mW/150mW | 18mW/180mW |
確度 | ±1.0% of (Setting + Range) | |||||
ダイナミックモード |
||||||
タイミング設定 |
||||||
Thigh & Tlow | 0.050~9.999 / 99.99 / 999.9 / 9999mS | |||||
分解能 | 0.001 / 0.01 / 0.1 / 1mS | |||||
確度 | 1uS/10uS/100uS/1mS + 50ppm | |||||
スルーレート | 16mA~1A/uS 160mA~10A/uS | 24mA~1.5A/uS 240mA~15A/uS | 32mA~2A/uS 320A~20A/uS | 40mA~2.5A/uS 400mA~25A/uS | 48mA~3A/uS 480mA~30A/uS |
|
分解能 | 4/40mA/uS | 6/60mA/uS | 8/80mA/uS | 10/100mA/uS | 12m/120mA/uS | |
確度 | (5% of setting) ± 10uS | |||||
最小立上り時間 | 24uS(typical) | |||||
電流設定 |
||||||
レンジ | 24A/240A | 36A/360A | 48A/480A | 60A/600A | 72A/720A | |
分解能 | 0.4mA/4mA | 0.6mA/6mA | 0.8mA/8mA | 1.0mA/10mA | 1.2mA/12mA | |
確度 | ± 0.2% of (Setting + Range) | |||||
測定 |
||||||
電圧測定 |
||||||
レンジ (5桁) | 0~6V/60V | |||||
分解能 | 0.1mV/1mV | |||||
確度 | ± 0.05% of (Reading + Range) | |||||
電流測定 |
||||||
レンジ (5桁) | 0~24A/240A | 0~36A/360A | 0~48A/480A | 0~60A/600A | 0~72A/720A | |
分解能 | 0.4mA/4mA | 0.6mA/6mA | 0.8mA/8mA | 1.0mA/10mA | 1.2mA/12mA | |
確度 | ± 0.2% of (Reading + Range) | |||||
電力測定 |
||||||
レンジ (5桁) | 0~240/2400W | 0~360/3600W | 0~540/5400W | 0~720/7200W | 0~900/9000W | 0~1080/10800W |
分解能 | 0.01W | |||||
確度 | ± 0.25% of (Reading + Range) | |||||
プログラムモード |
||||||
シーケンス数 | F1~9/16 ステップ | |||||
T1/T2 (Dwell) | 0.1S~9.9S/繰り返し 9999 | |||||
負荷設定(外部制御) | 0~10V (CCモードフルスケール) | |||||
GO/NG判定 | 電圧/電流/電力 | |||||
保護機能 |
||||||
過電力(OPP) | 定格電力の105%±2% | |||||
過電流(OCP) | 定格電流の105%±2% | |||||
過電圧(OVP) | 定格電圧の105%±2% | |||||
過熱(OTP) | 実装 | |||||
インターフェース |
||||||
RS-232 | オプション | |||||
GPIB | オプション | |||||
USB | オプション | |||||
Ethernet | オプション | |||||
その他 |
||||||
負荷ON電圧 |
||||||
レンジ | 0~25V | |||||
負荷OFF電圧 |
||||||
レンジ | 0~25V | |||||
一般仕様 |
||||||
短絡回路 |
||||||
電流 | 240A | 360A | 480A | 600A | 720A | |
電力 | 200VAmax | 300VAmax | 400VAmax | 500Wmax | 600Wmax | |
動作温度 | 0~40℃ | |||||
外形寸法 | W596 × H889 × 600mm | W596 × H1111 × 600mm | W596 × H1556 × 600mm | |||
重量 | 75 kg | 83 kg | 107 kg | 142kg | 165kg | 211 kg |
型名 | 33516F | 33517F | 33521F | 33531F | 33532F | 33533F |
---|---|---|---|---|---|---|
定格電力 | 12600W | 14400W | 2400W | 3600W | 5400W | 7200W |
定格電流 | 0~840A | 0~960A | 0~480A | 0~720A | 0~960A | |
定格電圧 | 0~60V | |||||
最小動作電圧 | 0.7V@840A | 0.7V@960A | 0.7V@480A | 0.7V@720A | 0.7V@960A | |
CCモード |
||||||
レンジ | 0~84A/840A | 0~96A/960A | 0~48A/480A | 0~72A/720A | 0~96A/960A | |
分解能 | 1.4mA/14mA | 1.6mA/16mA | 0.8mA/8mA | 1.2mA/12mA | 1.6mA/16mA | |
確度 | ±0.2% of (Setting + Range) | |||||
CRモード |
||||||
レンジ | 0.0011~ 0.0714~ 4284Ω | 0.001~ 0.0625~ 3750Ω | 0.002~ 0.125~ 7.5KΩ | 0.0013~ 0.0833~ 5KΩ | 0.001~ 0.0625~ 3750Ω | |
分解能 | 0.0011mΩ/0.2334mS | 0.001mΩ/0.2666mS | 0.002mΩ/0.1333mS | 0.0013mΩ/0.2mS | 0.001mΩ/0.2666mS | |
確度 | ±0.2% of (Setting + Range) | |||||
CVモード |
||||||
レンジ | 6V/60V | |||||
分解能 | 0.1mV/1mV | |||||
確度 | ± 0.1% of (Setting +Range) | |||||
CPモード |
||||||
レンジ | 1260W/12600W | 1440W/14400W | 240W/2400W | 360W/3600W | 540W/5400W | 720W/7200W |
分解能 | 21mW/210mW | 24mW/240mW | 4mW/40mW | 6mW/60mW | 9mW/90mW | 12mW/120mW |
確度 | ±1.0% of (Setting + Range) | |||||
ダイナミックモード |
||||||
タイミング設定 |
||||||
Thigh & Tlow | 0.050~9.999 / 99.99 / 999.9 / 9999mS | |||||
分解能 | 0.001 / 0.01 / 0.1 / 1mS | |||||
確度 | 1uS/10uS/100uS/1mS + 50ppm | |||||
スルーレート | 56mA~3.5A/uS 560mA~35A/uS | 64mA~4A/uS 640mA~40A/uS | 32mA~2A/uS 320mA~20A/uS | 48mA~3A/uS 480mA~30A/uS | 64mA~4A/uS 640mA~40A/uS |
|
分解能 | 14/140mA/uS | 16/160mA/uS | 8/80mA/uS | 12/120mA/uS | 16/160mA/uS | |
確度 | (5% of setting) ± 10uS | |||||
最小立上り時間 | 24uS(typical) | |||||
電流設定 |
||||||
レンジ | 84A/840A | 96A/960A | 48A/480A | 72A/720A | 96A/960A | |
分解能 | 1.4mA/14mA | 1.6mA/6mA | 0.4mA/4mA | 0.8mA/8mA | 1.2mA/12mA | 1.6mA/16mA |
確度 | ± 0.2% of (Setting + Range) | |||||
測定 |
||||||
電圧測定 |
||||||
レンジ (5桁) | 0~6V/60V | |||||
分解能 | 0.1mV/1mV | |||||
確度 | ± 0.05% of (Reading + Range) | |||||
電流測定 |
||||||
レンジ (5桁) | 0~84A/840A | 0~96A/960A | 0~48A/480A | 0~72A/720A | 0~96A/960A | |
分解能 | 1.4mA/14mA | 1.6mA/16mA | 0.4mA/4mA | 0.8mA/8mA | 1.2mA/12mA | 1.6mA/16mA |
確度 | ± 0.2% of (Reading + Range) | |||||
電力測定 |
||||||
レンジ (5桁) | 0~1260/12600W | 0~1440/14400W | 0~240/2400W | 0~360/3600W | 0~540/5400W | 0~720W/7200W |
分解能 | 0.01W | |||||
確度 | ± 0.25% of (Reading + Range) | |||||
プログラムモード |
||||||
シーケンス数 | F1~9/16 ステップ | |||||
T1/T2 (Dwell) | 0.1S~9.9S/繰り返し 9999 | |||||
負荷設定(外部制御) | 0~10V (CCモードフルスケール) | |||||
GO/NG判定 | 電圧/電流/電力 | |||||
保護機能 |
||||||
過電力(OPP) | 定格電力の105%±2% | |||||
過電流(OCP) | 定格電流の105%±2% | |||||
過電圧(OVP) | 定格電圧の105%±2% | |||||
過熱(OTP) | 実装 | |||||
インターフェース |
||||||
RS-232 | オプション | |||||
GPIB | オプション | |||||
USB | オプション | |||||
Ethernet | オプション | |||||
その他 |
||||||
負荷ON電圧 |
||||||
レンジ | 0~25V | |||||
負荷OFF電圧 |
||||||
レンジ | 0~25V | |||||
一般仕様 |
||||||
短絡回路 |
||||||
電流 | 840A | 960A | 480A | 720A | 960A | |
電力 | 700VAmax | 800VAmax | 200VAmax | 300VAmax | 400VAmax | |
動作温度 | 0~40℃ | |||||
外形寸法 | W596 × H1556 × D600mm | W596 × H1778 × D600mm | W596 × H889 ×D 600mm | W596 × H1111 × D600mm | ||
重量 | 235 kg | 271kg | 75 kg | 83kg | 107kg | 142 kg |
型名 | 33541F | 33542F |
---|---|---|
定格電力 | 3600W | 5400W |
定格電流 | 0~720A | 0~1000A |
定格電圧 | 0~60V | |
最小動作電圧 | 0.7V@720A | 0.7V@1000A |
CCモード |
||
レンジ | 0~72A/720A | 0~100.02A/1000.2A |
分解能 | 1.2mA/12mA | 1.667mA/16.67mA |
確度 | ±0.2% of (Setting + Range) | |
CRモード |
||
レンジ | 0.0013~0.0833~5kΩ | 0.001~0.06~3.6kΩ |
分解能 | 0.0013mΩ/0.2mS | 0.001mΩ/0.2777mS |
確度 | ±0.2% of (Setting + Range) | |
CVモード |
||
レンジ | 6V/60V | |
分解能 | 0.1mV/1mV | |
確度 | ± 0.1% of (Setting +Range) | |
CPモード |
||
レンジ | 360W/3600W | 540W/5400W |
分解能 | 6mW/60mW | 9mW/90mW |
確度 | ±1.0% of (Setting + Range) | |
ダイナミックモード |
||
タイミング設定 |
||
Thigh & Tlow | 0.050~9.999 / 99.99 / 999.9 / 9999mS | |
分解能 | 0.001 / 0.01 / 0.1 / 1mS | |
確度 | 1uS/10uS/100uS/1mS + 50ppm | |
スルーレート | 48mA~3A/uS 480mA~30A/uS | 66mA~4.15A/uS 660mA~41.5A/uS |
分解能 | 12m/120mA/uS | 16.6/166mA/uS |
確度 | (5% of setting) ± 10uS | |
最小立上り時間 | 24uS(typical) | |
電流設定 |
||
レンジ | 72A/720A | 100.02A/1000.2A |
分解能 | 1.2mA/12mA | 1.667mA/16.67mA |
確度 | ± 0.2% of (Setting + Range) | |
測定 |
||
電圧測定 |
||
レンジ (5桁) | 0~6V/60V | |
分解能 | 0.1mV/1mV | |
確度 | ± 0.05% of (Reading + Range) | |
電流測定 |
||
レンジ (5桁) | 0~72A/720A | 0~100.02A/1000.2A |
分解能 | 1.2mA/12mA | 1.667mA/16.67mA |
確度 | ± 0.2% of (Reading + Range) | |
電力測定 |
||
レンジ (5桁) | 0~360W/3600W | 0~540/5400W |
分解能 | 0.01W | |
確度 | ± 0.25% of (Reading + Range) | |
プログラムモード |
||
シーケンス数 | F1~9/16 ステップ | |
T1/T2 (Dwell) | 0.1S~9.9S/繰り返し 9999 | |
負荷設定(外部制御) | 0~10V (CCモードフルスケール) | |
GO/NG判定 | 電圧/電流/電力 | |
保護機能 |
||
過電力(OPP) | 定格電力の105%±2% | |
過電流(OCP) | 定格電流の105%±2% | |
過電圧(OVP) | 定格電圧の105%±2% | |
過熱(OTP) | 実装 | |
インターフェース |
||
RS-232 | オプション | |
GPIB | オプション | |
USB | オプション | |
Ethernet | オプション | |
その他 |
||
負荷ON電圧 |
||
レンジ | 0~25V | |
負荷OFF電圧 |
||
レンジ | 0~25V | |
一般仕様 |
||
短絡回路 |
||
電流 | 720A | 1000.2A |
電力 | 200VAmax | 300VAmax |
動作温度 | 0~40℃ | |
外形寸法 | W596 × H889 × 600mm | |
質量 | 83kg | 107 kg |
3360Fシリーズ(~500V/600W~14.4kW / 12A~500A)
型名 | 3360F | 3361F | 3362F | 3367F | 33611F |
---|---|---|---|---|---|
定格電力 | 600W | 1200W | 1800W | 1800W | 2400W |
定格電流 | 0 ~ 20A | 0 ~ 40A | 0 ~ 60A | 0 ~ 12A | 0 ~ 80A |
定格電圧 | 0 ~ 500V | 0 ~ 500V | 0 ~ 500V | 0 ~ 500V | 0 ~ 500V |
最小動作電圧 *1 | 4V@20A | 4V@40A | 4V@60A | 6V@12A | 6V@80A |
保護機能 |
|||||
過電力(OPP) | 105%±2% | 105%±2% | 105%±2% | 105%±2% | 105%±2% |
過電流(OCP) | 105%±2% | 105%±2% | 105%±2% | 105%±2% | 105%±2% |
過電圧(OVP) | 105%±2% | 105%±2% | 105%±2% | 105%±2% | 105%±2% |
過熱(OTP) | YES | YES | YES | YES | YES |
CCモード |
|||||
レンジ *2 | 0 ~ 2.04A / 20.4A | 0 ~ 4.02A / 40.2A | 0 ~ 6A / 60A | 0 ~ 1.2A / 12A | 0 ~ 8.04A / 80.4A |
分解能 | 0.034mA / 0.34mA | 0.067mA / 0.67mA | 0.1mA / 1mA | 0.02mA / 0.2mA | 0.134mA / 1.34mA |
確度 | ± 0.2% of (Setting + Range) | ||||
CRモード |
|||||
レンジ | 0.5Ω ~ 30Ω ~ 1800kΩ | 0.25Ω ~ 15Ω~ 900kΩ | 0.1666Ω ~ 10Ω~ 600kΩ | 0.8333Ω ~ 50Ω~ 3000kΩ | 0.125Ω ~ 7.5Ω ~ 450kΩ |
分解能 | 0.5mΩ / 0.5555uS | 0.25mΩ / 1.1111uS | 0.1666mΩ / 1.6666uS | 0.8333mΩ / 0.333uS | 0.125mΩ / 0.0022mS |
確度 | ± 0.4% of (Setting + Range) | ||||
CVモード |
|||||
レンジ | 60V / 500V | 60V / 500V | |||
分解能 | 1mV / 10mV | 1mV / 10mV | |||
確度 | ± 0.1% of (Setting + Range) | ||||
CPモード |
|||||
レンジ | 60W / 600W | 120W / 1200W | 180W / 1800W | 180W / 1800W | 240W / 2600W |
分解能 | 1mW / 10mW | 1mW / 10mW | 1mW / 10mW | 1mW / 10mW | 4mW / 40mW |
確度 | ± 1% of (Setting + Range) | ||||
ダイナミックモード |
|||||
タイミング設定 |
|||||
Thigh & Tlow | 0.005 ~ 9.999 / 99.99 / 999.9 / 9999ms | ||||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | ||||
確度 | 1us / 10us / 100us / 1ms + 50ppm | ||||
スルーレート *5 | 1.6mA ~ 100mA/us / 16mA ~ 1000mA/us | 3.2mA ~ 200mA/us / 32mA ~ 2000mA/us | 4.8mA ~ 300mA/us / 48mA ~ 3000mA/us | 0.96mA ~ 60mA/us / 9.6mA ~ 600mA/us | 6.4mA ~ 400mA/us / 64mA ~ 4000mA/us |
分解能 | 0.4mA/us / 4mA/us | 0.8mA/us / 8mA/us | 1.2mA/us / 12mA/us | 0.24mA/us / 2.4mA/us | 0.4mA/us / 4mA/us |
確度 | ±(10% of Setting + 10us) | ||||
最小立上り時間 | 20us(typical) | ||||
電流設定 | CCモード規格と同じ | ||||
測定 |
|||||
電圧測定 |
|||||
レンジ (5桁) | 0 ~ 60V / 600V | ||||
分解能 | 0.001V / 0.01V | ||||
確度 | ± 0.05% of (Reading + Range) | ||||
電流測定 |
|||||
レンジ (5桁) | 0 ~ 2.04A / 20.4A | 0 ~ 4.02A / 40.2A | 0 ~ 6A / 60A | 0 ~ 1.2A / 12A | 0 ~ 8.04A / 80.4A |
分解能 | 0.034mA / 0.34mA | 0.067mA / 0.67mA | 0.1mA / 1mA | 0.02mA / 0.2mA | 0.134mA / 1.34mA |
確度 | ± 0.2% of (Reading + Range) | ||||
電力測定 |
|||||
レンジ (5桁) | 0 ~ 60W / 600W | 0 ~ 120W / 1200W | 0 ~ 180W / 1800W | 0 ~ 180W / 1800W | 0 ~ 240W / 2400W |
分解能 | 0.01W | 0.1W | |||
確度 *3 | ± 0.25% of (Reading + Range) | ||||
プログラムモード |
|||||
シーケンスNo. | F1 ~ 9 / 16 Steps | ||||
T1/T2 (Dwell) | 0.0s ~ 9.9s / リピート 9999 | ||||
負荷設定(外部制御) | 0 ~ 10V (CCモード) | ||||
GO/NOチェック | 電圧 / 電流 / 電力 | ||||
インターフェース |
|||||
RS-232 | オプション | ||||
GP-IB | オプション | ||||
USB | オプション | ||||
Ethernet | オプション | ||||
その他 |
|||||
負荷ON電圧 | 0.4 ~ 100.0V | ||||
負荷OFF電圧 | 0 ~ 100V | ||||
一般仕様 |
|||||
短絡回路電流 | 20A | 40A | 60A | 12A | 80A |
消費電力 | 100Wmax | ||||
動作温度範囲 *4 | 0 ~ 40℃ | ||||
外形寸法 : キャスター含む | W440 x H177 x D445 mm | W596 x H889 x D600 mm | |||
質量 | 15.2kg | 19.4kg | 23.6kg | 23.6kg | 72.8kg |
型名 | 33621F | 33622F | 33623F | 33624F |
---|---|---|---|---|
定格電力 | 3600W | 5400W | 7200W | 9000W |
定格電流 | 0 ~ 120A | 0 ~ 180A | 0 ~ 240A | 0 ~ 300A |
定格電圧 | 0 ~ 500V | 0 ~ 500V | 0 ~ 500V | 0 ~ 500V |
最小動作電圧 *1 | 6V@120A | 6V@180A | 6V@240A | 6V@300A |
保護機能 |
||||
過電力(OPP) | 105%±2% | 105%±2% | 105%±2% | 105%±2% |
過電流(OCP) | 105%±2% | 105%±2% | 105%±2% | 105%±2% |
過電圧(OVP) | 105%±2% | 105%±2% | 105%±2% | 105%±2% |
過熱(OTP) | YES | YES | YES | YES |
CCモード |
||||
レンジ *2 | 0 ~ 12A / 120A | 0 ~ 18A / 180A | 0 ~ 24A / 240A | 0 ~ 30A / 300A |
分解能 | 0.2mA / 2mA | 0.3mA / 3mA | 0.4mA / 4mA | 0.5mA / 5mA |
確度 | ± 0.2% of (Setting + Range) | |||
CRモード |
||||
レンジ | 0.0833Ω ~ 5Ω ~ 300kΩ | 0.0555 Ω~ 3.3330Ω~ 200kΩ | 0.0416 Ω~ 2.5Ω~ 150kΩ | 0.0333 Ω~ 2Ω~ 120kΩ |
分解能 | 0.0833mΩ / 3.3333uS | 0.0555mΩ / 5uS | 0.0416mΩ / 6.6666uS | 0.0333mΩ / 8.3333uS |
確度 | ± 0.4% of (Setting + Range) | |||
CVモード |
||||
レンジ | 60V / 500V | |||
分解能 | 1mV / 10mV | |||
確度 | ± 0.1% of (Setting + Range) | |||
CPモード |
||||
レンジ | 360W / 3600W | 540W / 5400W | 720W / 7200W | 900W / 9000W |
分解能 | 6mW / 60mW | 9mW / 90mW | 12mW / 120mW | 15mW / 150mW |
確度 | ± 1% of (Setting + Range) | |||
ダイナミックモード |
||||
タイミング設定 |
||||
Thigh & Tlow | 0.005 ~ 9.999 / 99.99 / 999.9 / 9999ms | |||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||
確度 | 1us / 10us / 100us / 1ms + 50ppm | |||
スルーレート *5 | 9.6mA ~ 600mA/us / 96mA ~ 6000mA/us | 14.4mA ~ 900mA/us / 144mA ~ 9000mA/us | 0.0192A ~ 1.2A/us / 0.192A ~ 12A/us | 0.024A ~ 1.5A/us / 0.24A ~ 15A/us |
分解能 | 2.4mA/us / 24mA/us | 3.6mA/us / 36mA/us | 0.0048A/us / 0.048A/us | 0.006A/us / 0.06A/us |
確度 | ±(10% of Setting + 10us) | |||
最小立上り時間 | 20us(typical) | |||
電流設定 | CCモード規格と同じ | |||
測定 |
||||
電圧測定 |
||||
レンジ (5桁) | 0 ~ 60V / 600V | |||
分解能 | 0.001V / 0.01V | |||
確度 | ± 0.05% of (Reading + Range) | |||
電流測定 |
||||
レンジ (5桁) | 0 ~ 12A / 120A | 0 ~ 18A / 180A | 0 ~ 24A / 240A | 0 ~ 30A / 300A |
分解能 | 0.2mA / 2mA | 0.3mA / 3mA | 0.4mA / 4mA | 0.5mA / 5mA |
確度 | ± 0.2% of (Reading + Range) | |||
電力測定 |
||||
レンジ (5桁) | 0 ~ 360W / 3600W | 0 ~ 540W / 5400W | 0 ~ 720W / 7200W | 0 ~ 900W / 9000W |
分解能 | 0.01W | |||
確度 *3 | ± 0.25% of (Reading + Range) | |||
プログラムモード |
||||
シーケンスNo. | F1 ~ 9 / 16 Steps | |||
T1/T2 (Dwell) | 0.0s ~ 9.9s / リピート 9999 | |||
負荷設定(外部制御) | 0 ~ 10V (CCモード) | |||
GO/NOチェック | 電圧 / 電流 / 電力 | |||
インターフェース |
||||
RS-232 | オプション | |||
GP-IB | オプション | |||
USB | オプション | |||
Ethernet | オプション | |||
その他 |
||||
負荷ON電圧 | 0.4 ~ 100.0V | |||
負荷OFF電圧 | 0 ~ 100V | |||
一般仕様 |
||||
短絡回路電流 | 120A | 180A | 240A | 300A |
消費電力 | 200Wmax | 300Wmax | 400Wmax | 500Wmax |
動作温度範囲 *4 | 0 ~ 40℃ | |||
外形寸法(W×H×D): キャスター含む | 596 mm x 889 mm x 600 mm | 596 mm x 889 mm x 600 mm | 596 mm x 1556 mm x 600 mm | 596 mm x 1556 mm x 600 mm |
重量 | 81.2kg | 104.8kg | 161.4kg | 185kg |
型名 | 33625F | 33626F | 33627F |
---|---|---|---|
定格電力 | 10800W | 12600W | 14400W |
定格電流 | 0 ~ 360A | 0 ~ 420A | 0 ~ 500A |
定格電圧 | 0 ~ 500V | 0 ~ 500V | 0 ~ 500V |
最小動作電圧 *1 | 6A@360A | 6A@420A | 6A@500A |
保護機能 |
|||
過電力(OPP) | 105%±2% | 105%±2% | 105%±2% |
過電流(OCP) | 105%±2% | 105%±2% | 105%±2% |
過電圧(OVP) | 105%±2% | 105%±2% | 105%±2% |
過熱(OTP) | YES | YES | YES |
CCモード |
|||
レンジ *2 | 0 ~ 36A / 360A | 0 ~ 42A / 420A | 0 ~ 50.04A / 500.4A |
分解能 | 0.6mA / 6mA | 0.7mA / 7mA | 0.834mA / 8.34mA |
確度 | ± 0.2% of (Setting + Range) | ||
CRモード |
|||
レンジ | 0.0277Ω ~ 1.6670Ω ~ 100kΩ | 0.0238Ω ~ 1.4290Ω ~ 85.71kΩ | 0.02Ω ~ 1.2Ω ~ 72kΩ |
分解能 | 0.0277mΩ / 0.01mS | 0.0238mΩ / 0.0116mS | 0.02mΩ / 0.0138mS |
確度 | ± 0.4% of (Setting + Range) | ||
CVモード |
|||
レンジ | 60V / 500V | ||
分解能 | 1mV / 10mV | ||
確度 | ± 0.1% of (Setting + Range) | ||
CPモード |
|||
レンジ | 1080W / 10800W | 1260W / 12600W | 1440W / 14400W |
分解能 | 18mW / 180mW | 21mW / 210mW | 24mW / 240mW |
確度 | ± 1% of (Setting + Range) | ||
ダイナミックモード |
|||
タイミング設定 |
|||
Thigh & Tlow | 0.005 ~ 9.999 / 99.99 / 999.9 / 9999ms | ||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | ||
確度 | 1us / 10us / 100us / 1ms + 50ppm | ||
スルーレート *5 | 0.0288A ~ 1.8A/us / | 0.0336A ~ 2.1A/us / | 0.04A ~ 2.5A/us / |
0.288A ~ 18A/us | 0.336A ~ 21A/us | 0.4A ~ 25A/us | |
分解能 | 0.0072A/us / 0.072A/us | 0.0084A/us / 0.084A/us | 0.01A/us / 0.1A/us |
確度 | ±(10% of Setting + 10us) | ||
最小立上り時間 | 20us(typical) | ||
電流設定 | CCモード規格と同じ | ||
測定 |
|||
電圧測定 |
|||
レンジ (5桁) | 0 ~ 60V / 600V | ||
分解能 | 0.001V / 0.01V | ||
確度 | ± 0.05% of (Reading + Range) | ||
電流測定 |
|||
レンジ (5桁) | 0 ~ 36A / 360A | 0 ~ 42A / 420A | 0 ~ 50.04A / 500.4A |
分解能 | 0.6mA / 6mA | 0.7mA / 7mA | 0.834mA / 8.34mA |
確度 | ± 0.2% of (Reading + Range) | ||
電力測定 |
|||
レンジ (5桁) | 0 ~ 1080W / 10800W | 0 ~ 1260W / 12600W | 0 ~ 1440W / 14400W |
分解能 | 0.01W | ||
確度 *3 | ± 0.25% of (Reading + Range) | ||
プログラムモード |
|||
シーケンスNo. | F1 ~ 9 / 16 Steps | ||
T1/T2 (Dwell) | 0.0s ~ 9.9s / リピート 9999 | ||
負荷設定(外部制御) | 0 ~ 10V (CCモード) | ||
GO/NOチェック | 電圧 / 電流 / 電力 | ||
インターフェース |
|||
RS-232 | オプション | ||
GP-IB | オプション | ||
USB | オプション | ||
Ethernet | オプション | ||
その他 |
|||
負荷ON電圧 | 0.4 ~ 100.0V | ||
負荷OFF電圧 | 0 ~ 100V | ||
一般仕様 |
|||
短絡回路電流 | 360A | 420A | 500.4A |
消費電力 | 600Wmax | 700Wmax | 800Wmax |
動作温度範囲 *4 | 0 ~ 40℃ | ||
外形寸法(W×H×D): キャスター含む | 596 mm x 1556 mm x 600 mm | 596 mm x 1556 mm x 600 mm | 596 mm x 1778 mm x 600 mm |
質量 | 208.6kg | 232.2kg | 268.8kg |
型名 | 33671F | 33672F | 33673F | 33674F | 33675F |
---|---|---|---|---|---|
定格電力 | 3600W | 5400W | 7200W | 9000W | 10800W |
定格電流 | 0 ~ 24A | 0 ~ 36A | 0 ~ 48A | 0 ~ 60A | 0 ~ 72A |
定格電圧 | 0 ~ 500V | 0 ~ 500V | 0 ~ 500V | 0 ~ 500V | 0 ~ 500V |
最小動作電圧 *1 | 6V@24A | 6V@36A | 6V@48A | 6V@60A | 6V@72A |
保護機能 |
|||||
過電力(OPP) | 105%±2% | 105%±2% | 105%±2% | 105%±2% | 105%±2% |
過電流(OCP) | 105%±2% | 105%±2% | 105%±2% | 105%±2% | 105%±2% |
過電圧(OVP) | 105%±2% | 105%±2% | 105%±2% | 105%±2% | 105%±2% |
過熱(OTP) | YES | YES | YES | YES | YES |
CCモード |
|||||
レンジ *2 | 0 ~ 2.4A / 24A | 0 ~ 3.6A / 36A | 0 ~ 4.8A / 48A | 0 ~ 6A / 60A | 0 ~ 7.2A / 72A |
分解能 | 0.04mA / 0.4mA | 0.06mA / 0.6mA | 0.08mA / 0.8mA | 0.1mA / 1mA | 0.12mA / 1.2mA |
確度 | ± 0.2% of (Setting + Range) | ||||
CRモード |
|||||
レンジ | 0.4166Ω ~ 25Ω ~ 1500kΩ | 0.2777 Ω~ 16.667Ω ~ 1000kΩ | 0.2083 Ω~ 12.5Ω ~ 750kΩ | 0.1666 Ω~ 10Ω ~ 600kΩ | 0.1388Ω ~ 8.3330Ω ~ 500kΩ |
分解能 | 0.4166mΩ / 0.6666uS | 0.2777mΩ / 1uS | 0.2083mΩ / 1.3333uS | 0.1666mΩ / 1.6666uS | 0.1388mΩ / 2uS |
確度 | ± 0.4% of (Setting + Range) | ||||
CVモード |
|||||
レンジ | 60V / 500V | 60V / 500V | |||
分解能 | 1mV / 10mV | 1mV / 10mV | |||
確度 | ± 0.1% of (Setting + Range) | ||||
CPモード |
|||||
レンジ | 360W / 3600W | 540W / 5400W | 720W / 7200W | 900W / 9000W | 1080W / 10800W |
分解能 | 6mW / 60mW | 9mW / 90mW | 12mW / 120mW | 15mW / 150mW | 18mW / 180mW |
確度 | ± 1% of (Setting + Range) | ||||
ダイナミックモード |
|||||
タイミング設定 |
|||||
Thigh & Tlow | 0.005 ~ 9.999 / 99.99 / 999.9 / 9999ms | ||||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | ||||
確度 | 1us / 10us / 100us / 1ms + 50ppm | ||||
スルーレート *5 | 1.92mA ~ 120mA/us /19.2mA ~ 1200mA/us | 2.88mA ~ 180mA/us /28.8mA ~ 1800mA/us | 3.84mA ~ 240mA/us /38.4A ~ 2400mA/us | 4.8mA ~ 300mA/us / 48mA ~ 3000mA/us | 5.76mA ~ 360mA/us / 57.6mA ~ 3600mA/us |
分解能 | 0.48mA/us / 4.8mA/us | 0.72mA/us / 7.2mA/us | 9.6mA/us / 96mA/us | 1.2mA/us / 12mA/us | 1.44mA/us / 14.4mA/us |
確度 | ±(10% of Setting + 10us) | ||||
最小立上り時間 | 20us(typical) | ||||
電流設定 | CCモード規格と同じ | ||||
測定 |
|||||
電圧測定 |
|||||
レンジ (5桁) | 0 ~ 60V / 600V | ||||
分解能 | 0.001V / 0.01V | ||||
確度 | ± 0.05% of (Reading + Range) | ||||
電流測定 |
|||||
レンジ (5桁) | 0 ~ 2.4A / 24A | 0 ~ 3.6A / 36A | 0 ~ 4.8A / 48A | 0 ~ 6A / 60A | 0 ~ 7.2A / 72A |
分解能 | 0.04mA / 0.4mA | 0.06mA / 0.6mA | 0.08mA / 0.8mA | 0.1mA / 1mA | 0.12mA / 1.2mA |
確度 | ± 0.2% of (Reading + Range) | ||||
電力測定 |
|||||
レンジ (5桁) | 0 ~ 360W / 3600W | 0 ~ 540W / 5400W | 0 ~ 720W / 7200W | 0 ~ 900W / 9000W | 0 ~ 1080W / 10800W |
分解能 | 0.01W | 0.1W | |||
確度 *3 | ± 0.25% of (Reading + Range) | ||||
プログラムモード |
|||||
シーケンスNo. | F1 ~ 9 / 16 Steps | ||||
T1/T2 (Dwell) | 0.0s ~ 9.9s / リピート 9999 | ||||
負荷設定(外部制御) | 0 ~ 10V (CCモード) | ||||
GO/NOチェック | 電圧 / 電流 / 電力 | ||||
インターフェース |
|||||
RS-232 | オプション | ||||
GP-IB | オプション | ||||
USB | オプション | ||||
Ethernet | オプション | ||||
その他 |
|||||
負荷ON電圧 | 0.4 ~ 100.0V | ||||
負荷OFF電圧 | 0 ~ 100V | ||||
一般仕様 |
|||||
短絡回路電流 | 12A | 36A | 48A | 60A | 72A |
消費電力 | 200Wmax | 300Wmax | 400Wmax | 500Wmax | 600Wmax |
動作温度範囲 *4 | 0 ~ 40℃ | ||||
外形寸法 (W×H×D) :キャスター含む | 596 mm x 889 mm x 600 mm | 596 mm x 889 mm x 600 mm | 596 mm x 1556 mm x 600 mm | 596 mm x 1556 mm x 600 mm | 596 mm x 1556 mm x 600 mm |
質量 | 81.2kg | 104.8kg | 161.4kg | 185kg | 208.6kg |
直流電子負荷を活用したアプリケーションをご紹介します。
負荷電流の遅延が発生しないマスタースレーブ並列運転動作
2024-04-10
定電流電源の評価試験に最適な高速応答電子負荷
2024-03-06
大容量パワーコンディショナー(PCS)の評価・試験方法について
2024-02-21
高速応答電子負荷を用いた三相インバータ用電流センサの評価
2024-02-14
記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせ頂けますようお願い致します。
