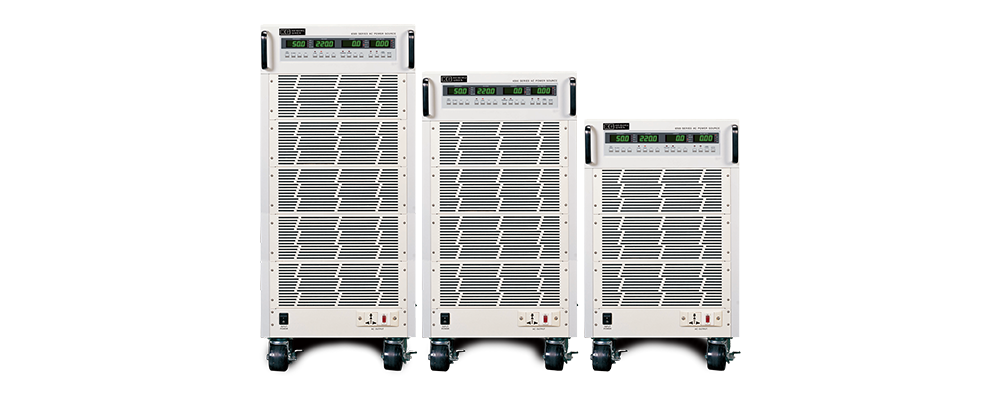

大容量プログラマブル交流電源「6500Aシリーズ」は航空宇宙産業に特化した10kVA~80kVAまで出力可能な単相電源です。
出力周波数は400Hzまたは800Hzの選択方式で、より広範囲な出力周波数の制御が可能となりました。エンジン発電機に代わる電力変換型の航空機搭載機器の試験用電源など様々な航空宇宙試験アプリケーション電源として最適です。


本体標準価格(税別)
¥1,846,000 ~ ¥6,621,000

  • 1%以下の全高調波歪み(THD)※抵抗負荷使用時
  • 電圧・周波数・電流の上限を設定値し保存可能。設定値以上の場合には出力停止動作。
  • モーターやコンプレッサーなどの突入電流による急変に影響されない安定化回路を内蔵(過電流フォールトバック機能)
型名主な仕様標準価格(税抜)
6510A10kVA 1φ2W   400Hz/800Hz切替
¥1,746,000
6520A20kVA 1φ2W   400Hz/800Hz切替
¥2,904,000
6530A30kVA 1φ2W   400Hz/800Hz切替
¥3,632,000
6540A40kVA 1φ2W   400Hz/800Hz切替
¥4,473,000
6560A60kVA 1φ2W   400Hz/800Hz切替
¥6,521,000
6580A80kVA 1φ2W   400Hz/800Hz切替
¥8,550,000
1528(GPIB)GP-IBインターフェース
¥60,000
1536(USB&232C)USB & RS-232Cインターフェース
¥59,000
Opt.650リモートセンシングオプション
¥194,000
Opt.671ROCP(逆電流保護)オプション 6300/6500 Series 10-30KVA用
¥287,000
Opt.672ROCP(逆電流保護)オプション 6300/6500 Series 40-80KVA用
¥475,000
1936(20M)リモートコントローラ
¥131,000
6510A/REC6510A検査成績書
¥35,000
6520A/REC6520A検査成績書
¥40,000
6530A/REC6530A検査成績書
¥40,000
6540A/REC6540A検査成績書
¥50,000
6560A/REC6560A検査成績書
¥50,000
6580A/REC6580A検査成績書
¥50,000
※1536 USB&RS-232Cインターフェースは標準添付されますが、他のインターフェースをご希望の場合1536と交換しての出荷となります。(複数のインターフェースの混在はできません) ※ オプション関係は全て「工場出荷時ご指定」となっており、ご購入後の追加は別途費用が発生しますのでご注意ください。
※上記価格表は2018年12月末までの価格となっております。
6510A外観図PDF

6510A外観図PDF

6520A外観図PDF

6520A外観図PDF

6530A外観図PDF

6530A外観図PDF

6540A外観図PDF

6540A外観図PDF


6560A外観図PDF

6560A外観図PDF

6510A / 6520A / 6530A
モデル6510A6520A6530A
入力
相数 ( ※ 1)3Ø/3W
電圧 ( ※ 2)AC200V±10%
周波数47 ~ 63Hz
入力線電流 (AC180V 最大負荷時 )27.2A54.5A81.7A
皮相電力 (最大負荷時 )14.7KVA29.4KVA44.1KVA
PFC無し
力率0.8
出力
出力容量10KVA20KVA30KVA
電圧レンジ0 ~ 150V / 0 ~ 300V 選択可能
分解能0.1V / 0.2V
確度±( 設定値の 1% + 2 カウント )
最大電流 (r.m.s)0 - 150V84.0A168A252A
0 - 300V42.0A84.0A126A
最大電流 (r.m.s)
(600V 出力仕様 )
0 - 300V42.0A84.0A126A
0 - 600V21.0A42.0A63.0A
周波数レンジ360 - 440Hz / 760 - 840 Hz
分解能1Hz
確度± (設定の 0.02% )
相 / 線数1Ø/2W
全高調波歪み率 (T.H.D) 1% 以下 ( 抵抗負荷時 ) 360 - 440Hz / 760 - 840 Hz
クレストファクタ3 以下
ライン変動±0.1V
負荷変動±( 出力の 0.5% + 0.5V) ( 抵抗負荷時 )
測定
電圧レンジ0.0 ~ 300.0V / (600Vオプション: 0.0 ~ 600.0V)
分解能0.1V /0.2V
確度± ( 読み値の 1% + 2 カウント )
周波数レンジ360 - 440Hz / 760 - 840 Hz
分解能0.1Hz
確度±0.1Hz
電流 (r.m.s)レンジL0.00 ~ 35.00A
H30.00 ~ 350.0A
分解能L0.01A
H0.1A
確度 L± ( 読み値の 1% +5 カウント )
H± ( 読み値の 1% +1 カウント )
電流 (r.m.s)
(600V 出力仕様 )
レンジL0.00 ~ 35.00A
H30.00 ~ 350.0A
分解能L0.01A
H0.1A
確度 L± ( 読み値の 1% +5 カウント )
H± ( 読み値の 1% +1 カウント )
電力レンジL0.000 ~ 3.500KW
H3.00 ~ 40.00KW
分解能L0.001KW
H0.01KW
確度L±( 読み値の 1.5% + 5 カウント)
H±( 読み値の 1.5% + 1 カウント)
力率レンジ0.000 ~ 1.000
分解能0.001
確度W/VA,3 桁表示(演算結果を表示)
一般
PLC リモート入力: ON/OFF, P1, P2, P3   / 出力: Processing
メモリ8メモリ , メモリ当たり 5 ステップ , (電圧 , 周波数 , テストタイム , 遅延時間 , 電流 , 電力 , 力率 , 上限 / 下限設定)
タイマ0= 連続 , 1 ~ 9999 ( 単位:秒 , 分 , 時間から選択可能 )
オートループサイクル0= 連続 , OFF= 1 回 , 2 ~ 9999 ( 倍率を ×1, ×10, ×100 から選択可能 )
オート電圧調整設定電圧値を ±0.1V 以内に収まるように動作
効率≧ 85%( 全負荷時 )
保護機能過負荷、過電圧、過電流、 短絡、 過熱、不足電圧  アラーム発報/出力停止
校正機能フロントパネルから校正可能
インターフェース ( オプション )USB & RS232   ( GPIB / Analog I/O )
動作環境温度: 0 ~ 40 ℃ / 湿度: 20 ~ 80%RH
サイズ / 重量
外形寸法 (W×H×D) mmキャスター無し430×472×650430×732×650600×972×900
キャスター付き430×579×650430×839×650600×1079×900
重量 (Kg)128198397
オプション型名 ※3)
Opt.606 (GPIBインターフェース)
Opt.608 ( 出力電圧 600V)
Opt.609 ( 出力電圧 600V)
1536 (USB & RS232C)
1936(リモートコントロール)
※1) 日本国内仕様では 3Ø/3Wが標準です。3Ø/4W仕様の入力指定もできます。 ※2) 日本国内仕様では 200VAC ±10%が標準です。海外仕様の入力電圧の指定もできます。 ※3) ○:指定可、 -:指定不可
6540A / 6560A / 6580A
モデル6540A6560A6580A
入力
相数 ( ※ 1)3Ø/3W
電圧 ( ※ 2)AC200V±10%
周波数47 ~ 63Hz
入力線電流 (AC180V 最大負荷時 )109A163A218A
皮相電力 (最大負荷時 )58.8KVA88.2KVA117KVA
PFC無し
力率0.8
出力
出力容量40KVA60KVA80KVA
電圧レンジ0 ~ 150V / 0 ~ 300V 選択可能
分解能0.1V / 0.2V
確度±( 設定値の 1% + 2 カウント )
最大電流 (r.m.s)0 - 150V336A504A672A
0 - 300V168A252A336A
最大電流 (r.m.s)
(600V 出力仕様 )
0 - 300V168A252A336A
0 - 600V84.0A126A168A
周波数レンジ360 - 440Hz / 760 - 840 Hz
分解能1Hz
確度± (設定の 0.02% )
相 / 線数1Ø/2W
全高調波歪み率 (T.H.D) 1% 以下 ( 抵抗負荷時 ) 360 - 440Hz / 760 - 840 Hz
クレストファクタ3 以下
ライン変動±0.1V
負荷変動±( 出力の 0.5% + 0.5V) ( 抵抗負荷時 )
測定
電圧レンジ0.0 ~ 300.0V / (600V オプション: 0.0 ~ 600.0V)
分解能0.1V /0.2V
確度± ( 読み値の 1% + 2 カウント )
周波数レンジ360 - 440Hz / 760 - 840 Hz
分解能0.1Hz
確度±0.1Hz
電流 (r.m.s)レンジL0.00 ~ 35.00A0.0 ~ 350.0A
H30.00 ~ 350.0A300 ~ 672A
分解能L0.01A0.1A
H0.1A1A
確度 L± ( 読み値の 1% +5 カウント )
H± ( 読み値の 1% +1 カウント )
電流 (r.m.s)
(600V 出力仕様 )
レンジL0.00 ~ 35.00A0.0 ~ 350.0A
H30.00 ~ 350.0A300 ~ 672A
分解能L0.01A0.1A
H0.1A1A
確度 L± ( 読み値の 1% +5 カウント )
H± ( 読み値の 1% +1 カウント )
電力レンジL0.000 ~ 3.500KW0.00 ~ 35.00KW
H3.00 ~ 40.00KW30.0 ~ 350.0KW
分解能L0.001KW0.01KW
H0.01KW0.1KW
確度L±( 読み値の 1.5% + 5 カウント)
H±( 読み値の 1.5% + 1 カウント)
力率レンジ0.000 ~ 1.000
分解能0.001
確度W/VA,3 桁表示(演算結果を表示)
一般
PLC リモート入力: ON/OFF, P1, P2, P3   / 出力: Processing
メモリ8メモリ , メモリ当たり 5 ステップ , (電圧 , 周波数 , テストタイム , 遅延時間 , 電流 , 電力 , 力率 , 上限 / 下限設定)
タイマ0= 連続 , 1 ~ 9999 ( 単位:秒 , 分 , 時間から選択可能 )
オートループサイクル0= 連続 , OFF= 1 回 , 2 ~ 9999 ( 倍率を ×1, ×10, ×100 から選択可能 )
オート電圧調整設定電圧値を ±0.1V 以内に収まるように動作
効率≧ 85%( 全負荷時 )
保護機能過負荷、過電圧、過電流、 短絡、 過熱、不足電圧  アラーム発報/出力停止
校正機能フロントパネルから校正可能
インターフェース ( オプション )USB & RS232   ( GPIB / Analog I/O )
動作環境温度: 0 ~ 40 ℃ / 湿度: 20 ~ 80%RH
サイズ / 重量
外形寸法 (W×H×D) mmキャスター無し600×972×900800×1557×900800×1557×900
キャスター付き600×1079×900600×1664×900600×1664×900
重量 (Kg)450600800
オプション型名 ※3)
Opt.606 (GPIBインターフェース)
Opt.608 ( 出力電圧 600V)
Opt.609 ( 出力電圧 600V)
1536 (USB & RS232C)
1936(リモートコントロール)
※1) 日本国内仕様では 3Ø/3Wが標準です。3Ø/4W仕様の入力指定もできます。 ※2) 日本国内仕様では 200VAC ±10%が標準です。海外仕様の入力電圧の指定もできます。 ※3) ○:指定可、 -:指定不可

交流電源カタログ

記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問合せ頂けますようお願い致します。
