3250A / 3260Aシリーズ

小容量300W以下に対応するモジュールタイプと1.2kWの容量に対応するラックタイプをご用意。スマートグリッド実証実験の負荷模擬試験や各種インバータ、UPS等の負荷変動試験に最適な交流電子負荷装置です。
周波数設定をDCにすることで、直流電子負荷装置としてもご利用頂くことができます。

本体標準価格（税別）
￥135,000 ～￥680,000

製品ラインナップ

3250Aシリーズ

DC300VAC3003機種RS-232CGP-IBドロッパー

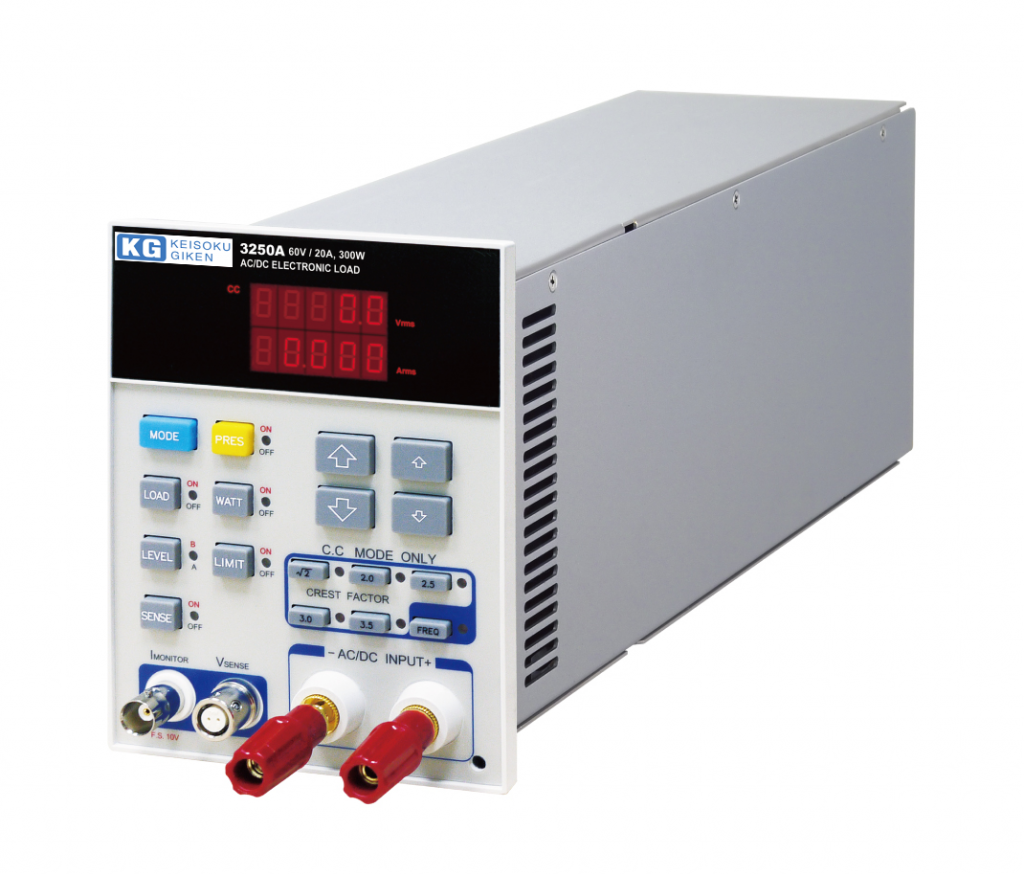

負荷容量300Wの負荷モジュールを採用したプラグイン方式の電子負荷装置です。3種類の負荷モード（CC/リニアCC/CR）に対応し、RS-232C/GP-IBインターフェースを標準装備。直流電子負荷としてもご利用頂けるDCモードも搭載しています。小容量風力発電など、様々な交流電圧源の負荷試験に最適です。

3260Aシリーズ

DC300VAC3001機種RS-232CGP-IBドロッパー

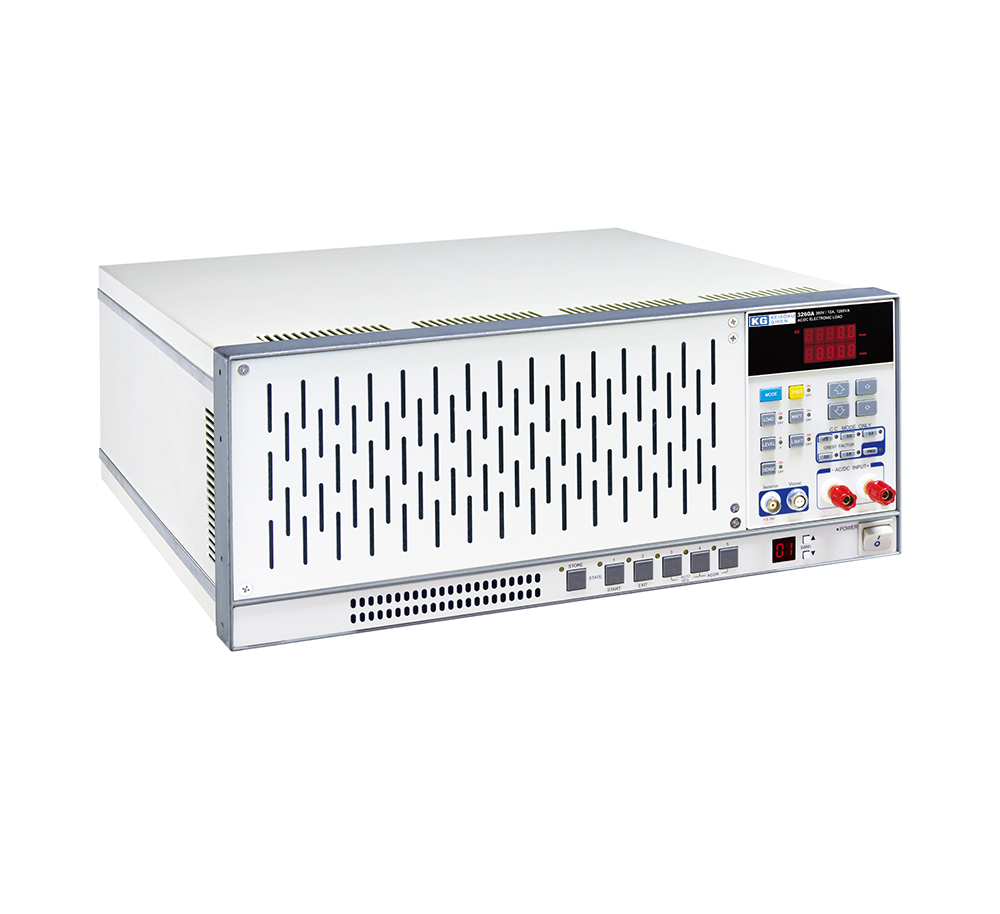

3260Aシリーズは1.2kWの容量に対応した交流電子負荷装置です。小容量タイプの3250Aシリーズと同様50パターンの電流波形メモリを内蔵し、CF（クレストファクタ）やPF（力率）の設定ができる他、無償公開のコントロールソフトウェア（3260 Controller）によりソフトウェアCP動作やシーケンス動作も可能です。スマートグリッドやマイクログリッド環境での交流模擬負荷として接続し、3260 Controllerソフトウェアによる時系列の負荷シミュレーションをすることができます。

クレストファクタの変更で力率可変

可変可能な力率は±0.3～±0.85となります。当シリーズの力率可変機能はクレストファクタ(波高率）を変更させ、位相をずらすことで実現しております。 ※サイン波での力率変更はできません。

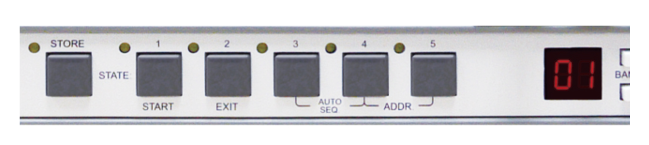

メモリ＆シーケンス機能搭載

5組のメモリスイッチを搭載。簡単に設定値などの条件を呼び出すことができます。また、シーケンス機能は5組のメモリそれぞれに試験ステップを16個保存することができます。各ステップでTEST TIMEを100msec単位で最大9.9秒まで設定することができます。

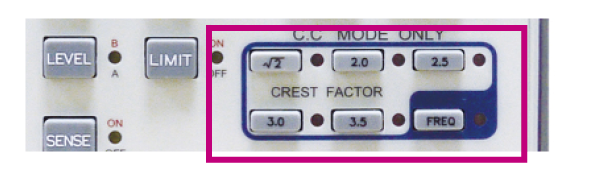

便利なメモリバンクキー

5つのキーから簡単に波形メモリを呼びだすことができます。キーへの予約はメモリバンク設定から行い55種類の電流波形の設定が可能です。

メモリバンク

3250A/3260Aシリーズは定電流モードにおけるクレストファクタの変更が可能となっており、さらに力率の変更も可能です。これらの設定内容はあらかじめ電流波形メモリバンクとして登録されており、簡単に呼び出すことができます。メモリバンク設定テーブルと代表的な波形は以下のようになっています。

リニアCCモード

矩形波出力に対応した負荷モードです。矩形波出力UPSの場合、一般的な交流電子負荷では電流波形が安定しませんが、弊社リニアCC モードでは安定した電流をシンクすることが可能です。

2020年1月版

型式	内容	標準価格
3302C	1チャンネルフレーム　(RS-232C/GP-IB標準装備)	￥135,000
3300C	4チャンネルフレーム　(RS-232C/GP-IB標準装備)	￥195,000
コンパクトプラグイン電子負荷3250Aシリーズ　シングルチャンネルモジュール
3250A	60V,20A,300W	￥253,000
3251A	150V,8A,300W	￥253,000
3252A	300V,4A,300W	￥253,000
交流電子負荷3260Aシリーズ
3260A	300V,12A,1.2kW　(RS-232C/GP-IB標準装備)	￥680,000
検査成績書
3250A/REC	3250Aの検査成績書	￥8,000
3251A/REC	3251Aの検査成績書	￥8,000
3252A/REC	3252Aの検査成績書	￥8,000
3260A/REC	3260Aの検査成績書	￥8,000

*※工場出荷時のみ入力電圧の変更（115V/230V）が可能です。(無償）

3250Aシリーズ

3250A外観図PDF

3251A外観図PDF

3252A外観図PDF

3302C外観図PDF

3300C外観図PDF

3260Aシリーズ

3260A外観図PDF

3260A外観図DXF

3250Aシリーズ

型名		3250A		3251A		3252A
最大定格	電力	300VA
	電流	20Arms		8Arms		4Arms
	電圧 (※1)	10 - 60Vrms		15 - 150Vrms		30 - 300Vrms
保護機能
保護/警告機能	過電力保護	≒315VA
	過電流保護	≒21Arms		≒8.4Arms		≒4.2Arms
	過電圧保護	≒63Vrms		≒175.5Vrms		≒315Vrms
	過熱保護	≒85℃
設定部
定電流設定	レンジ	0 - 10A	10 - 20A	0 - 4A	4 - 8A	0 - 2A	2 - 4A
CC モード及びリニアCC モード	分解能	2.5mA	5mA	1mA	2mA	0.5mA	1mA
	確度	± (0.5% of setting + 1% of range), ± (0.5% of setting + 0.5% of range) @ 50/60Hz
	低電流レンジ	0 - 1A		0 - 0.4A		0 - 0.2A
	低電流時確度	± ( 設定値の2% ＋レンジの2%)
定抵抗設定 CR MODE	レンジⅡ/I	0.3Ω - 1.2kΩ	1.2Ω - 4.8kΩ	1.875Ω - 7.5Ω	7.5Ω - 30kΩ	7.5Ω - 30Ω	30Ω - 120kΩ
	分解能	0.83mS	0.2083mΩ	0.13mS	0.033mΩ	0.033mS	0.0083mΩ
	確度	± (0.5% og setting + 2% of range), ± (0.5% of setting + 0.5% of range) @ 50/60Hz
クレストファクタ (CC MODEのみ)	レンジ	√2 ～ 3.5 / 1.5 ～ 1.9 / 3.0 ～ 3.4
クレストファクタ (CC MODEのみ)	分解能	0.5 / 0.1 / 0.1
測定部
電圧測定 (V METER)	レンジ	60V		150V		300V
	分解能	0.01V		0.01V		0.1V
	確度	±（0.5% of reading ＋レンジの0.2%）
電流測定 (A METER)	レンジ	20A		8A		4A
	分解能	0.01A		0.001A		0.001A
	確度	± (0.5% of reading ＋レンジの2%), ± (0.5% of reading ＋レンジの0.5%) @ 50 / 60Hz
電力測定 (W METER)	レンジ	300W
	分解能	0.1W
	確度	± (0.5% of reading ) ＋ 3W
皮相電力メータ		Vrms×Arms （VrmsとArmsが同相）
周波数範囲		DC, 40 ～ 400 Hz（CC モード）, DC ～ 400 Hz（リニアCC, CR モード）
電力モニタ	レンジ	5A / V		2A / V		1A / V
電力モニタ	確度	± 1% of (SETTING + RANGE)

* 精度保証：周囲温度23 ± 5℃　湿度70% 以下（結露なきこと）において6 ヶ月保証します。 ※ 1：最大電流での動作領域を示します。2W から動作領域となりますが、最大電流で動作はしません。また、2V ～最大電流での動作電圧の範囲では、保証範囲外となります。

3250A シリーズ用負荷フレーム	3302C	3300C
チャンネル数	1	4
インターフェース	標準実装：RS-232C, GP-IB
消費電力（負荷モジュール全実装時）	40W	150W
電源電圧範囲	100V ± 10% / AC200V ± 10%
外形寸法（突起物含まず）	160 (W) × 177 (H) × 450 (D) mm	440 (W) × 177 (H) × 450 (D) mm
質量（フレームのみ）	約5.3kg	約8.8kg

3260Aシリーズ

型名		3260A
定格電力		1200W
定格電流		12Arms
定格電圧（※1）		50～300Vrms
OPP（過電力保護）		≒1260W
OCP（過電流保護）		≒12.6A
OVP（過電圧保護）		≒315V
OTP（過熱保護）		85℃
CCモード及びリニアCCモード（※2）	レンジ(A)	0～6/
	レンジ(A)	6～12
	分解能(mA)	1.5/3
	確度	± (0.5% of setting + 1% of range) ： 50/60Hz を除く範囲 ± 0.5% of (setting + range)： 50/60Hz において
	低電流確度	0～0.6A
	低電流確度	±2% of (setting + range)
CRモード	レンジ(Ω)	5 ～20 ～80K
	分解能(mS)	0.013/0.052
	確度	± (0.5% of setting + 2% of range) ： 50/60Hz を除く範囲 ± 0.5% of (setting + range) ： 50/60Hz において
C.F. CCモード	レンジ	√2 ～ 3.5/1.5 ～ 1.9/3.0 ～ 3.4
C.F. CCモード	分解能	0.5/0.1/0.1
電圧表示	レンジ	300V
	分解能	0.1V
	確度	±(0.5% of reading +0.2% of range)
電流表示	レンジ	12A
	分解能	0.001A
	確度	± (0.5% of reading +2% of range)： 50/60Hz を除く範囲 ± 0.5% of (reading + range)： 50/60Hz において
電力表示	レンジ	1200W
	分解能	0.1W
	確度	± (0.5% of reading +2% of range)： 50/60Hz を除く範囲 ± 0.5% of (reading + range)： 50/60Hz において
VA表示		電圧、電流の測定結果から算出
周波数レンジ		DC, 40-400Hz (CCモード）, DC, 0.1-400Hz (リニアCC, CRモード）
電流モニタ出力（絶縁）		3A/V
一般仕様
入力電源定格電圧		AC 100V / 200V ±10%, 50/60Hz
ヒューズ		100V： 2A/250V(5x20mm), 200V： 1A/250V(5x20mm)
最大消費電力		100W
外形寸法(W×H×D)		483×177×445
質量		18.5kg

* 精度保証：周囲温度23 ± 5℃　湿度70% 以下（結露なきこと）において、6ヶ月保証します。 ※ 1：最大電流での動作領域を示します。2V から動作領域となりますが、最大電流で動作はしません。又、2V ～最大電流での動作電圧の範囲では、保証範囲外となります。　※ 2：” リニアCC モード”は、負荷端子間電圧85V 以下で使用する場合、供試物及び配線長により発振する事があります。
