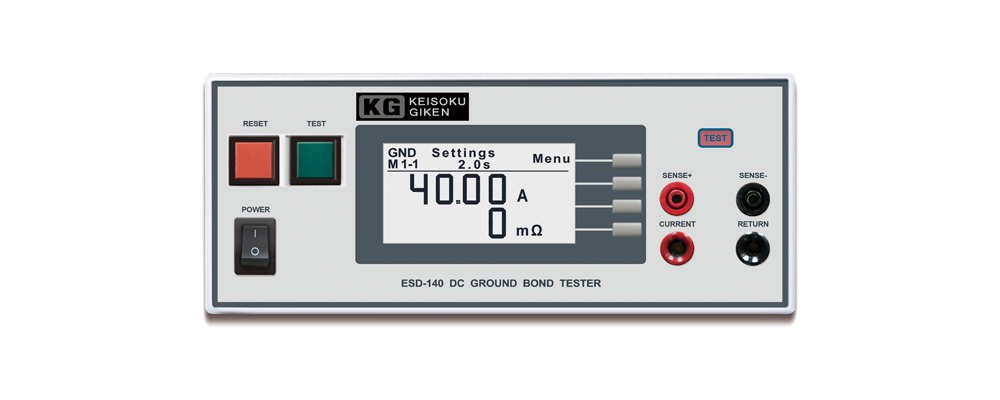

直流アース導通試験器「ESDシリーズ」は、IEC61851(電気自動車道電式充電システム)試験やUL1703(フラットプレートPVモジュール&パネル)試験に規格適合している製品です。


本体標準価格(税別)
¥370,000

  • 直流アース導通試験: 8V, 40A / 0~150mΩ
  • スイッチング方式により小型軽量を実現
  • IEC61851(電気自動車道電式充電システム)試験規格適合
  • UL1703(フラットプレートPVモジュール&パネル)試験規格適合
  • 安全試験器7100シリーズ(7130/7132/7140/7142)と連携動作可能
  • 電源投入時の自己診断機能内蔵
  • 自動オフセット機能
対応安全試験規格概要
UL1703フラットプレート太陽光モジュール及びパネル
ボンデイングパスの抵抗試験 (低抵抗試験)
IEC61851-21電気自動車導電式充電システム
電気自動車のAC/DC電源への導電接続に対する要求事項
IEC61851-22電気自動車道電型充電システム
AC電源による充電ステーション
9.2 アース電極と導電性
2020年1月版
型名詳細標準価格(税抜)
ESD-140DCアース導通 DC40A , 600mΩ , DC8V
¥370,000
ESD-140/RECESD-140検査成績書
¥24,000
1505*1インターロック機能解除キー
¥19,000
1537(RS232C)*2RS232 I/Fカード(ESD-140用)
¥54,000
※工場出荷時のみ入力電圧の変更(115V/230V)が可能です。(無償)
*1 1505(インタロック機能解除キー)は、付属品で標準添付されております。*2 1537(RS232C I/Fカード)は、標準で実装されております。
ESD-140外観図PDF

ESD-140外観図PDF

MODELESD-140
低抵抗試験
DC出力電流[A]1 - 40
DC出力電圧[V]8V最大
設定
上限 / 下限抵抗[mΩ]レンジ0 - 6000 - 2000 - 150
DC電流1.00 - 10.00A10.01 - 30.00A30.01 - 40.00A
分解能1
確度抵抗測定の確度と同じ
リード線の抵抗オフセット[mΩ]レンジ0 - 100
分解能1
確度(2% of setting + 2 counts)
休止時間[秒]レンジ0, 0.5 - 999.9 (0 = 連続)
分解能0.1
確度±(0.1% + 0.05秒)
測定
DC電流[A]レンジ0.00 - 40.00
レンジ0.01
確度± (3% of reading + 3 counts)
抵抗[mΩ]レンジ0-6000-6000 - 2000 - 150
1.00 - 5.99A6.00 - 10.00A10.01 - 30.00A30.01 - 40.00A
レンジ1
確度± (3% of reading +3 counts)± (2% of reading + 2 counts)
一般仕様
入力電圧AC100 - 240V±10% (自動検出),50/60 Hz. 10 A, slow-blow 250 VAC
PLCリモーロコントロール入力 : Test, Reset, Interlock, 耐圧試験実行中, メモリ 1, 2, 3
出力 : Pass, Fail, 試験実行中,開始出力, リセット出力
メモリ10メモリ, 3ステップ / メモリ
ディスプレイ128 x 64 グラフィック LCD
セキュリティすべての試験パラメータへの不正アクセスを回避するキーロック機能。
メモリへの不正アクセスを回避するメモリロック機能。
診断機能故障検出する回路で試験するための診断メニューをソフトウェアに内蔵。
アラーム音量設定レンジ : 0 - 9; 0 = OFF, 1=音量最小, 9=音量最大
インターフェース(オプション)RS-232(Opt.781)
環境0 - 40ºC, 20 - 80%RH
寸法 (W x H x D), mm215 x 89 x 370
質量5.5Kg
安全試験器カタログ

安全試験器カタログ

記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問合せ頂けますようお願い致します。
