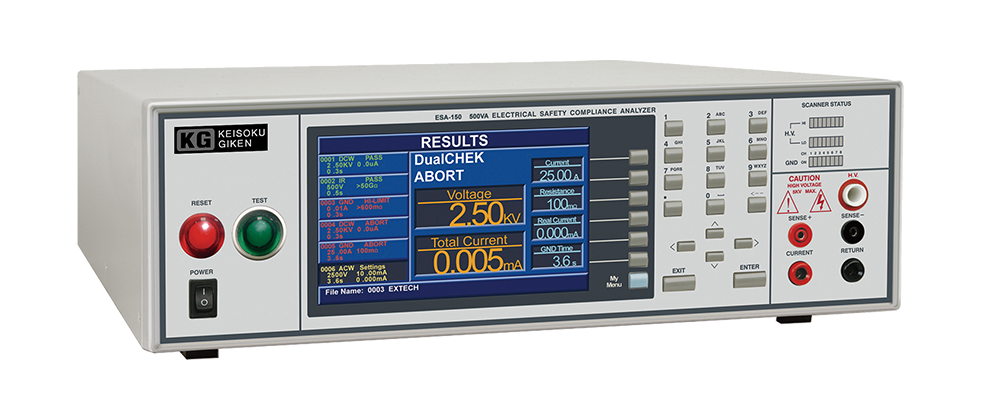

安全規格適合アナライザ (耐圧/絶縁抵抗/アース導通/タッチカレント試験)「ESAシリーズ」は、感電保護(スマートGFI)、キーロック機能、ディスチャージ機能を装備しており、各種産業機器や医療機器の試験などに最適です。


本体標準価格(税別)
¥1,516,000 ~ ¥1,691,000

  • 見やすい大型カラー液晶を装備
  • 安全試験に必要な全ての機能を装備
  • ランプアップ時間(0.1s ~)、試験時間(連続、0.4s ~)設定
  • ランプダウン時間(0.0s ~)設定
  • 感電保護(スマートGFI)、キーロック機能、ディスチャージ機能を装備
  • DUT入力277V/16A、測定周波数DC,15~1MHzのタッチカレント測定を内蔵
  • 耐電圧試験後のDUTの故障を確かめるRUNテストを内蔵
  • USB&RS-232Cインターフェースを標準装備
  • オプションでGP-IBやLANインターフェースを装備可能
  • 各種産業機器や医療機器の試験などに最適
2020年1月版
型式内容標準価格(税別)
ESA-140A耐電圧AC5kV,50mA,250VA / 耐電圧DC5kV,20mA,100W / 絶縁抵抗1kV,50GΩ /
アース導通40A,600mΩ,8V / リーケージカレント 16A,277V DC15~1MHz
¥1,516,000

ESA-150A耐電圧AC5kV,100mA,500VA / 耐電圧DC5kV,20mA,100W / 絶縁抵抗1kV,50GΩ /
アース導通40A,600mΩ,8V / リーケージカレント 16A,277V DC15~1MHz
¥1,691,000
検査成績書
ESA-140A/RECESA-140A検査成績書
¥33,000
ESA-150A/RECESA-150A検査成績書
¥46,000
工場出荷オプション
Opt.769500VA AC Source追加
¥60,000
Opt.770400Hz/800Hz出力 ESA-140A/ESA-150A用
¥77,000
Opt.790IR 6000V出力
¥71,000
Opt.70201kΩ対応(無誘導抵抗)
¥23,000
Opt.7021NFPA99 図A.8.4.1.3.3対応
¥65,000
Opt.7022IEC60974対応
¥42,000
Opt.7023IEC60598-1対応
¥42,000
Opt.7024NFPA99 図A.4.3.3.1.3b対応
¥65,000
Opt.7025NFPA99 図A.4.3.3.1.3a対応
¥65,000
Opt.70272kΩ対応(無誘導抵抗)
¥23,000
Opt.7030External HV (P-G/S-G/P-S), Touch Current Measurement (AC/DC/AC + DC) & Cold Resistance Function
¥78,000
インターフェースアクセサリー
1505 *1インターロック機能解除キー
¥19,000
1528(GPIB) *2GPIB I/Fカード
¥60,000
1535(LAN) *2Ethernet I/Fカード
¥67,000
1536(USB&RS232) *2USB & RS232 I/Fカード
¥42,000
※ オプション関係は全て「工場出荷時ご指定」となっており、ご購入後の追加は別途費用が発生しますのでご注意ください。 *1 1505(インタロック機能解除キー)は、付属品で標準添付されております。 *2 1536(USB&RS232C I/Fカード)は、標準で実装されております。またインターフェースはどれか一つのみ実装が可能です。
ESA-140外観図PDF width=

ESA-140外観図PDF

ESA-150外観図PDF

ESA-150外観図PDF

AC 耐圧試験
レンジ分解能確度
出力電圧[VAC]0 - 50001±(2% of setting + 5V)
出力周波数50Hz/60Hz ±0.1%, ユーザー選択可能
出力波形正弦波 ,クレストファクター = 1.3 - 1.5
出力レギュレーション± (1% of output + 5V), 無負荷から全負荷及びHIGHライン-LOWライン間(合成変動)
設定
HI/LOリミット電流(トータル)[mA]0.000 - 9.999(0=OFF)
0.001
±(2% of setting + 2counts)
ESA-14010.00 - 50.000.01
ESA-15010.00 - 100.00
HI/LOリミット電流(リアル)[mA]0.000 - 9.9990.001±(3% of setting + 50uA))
ESA-14010.00 - 50.000.01
ESA-15010.00 - 99.99
ランプアップ時間[sec]0.1 - 999.90.1±(0.1% of setting + 0.05sec)
ランプダウン時間[sec]0.0 - 999.9
試験時間[sec]0, 0.4 - 999.9
(0=連続)
Ground Continuity電流:DC 0.1A±0.01A (固定), 最大グランド抵抗:1Ω±0.1A (固定)
アーク検出機能1 - 9 ranges (9 最高感度)
DC 耐圧試験
レンジ分解能確度
出力電圧[VDC]0 - 50001±(2% of setting + 5V)
出力リップル< 4% (5KV/20mA 抵抗負荷にて)
設定
HI/LOリミットDC電流[μA]0.0 - 999.9
1000 - 20000
0.1
1
±(2% of setting + 2counts)
ランプアップ時間[sec]0.4 - 999.90.1±(0.1% of setting + 0.05sec)
ランプダウン時間[sec]0.0, 1.0-999.9 (0=OFF)
試験時間[sec]0, 0.3 - 999.9 (0=連続)
ランプHIGH電流> 20mA ピーク最大, ON/OFF 選択可能
チャージLOW電流[μA]0.0 - 350.0uA DC 又は 自動設定
放電時間10 msec以下
最大容量負荷(DC Mode)1uF < 1KV 0.08uF <4KV
0.75uF < 2KV 0.04uF<5KV
0.5uF < 3KV
Ground Continuity電流:DC 0.1A±0.01A (固定), 最大グランド抵抗:1.0Ω±0.1A (固定)
アーク検出機能1 - 9 レンジ (9=最高感度)
絶縁抵抗試験(ESA-140A/ESA-150A)
レンジ分解能確度
出力電圧[VDC]30 - 10001±(2% of setting + 2counts)
充電電流最大 > 20mA ピーク
設定
HI/LOリミット抵抗[MΩ]0.05 - 99.99(HIリミット:0=OFF)

0.010.05-999.9、(2% of setting +2counts)
100.0 - 999.90.1100-9999、(5% of setting +2counts)
1000 - 50000110000-50000、(15% of setting +2counts)
ランプアップ時間[sec]0.1 - 999.90.1±(0.1% of setting + 0.05sec)
ランプダウン時間[sec]0, 1.0-999.9 (0=OFF)
試験時間[sec]0, 0.5 - 999.9 (0=連続)
遅延時間[sec]0.5 - 999.9
チャージLOW電流[μA]0.000 - 3.500 又は 自動設定
低抵抗試験(ESA-140A/ESA-150A)
レンジ分解能確度
出力AC電流 [A]1.00 - 40.000.01±(2% of setting + 2counts)
出力AC電圧 [V]3.00 - 8.000.01±(2% of setting + 3counts)
出力周波数50Hz/60Hz ±0.1%, ユーザー選択可能
出力レギュレーション (1% of output + 0.02A), 最大負荷範囲、入力電圧範囲
最大負荷1.00- 10.00A / 0 - 600mΩ , 10.01 - 30.00A / 0 - 200mΩ , 30.01-40.00A / 0-150mΩ
設定
ケーブル抵抗オフセット[mΩ]0-2001±(2% of setting + 2counts)
HI/LOリミット抵抗[MΩ]0 - 150 (30.01-40.00A)

16.00 - 40A , ±(2% of setting + 2counts)
0 - 200 (10.01-30.00A)
0 - 600 (6.00-10.00A)
0 - 600 (1.00-5.99A)1.00 - 5.99A , ±(3% of setting + 3counts)
試験時間[sec]0.5 - 999.9 (0=連続)0.1±(0.1% of setting + 0.05 sec)
導通試験(ESA-140A/ESA-150A)
出力電流 DC0-10.00Ω:0.1A, 10.1-100.0Ω:0.01A, 101-1000Ω:0.001A, 1001-10000Ω:0.0001A, 0.1A最大
設定
レンジ分解能確度
HI/LOリミット抵抗[MΩ]0.00-10.000.01±(1% of setting + 3counts)
10.1-100.00.1
101-10001
1001-10000±(1% of setting + 10counts)
試験時間[sec]0, 0.3 - 999.9 (0=連続)0.1±(0.1% of setting + 0.05 sec)
オフセット抵抗[Ω]0.00 - 10.000.01±(1% of setting + 3counts)
測定仕様(ESA-140A/ESA-150A)
レンジ分解能確度
AC/DC 電圧 [KV] (耐電圧試験)0.00 - 5.000.010.5kV以上:±(1.5% of reading)
0.5kV未満:±(1.5% of reading + 1count)
DC 電圧 [V] (絶縁抵抗)0 - 10001±(2% of reading + 2counts)
AC 電流[mA](トータル)0.000-3.5000.001±(2% of reading + 2counts)
3.00-100.000.01
AC 電流[mA](リアル)0.000-9.9990.001± (3% of reading + 50μA)
All Ranges PF > 0.1 , V > 250VAC
10.00-99.990.01
DC 電流[μA]0.0 - 350.00.1±(2% of reading + 2counts)
DC 電流[mA]0.300 - 3.5000.001
3.00-20.000.01
AC 電流[A] (GB)0.00 - 40.000.01±(3 % of setting + 3counts)
抵抗[MΩ]
(絶縁抵抗 : 30-499V)
0.050-1.9990.00130V-499V
0.05M-999.9M,±(7% of reading +2 counts)

500V-1000V
0.05M -999.9M,±(2% of reading+2counts) ,
1000M -9999M,±(5% of reading+2counts),
10000M -50000M, ±(15%of reading+2counts)
2.00-19.990.01
20.0-199.90.1
200-500001
抵抗[MΩ]
(絶縁抵抗 : 500-1000V)
0.050-9.9990.001
10.00-99.990.01
100.0-999.90.1
1000-500001
抵抗[mΩ](低抵抗試験)0 - 60011.00 - 2.99A , ±(3 % of reading + 3counts)
3.00 - 40.00A , ±(2 % of reading + 2counts)
抵抗[Ω](導通試験)0.00 - 10.000.01±(1% of reading + 3count)
10.1-100.00.1
101-10001
1001-100001±(1% of reading + 10count)
一般(ESA-140A/ESA-150A)
入力電圧 AC100/200Vac±10%, 115/230Vac±15%, 50/60Hz ± 5%
入力ヒューズESA-1405A/250Vac 遅延型
ESA-15010A/250Vac 遅延型
PLC リモートコントロール入力: Test, Reset, Interlock, ファイル呼出1-3(オプション:1-7)
出力:Pass, Fail, 試験中
メモリ10000ステップ(異なるメモリとステップでユーザーが作成可能)
表示器800 x 480 デジタルTFT LCD, 9レンジコントラスト設定
2点確認ESA-1405KVac/25mA と 25Aac/150mΩ
ESA-1505KVac/50mA と 30Aac/150mΩ
保護機能スマートGIF回路内蔵 , GFIトリップ電流=最大5.0mA, 高圧シャットダウン時間<1mS
(50Hz/60Hz 1000V試験にて)
ホット耐圧試験耐圧出力で同時に電源ラインの正弦波を生成する為、ライン入力電源を検出する。
マイメニュユーザーがカスタマイズ出来るメニュです。良く使う機能とメニュをメニュ登録可能です。
インターフェースUSB&RS-232標準装備, オプション:GPIB (IEEE-488.2),イーサーネット
言語選択機能英語/中国語の言語選択が可能な操作画面を提供します。
アラーム音量0 - 9 の範囲設定 (0=OFF, 1 最小音量, 9 最大音量)
校正ソフトウェアによりフロントパネルから調整可能です。校正期限の自動警告が可能です。
使用環境0-40℃, 20-80%RH
サイズ/質量430(W) x 133(H) x 500(D) mm/ 30Kg
オプションユニット
Opt.731GPIB インターフェース
Opt.7368チャンネルH.V + 8チャンネルH.A スキャナモジュール
Opt.751マルチファンクション インターフェース
Opt.758イーサーネット インターフェース
Opt.763USB & RS232 インターフェース
Opt.767RUNテスト
Opt.769RUNテスト + TCT + 交流電源
Opt.770AC耐圧400/800Hz出力
Opt.771外部 H.V(P-G/S-G/P-S)
Opt.772AC,DC,AC+DC測定(TCT用)
Opt.773電源コントロール
Opt.774耐寒装備
Opt.775PLC 15メモリ選択
Opt.776PLC 31メモリ選択
※ H.V:AC耐電圧、DC耐電圧、絶縁抵抗試験用   H.A:アース導通試験用
マトリックススキャナモジュール (Opt.736)
高電圧レンジ5KVac/5KVdc
高電流レンジ40A
HVチャンネル数8
HAチャンネル数8
ポイント間導通試験スキャナを使用するとポイント間導通試験は可能になります。この機能は、標準機能です。
RUN試験モジュール (Opt.767)
被試験物 (DUT)
AC電圧0 - 277.0V, 単相不平衡
電流連続最大 16A
電力定格4500W 最大
回路短絡保護短絡電流 = 23Arms又は、突入電流 = 68Apeak、 応答時間: RMS < 3sec, ピーク <10usec
設定 (SETTING)
レンジ分解能確度
HI/LOリミットAC電圧 [V]30.0 - 277.00.1±(1.5% of setting + 0.2V)
HI/LOリミットAC電流 [A]0.00 - 16.000.01±(2% of setting + 2counts)
HI/LOリミット電力 [W]0 - 45001±(5% of setting + 3counts)
HI/LOリミット力率0.000 - 1.0000.001±(8% of setting + 2counts)
HI/LOリーケージ電流 [mA]0.00 - 10.00,
Hi-Limit 0=OFF
0.01±(2% of setting + 2counts)
遅延時間 [sec]0.2 - 999.90.1±(0.1% of setting + 0.05 sec)
試験時間 [sec]0,0.1 - 999.9 (0=連続)
測定 (MEASUREMENT)
レンジ分解能確度
AC電圧 [V]0.0 - 277.00.1±(1.5% of reading + 2counts),30-277V
AC電流 [A]0.00 - 16.000.01±(2% of reading + 2counts)
AC電力 [W]0 - 45001±(5% of reading + 3counts)
力率0.000 - 1.0000.001±(8% of reading + 2counts)
リーケージ電流 [mA]0.00 - 10.000.01±(2% of reading + 2counts)
測定用模擬回路リーケージ電流測定抵抗 = 2KΩ±1%
タッチカレントテストモジュール
被試験物 (DUT)
DUT 入力範囲0 - 277.0V, 16.0A 最大
DUT 短絡保護短絡電流 = 23Arms又は、突入電流 = 68Apeak、 応答時間: RMS < 3sec, ピーク <10usec
設定 (SETTINGS)
HI/LOリミットAC電流(RMS) [μA]レンジ: 0.0 - 999.9μA (0=OFF) , 分解能0.1μA
レンジ: 1000 - 10000μA , 分解能 1μA
HI/LOリミットAC電流(PEAK) [μA]レンジ: 0.0 - 999.9μA (0=OFF) , 分解能0.1μA
レンジ: 1000 - 10000μA , 分解能 1μA
レンジ分解能確度
試験時間 [sec]0,0.7-999.9 (0=連続)0.1±(0.1% of setting + 0.05 sec)
遅延時間 [sec]0.5-999.9
適合安全規格
A) UL544 Non Patient, UL484, IEC60598, UL1363, UL923, UL471, UL867, UL697
B) UL544 Patient care
C) UL2601-1, IEC60601-1, EN60601-1
D) UL1563
E) UL606990 Fig4 U2, IEC60950-1, IEC60335-1, IEC60598-1, UL484, IEC60065, IEC61010, IEC60065
F) IEC60990 Fig5 U3, IEC60598-1
G) 基準測定素子1KΩ(周波数確認用)
模擬回路 A - D部品確度:抵抗 ±1% , 容量 ±5%
模擬回路 電圧リミット最大 30V ピーク 又は 30VDC
プローブ設定G-L,Ph-PI,Ph-L(HVリレーとHV端子使用)
内部漏洩1.内部漏洩電流=65uA
2.Phへ277V印加時 最大漏洩電流=70uA
外部模擬回路1つの模擬回路を追加可能
電流測定漏洩電流は、漏洩電流HIリミット設定値によりレンジを選択します。
周波数レンジDC, 15Hz-1MHz
測定(MEASUREMENT)
リーケージ電流レンジ(RMS)
オートレンジRange1 - Range 60.0uA-10.00mA分解能0.1uA/1uA/0.01mA
固定レンジ:レンジの6%以上Range1 - Range 60.0uA-10.00mA分解能0.1uA/1uA/0.01mA
固定レンジ:レンジの6%未満Range2 - Range 60.0uA-600uA分解能0.1uA/1uA
オートレンジの確度
レンジモード周波数確度
Range1 - Range 5(*1)AC+DCDC±(2% of reading + 3counts)
15Hz-100KHz
100KHz-1MHz±(5% of reading) 10uA以上
AC(*2)15Hz-30Hz±(3% of reading + 5counts)
30Hz-100KHz±(2% of reading + 3counts)
100KHz-1MHz±(5% of reading) 10uA以上
DC(*3)DC±(2% of reading + 3counts) 10uA以上
Range6(*1)AC+DCDC±(5% of reading) 10uA以上
15Hz-100KHz
AC(*2)15Hz-30Hz
30Hz-100KHz
DC(*3)DC
固定レンジの確度
レンジモード周波数基本確度(レンジの6%以上) 加算誤差(レンジの6%未満)
Range1 - Range 5(*1)AC+DCDC±(2% of reading + 3counts)+(2% of reading +0.2% of range)
15Hz-100KHz
100KHz-1MHz±(5% of reading) 10uA以上+(2% of reading +0.5% of range)
AC(*2)15Hz-30Hz±(3% of reading + 5counts)+(2% of reading +0.2% of range)
30Hz-100KHz±(2% of reading + 3counts)
100KHz-1MHz±(5% of reading) 10uA以上+(2% of reading +0.5% of range)
DC(*3)DC±(2% of reading + 3counts)
 10uA以上
+(2% of reading +0.2% of range)
Range6(*1)AC+DCDC±(5% of reading) 10uA以上+(2% of reading +0.2% of range)
15Hz-100KHz
AC(*2)15Hz-30Hz
30Hz-100KHz
DC(*3)DC
リーケージ電圧レンジ(PEAK)
オートレンジRange1 - Range 60.0mV-15.00mV分解能0.1mV/1mV/0.01V
固定レンジ:レンジの6%以上Range1 - Range 60.0mV-15.00mV分解能0.1mV/1mV/0.01V
固定レンジ:レンジの6%未満Range2 - Range 60.0mV-900mV分解能0.1mV/1mV
オートレンジの確度
レンジモード周波数確度
Range1 - Range 5(*1)AC+DCDC±(2% of reading + 2mV)
15Hz-1MHz±(10% of reading + 2mV)
AC(*2)15Hz-1MHz
Range6(*1)AC+DCDC±(2% of reading + 3counts)
15Hz-1MHz±(10% of reading + 2counts)
AC(*2)15Hz-1MHz
固定レンジの確度
レンジモード周波数基本確度(レンジの6%以上) 加算誤差(レンジの6%未満)
Range1 - Range 5(*1)AC+DCDC±(2% of reading + 2mV)+(2% of reading +0.2% of range)
15Hz-100KHz±(10% of reading + 2mV)
100KHz-1MHz+(2% of reading +0.5% of range)
AC(*2)15Hz-100KHz+(2% of reading +0.2% of range)
100KHz-1MHz+(2% of reading +0.5% of range)
Range6(*1)AC+DCDC±(2% of reading + 3counts)+(2% of reading +0.2% of range)
15Hz-100KHz±(10% of reading + 2counts)
AC(*2)15Hz-100KHz
リーケージImaxレンジ
仕様は、リーケージ電流(RMS)と同じ
仕様は、リーケージ電流(Peak)と同じ
ライン電圧測定
レンジ0.0-277VAC
分解能0.1V
確度±(1.5% of reading + 0.2V),30-277V
一般事項
TCT及びRUNテストの時の連続した出力選択(連続した実行)TCTおよびRUN試験の連続的なパラメーター選択の作成:
"continous=ON"の設定時、出力はステップとステップの間でシャットダウンされませんが、TCTモードで、ライン条件の異なる設定の時、DUT出力は、パワーオンの時に25mSの間パワーオフになります。
※1.最終で測定した信号がrange5以上の場合、最大で合せて28Vpeak測定可能です。    最終で測定した信号がrange5以下の場合、最大で合せて12Vpeak測定可能です。 ※2. ACモードで、ハイパスフィルタのカットオフ点は、15Hzです。 ※3. DCモードで、ローパスフィルタのカットオフ点は、15Hzです。

500VA AC電源 (Opt.769)
定格出力最大630VA/500W
出力電圧0-150.0V/0-277.0V
出力電流4.20A/2.10A
※1.最終で測定した信号がrange5以上の場合、最大で合せて28Vpeak測定可能です。 最終で測定した信号がrange5以下の場合、最大で合せて12Vpeak測定可能です。 ※2. ACモードで、ハイパスフィルタのカットオフ点は、15Hzです。 ※3. DCモードで、ローパスフィルタのカットオフ点は、15Hzです。
