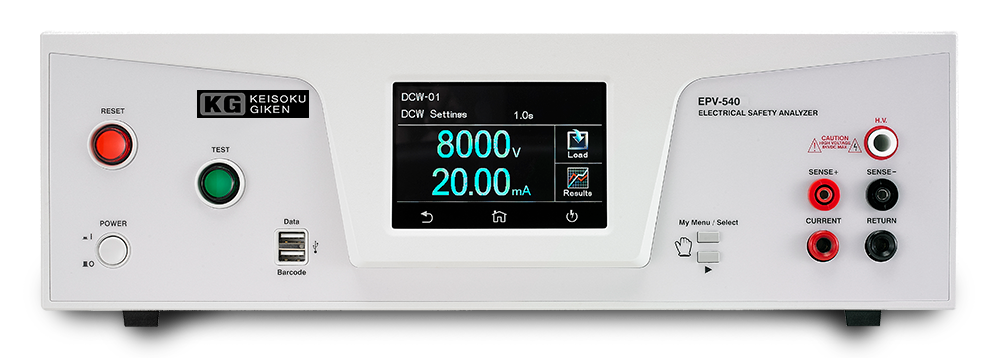

PVモジュール安全規格アナライザ(DC耐圧試験、絶縁抵抗試験、DCアース導通、PID)EPV-500シリーズは、4.3インチカラータッチパネルを採用した使いやすい安全規格アナライザです。PVモジュール試験に特化しており、本器1台でIECなどで要求されているDC耐電圧試験からPID試験まで対応することが可能です。




本体標準価格(税別)
¥884,000 ~ ¥1,038,000

  • 4.3インチカラータッチパネル採用
  • DC耐電圧8kV。 最新PV発電システム(IEC61730-2 ClassⅡ)の耐電圧試験に対応。
  • PID試験において20mAと高容量な出力。 一度に最大20個のパネルのテストが可能です。
  • PID試験出力はフローティングに対応。 ±の極性可変がH.V.側で可能です。
  • USB標準装備
  • ワールドワイド入力(100~120V、200~240V)
2020年1月版
型式内容標準価格
EPV-530耐電圧DC8kV,20mA/絶縁抵抗6kV,50GΩ/アース導通DC40A,600mΩ,8V
¥884,000
EPV-540耐電圧DC8kV,20mA/絶縁抵抗6kV,50GΩ/アース導通DC40A,600mΩ,8V
PID DC-2k~+2K,20mA
¥1,038,000
検査成績書
EPV-530/RECEPV-530検査成績書
¥40,000
EPV-540/RECEPV-540検査成績書
¥53,000
インターフェースアクセサリー
1505 *1インターロック機能解除キー
¥19,000
1528B(GPIB) *2GPIB I/Fカード
¥60,000
1535B(LAN) *2Ethernet I/Fカード
¥67,000
1536B(USB&RS232) *2USB & RS232 I/Fカード
¥42,000
*1 1505(インタロック機能解除キー)は、付属品で標準添付されております。
*2 1536B(USB&RS232C I/Fカード)は、標準で実装されております。またインターフェースはどれか一つのみ実装が可能です。
DC耐電圧試験
出力容量8kVdc / 20mA
設定
レンジ
分解能
確度
DC 出力電圧 [V]0 - 80001±(1.0% of setting + 0.5% of Range)
ランプアップ時間 [sec]0.1 - 999.90.1±(0.1% of setting + 0.05sec)
ランプダウン時間 [sec]0, 1.0 - 999.9
試験時間 [sec]0, 0.4 - 999.9 (0= 連続 )
電流オフセット電流 [μA]0.0 - 20000μA ( トータル + オフセット ≤ 20mA)
アーク放電検出1 - 9 ranges (9 最高感度 )
誤判定検出機能ランプ HIGH 、チャージ LOW 機能で検出
測定
レンジ
分解能
確度
DC 電圧 [kV] 耐電圧0.00 - 8.000.01±(1.0% of reading + 0.5% of Range)
DC 電流 [μA] ※0.0 - 400.00.1±(1.0% of reading + 0.5% of Range)
DC 電流 [mA] ※0.350 - 4.0000.001
3.50 - 20.000.01
※オートレンジ
絶縁抵抗試験
出力容量6kVdc / 50000MΩ
設定レンジ分解能確度
DC 出力電圧 [V]100 - 60001±(1.0% of setting + 0.5% of Range)
ランプアップ時間 [sec]0.1 - 999.90.1±(0.1% of setting + 0.05sec)
ランプダウン時間 [sec]0.0, 0.1 - 999.9
試験時間 [sec]0, 0.5 - 999.9 (0= 連続 )
遅延時間 [sec]0.5 - 999.9
誤判定検出機能チャージ LOW 機能で検出
測定
レンジ
分解能
確度
DC 電圧 [V] 100 - 60001± (1.0% of reading + 0.5% of Range)
抵抗 [MΩ]
( 絶縁抵抗 )
10 - 499V
500 - 6000V
【 100 – 499V 】
0.100–999.9, ±(8% of reading+0.1% of Range)
【 500 – 6000V 】
0.100–999.9, ±(2% of reading+0.1% of Range)
1000–9999, ±(5% of reading+0.1% of Range)
10000–50000, ±(15% of reading+0.1% of Range)
0.100- 1.9990.100 - 9.999
(1.000 - 9.999
電圧設定 >1000V)
0.0010.001
2.00 - 19.9910.00 - 99.990.010.01
20.0 - 199.9100.0 - 999.90.10.1
200 - 200001000 - 5000011
DC アース導通試験
出力容量40Adc / 600mΩ / 8Vdc
設定
レンジ
分解能
確度
出力 DC 電流 [A]3.00 - 40.000.01± (2% of setting + 0.5% of Range)
出力 DC 電圧 [V] (開放)3.00 -8.00
リードオフセット電流 [mΩ]0 - 1001± (1% of setting + 0.1% of Range)
試験時間 [sec]0, 0.5 - 999.9 (0 = 連続 )0.1±(0.1% of setting + 0.05sec)
測定
レンジ
分解能
確度
DC 電流 [A] ( アース導通 )0.00 - 40.000.01± (2% of reading + 0.5% of Range)
抵抗 [mΩ] ( アース導通 )0 - 6001± (2% of reading + 0.5% of Range)
PID 試験 ( 適合機種: EPV-540)
出力容量-2000 ~ 2000Vdc / 20mA
設定
レンジ
分解能
確度
DC 出力電圧 [V]-2000 ~ 2000V1±(1.0% of setting + 0.5% of Range)
ランプアップ時間 [sec]0.1 - 999.90.1±(0.1% of setting + 0.05sec)
ランプダウン時間 [sec]0.0, 1.0 - 999.9
試験時間 [sec]0, 0.1 - 999.9 (0= 連続 )
( 単位が秒の場合は 0.4s から )
測定
レンジ
分解能
確度
DC 電圧 [kV] PID 試験-2.00 - 2.000.01±(1.0% of reading + 0.5% of Range)
DC 電流 [μA] ※0.0 - 400.00.300 - 3.5000.1±(1.0% of reading + 0.5% of Range)
DC 電流 [mA] ※0.350 - 4.0000.300 - 3.5000.001
3.50 - 20.003.00 - 10.000.01
※オートレンジ
一般共通
入力電圧90 - 132Vac / 180 - 264Vac オートレンジ , 50 / 60Hz ± 5%
PLC リモートコントロール入力 : Test, Reset, Interlock, ファイル呼出 1-8
出力 : Pass , Fail , Processing
メモリ2000 ステップ異なるメモリとステップでユーザーが作成可能。
ディスプレイ4.3 インチ カラーディスプレイ ( タッチパネル )
セキリティRun Only, Recall Setups, Edit Setups, Full System Access で構成される
4つのセキリティレベルの設定が可能。
外部スキャナ
USB & RS232 インターフェース
GPIB インターフェース▲( 1528B(GPIB) )
LAN インターフェース▲( 1535B(LAN) )
言語実行画面で表示する言語は English( 英語 ) のみ
使用環境0 ~ 40 ℃ , 20 ~ 80%RH
サイズ (W×H×D) [mm]430×133×400
質量25.1kg
※ 標準:○ , オプション:▲
