多機能安全試験器（耐圧試験・絶縁抵抗試験・アース導通試験）「7800シリーズ（旧型名SE7400/SE7450シリーズ）」は、4.3インチカラータッチパネル採用ならびに操作パネルの表示言語に英語・日本語表示対応した使いやすい安全試験器です。
「コンパクトな2Uサイズ(88mm)に最大容量500VA」モデルやスキャナ内蔵モデルなど多彩なラインナップから用途にあわせた選定が可能です。

安全試験器7800シリーズ正面
7804　正面

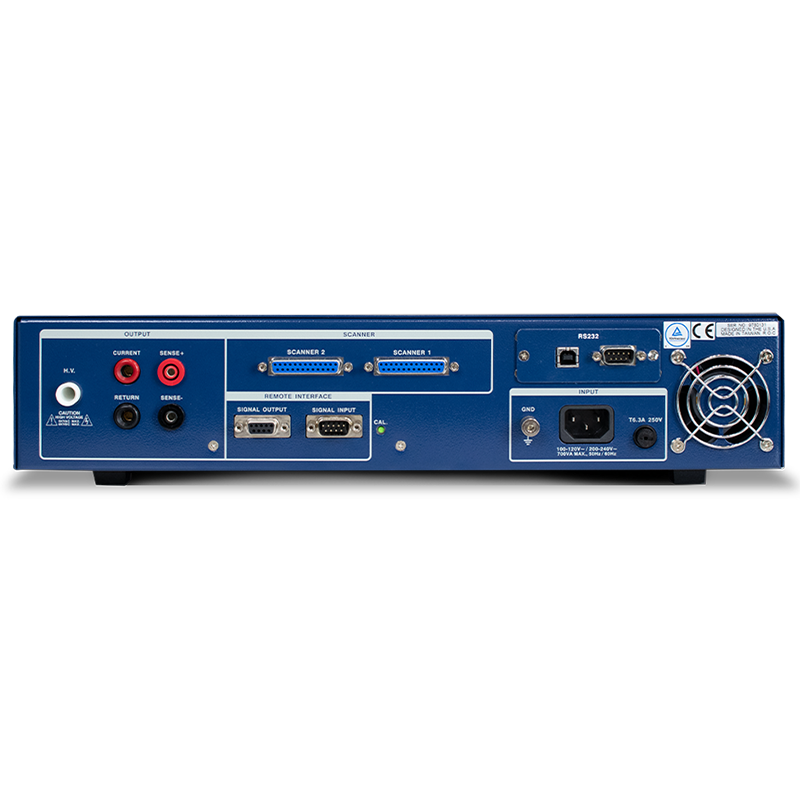

安全試験器7800シリーズ背面
7804　背面
安全規格リファレンスガイド

お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]

お問い合わせ

本体標準価格（税抜）：￥549,000～￥1,285,000　／　価格表・オプション情報はこちらをクリック　＞＞

型名AC耐電圧DC耐電圧絶縁抵抗アース導通グランド導通内蔵スキャナ外付スキャナ標準価格（税抜）
7800(SE7451)5kV, 100mA6kV, 20mA6kV, 50GΩ―標準搭載―SC6540シリーズ
¥804,000
7804(旧SE7440)5kV, 40mA6kV, 10mA40A、600mΩ、8V―
¥1,039,000
7820―――268-01(8ch)
¥549,000
7850(旧SE7430)6kV, 10mA6kV, 50GΩ―268-02(4ch)
¥601,000
7854(SE7452)5kV, 100mA6kV, 20mA40A、600mΩ、8V―
¥1,285,000
検査成績書
7800/REC7800の検査成績書
¥20,000
7804/REC7804の検査成績書
¥33,000
7820/REC7820の検査成績書
¥14,000
7850/REC7850の検査成績書
¥20,000
7854/REC7854の検査成績書
¥33,000
TCP製品別トレーサビリティ
（検査成績書のご注文が必要となります）
¥5,000
SCI標準器試験成績書
（検査成績書のご注文が必要となります）
¥20,000
工場出荷オプション
268-01（旧Opt.7006）8ch内蔵スキャナ追加 7820/7850用
¥261,000
268-024ch内蔵スキャナ追加 7820/7850用
¥216,000
Option 04 for 7804,7820,78503mA AC/DC Current Limit
¥45,000
Option 05 for 7804,7820,78505mA AC/DC Current Limit
¥45,000
Option 10 for 7804,7820,7850Burn Hipot Test
¥45,000
Option 12-78（旧Opt.798)DCW/IR 負出力変更
¥65,000
Option 13 for 7804,7820,7850ACW 400/800Hzレンジを追加
¥45,000
Option 15 for 7800DCW 6kV/50mAまで拡張
¥88,000
Option 16-78Advannced ARC Detection
¥45,000
インターフェースアクセサリー
38075(旧1505/1534)*1インターロック機能解除キー
¥7,000
39649*2プリンターポートインターフェース
¥67,000
39650（旧1528B）*2GP-IBインターフェース
¥67,000
39651（旧1535B）*2LANインターフェース
¥109,000
39597(旧1536B)*2USB＆RS-232Cインターフェース
¥67,000
*1 38075(インタロック機能解除キー)は、付属品で標準添付されております。
*2 39597(USB&RS232C I/Fカード)は、標準で実装されております。またインターフェースはどれか一つのみ実装が可能です。

※ オプション関係は全て「工場出荷時ご指定」となっており、ご購入後の追加は別途費用が発生しますのでご注意ください。

2Uサイズに最大4-in-1の機能と8chスキャナの搭載が可能

2UサイズにAC/DC耐電圧、絶縁抵抗およびアース導通機能を搭載。最大容量500VAモデルやスキャナ内蔵モデルなどコンパクトながらパワフルな試験が可能です。

型名AC耐電圧DC耐電圧絶縁抵抗アース導通グランド導通
7800(SE7451)5kV, 100mA6kV, 20mA6kV、50GΩ-標準搭載
7804(旧SE7440)5kV, 40mA6kV, 10mA40A,600mΩ,AC8V標準搭載
7820---標準搭載
7850(旧SE7430)6kV, 10mA6kV、50GΩ-標準搭載
7854(SE7452)5kV, 100mA6kV, 20mA40A,600mΩ,AC8V標準搭載

スマホライクなタッチパネルとわかりやすいアイコン表示

スマホライクなタッチパネルを採用。機能のアイコン表示により直観的に操作頂けます。 また、表示は日本語・英語・中国語の3ヶ国語の切替が可能。さらに100V～120V、200V～240Vの電源電圧 切替によりワールドワイドでご利用頂くことができます。

真の負電圧出力が可能（オプション）

Option 12-78（旧Opt.798)を実装することで、DC耐電圧および絶縁抵抗を最大-6000Vdcの真の負電圧出力が可能となります。負出力が必要な試験に関しては、PVモジュールの性能劣化試験におけるDC耐電圧試験：PIDテスト（IEC / TS62804-1テスト規格）やモーターの絶縁抵抗試験（IEEE 43規格）などがあり、本オプションと追加実装することで試験が可能となります。

用途に応じて本体へ内蔵可能なスキャナ装備

用途に応じAC耐圧(ACW)、DC耐圧(DCW)、絶縁抵抗(IR)用の8chまたは4chスキャナオプションを内蔵可能です。7820/7850専用となります。さらに外部スキャナユニットSC6540シリーズを追加し、最大16chまで拡張できます。

世界の安全規格に基づく4種類の試験をパッケージ

AC耐圧(ACW)、DC耐圧(DCW)、絶縁抵抗(IR)、アース導通(GB)を1台で試験可能！（7804および7854）

微小電流まで測定可能。AC電流測定で1μA、DC電流測定で0.1nAの測定分解能

電流測定レンジ測定分解能
AC 0 – 3.500mA0.001mA
DC 0 – 350.0nA0.1nA

AC耐電圧試験周波数 400/800Hzレンジ追加オプション

航空宇宙用の電子機器用の耐電圧試験用に400Hzおよび800Hzの交流周波数オプションを準備。航空機など400Hzかでは800Hzで駆動する電子機器へ対するAC耐電圧試験を実施することが可能です。

発見できなかった絶縁不良まで測定。アーク放電検出機能を装備

一般的な耐圧試験器では検出できない絶縁ケーブルのピンホールやPC基板上のパターン間不良など、10kHzまでのパルス状のアーク放電電流を測定し判定することができます。今まで見つかりづらかった絶縁不良まで測定でき、より厳しい試験が可能です。

追加アイテム不要でコンタクトチェック。チャージLow機能搭載

別途接続確認用に測定器や専用チェッカーを準備せずに、試験物とケーブル間に発生する容量成分を利用し接続を確認することができます。

連続印加試験が可能

Pro-VOLT機能により、ステップ毎に電圧が段階 的に昇圧させることが標準で可能です。 JIS C2110 の段階昇圧試験（下図）に準拠した試 験を行うことができます。

リアル電流の測定が可能

絶縁不良は抵抗成分の劣化から発生しますが、実際の耐電圧試験では容量成分を含んだ漏れ電流しか測定できません。リアル電流測定は、容量成分と抵抗分の電流を測定できる為、抵抗成分に流れる漏れ電流を測定することで、将来発生の可能性のある絶縁不良を探し出し、検査の品質向上へとつなげます。

グランド導通を標準装備

アース導通試験とは異なり、接地部に対して5V印加時に導通しているかを判定する機能です。電流値に関しては指定電流はなく、導通有無の確認だけとなります。本試験はULにおける要求事項となります。7800シリーズは全てのモデルで本グランド導通試験機能を標準装備しております。

バーコードリーダーに対応

専用のUSBポートにバーコードリーダー（USB-HIDに対応）を接続することで、QRコードを含むバーコードの読み込みが可能です。予め設定していたメモリ呼び出し、自動的に試験をさせることができます。メモリ選択ミスなどのヒューマンエラーを回避し、安全な試験を実現します。

※対応バーコードリーダーにつきましては、別途お問い合わせください。

USBメモリに対応

専用USBポートにUSBメモリを接続することで、データの保存先を内部メモリからUSBメモリへ変更することができます。これにより試験データの保存から、システムファイルと試験データファイルのインポートとエクスポートが可能となりました。

型名78007804782078507854
機能
AC 耐圧試験
（電流リミット　30 mA）		－○○○－
AC 耐圧試験
（電流リミット　100 mA）		○－－－○
DC 耐圧試験○○－○○
絶縁抵抗○○－－○
グランドボンド－○－－○
AC 耐圧試験 仕様　※特に記載のない限り「V=Vrms」「A=Arms」　（対象モデル：7800 7804 7820 7850 7854）
AC出力最大定格出力容量 5000 V / 100 mA5000 V / 30 mA5000 V / 30 mA5000 V / 30 mA5000 V / 100 mA
出力電圧範囲0～5000 V
出力電圧設定分解能1 V
出力電圧設定確度± (1.5 % of setting + 5 V)
出力周波数50 Hz/60 Hz ±0.1 %, 選択可能
出力波形正弦波、クレストファクター = 1.3～1.5
負荷変動・出力電圧安定度無負荷から最大負荷、Low LineからHigh Lineにおいて ± (1 % of output + 5 V)
(複合変動)
AC電流オフセット電流0.000～100.00 mA (PF=0.00～1.00)
*(合計電流 + 電流オフセット ≤100 mA)		0.000～40.00 mA (PF=0.00～1.00)
*(合計電流 + 電流オフセット ≤40 mA)		0.000～40.00 mA (PF=0.00～1.00)
*(合計電流 + 電流オフセット ≤40 mA)		0.000～40.00 mA (PF=0.00～1.00)
*(合計電流 + 電流オフセット ≤40 mA)		0.000～100.00 mA (PF=0.00～1.00)
*(合計電流 + 電流オフセット ≤100 mA)
出力方式PWMスイッチング - 昇圧トランス
AC測定電圧測定確度±(1.5 % of reading) @ 500 V以上
±(1.5 % of reading+1 count) @ 500 V未満
電圧測定分解能0.01 V
電流測定分解能/確度
（トータル）		 0.001 / ± (2% of reading + 2 counts)@ 0.000-4.000 mA
0.01 / ± (2% of reading + 2 counts)@ 3.50-40.00 mA
0.01 / ± (2% of reading + 6 counts)@ 3.50-99.99 mA (Models 7800 &7854)
電流測定分解能/確度
（リアル）		0.001 / ± (3% of reading + 50 uA)@ 0.000-9.999
0.01 / ± (3% of reading + 50 uA)@ 10.00-40.00
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　10.00-99.99(Models 7800 &7854)
All Ranges PF > 0.1 , V > 250 VAC
時間機能立上り時間設定範囲0.4～999.9 s Low Range = ON
0.5～999.9 s Low Range = OFF
分解能0.1 s
設定確度± (0.1 % + 0.05 s)
立下り時間設定範囲0.0, 1.0～999.9 s
分解能0.1 s
設定確度± (0.1 % of + 0.05 s)
試験時間設定範囲0, 0.4～999.9 s (0 = 連続)
0, 1.0～999.9 s (低電流レンジ選択時）
分解能0.1 s
設定確度± (0.1 % of + 0.05 s)
アーク検出1～9レンジ (9 = 最高感度)
DC 耐圧試験 仕様（対象モデル：7800 7804 7850 7854）
DC出力最大定格出力容量 6000 V / 10000 uA6000 V / 20000 uA-6000 V / 10000 uA6000 V / 20000 uA
出力電圧範囲0～6000 V
出力電圧設定分解能1
出力電圧設定確度± (1.5 % of setting + 5 V)
出力リップル＜ 4 % (6 kV / 20 mA 抵抗負荷に於いて)
DC電流オフセット電流0.0 - 10000 uA (Total current + current offset
Ramp High 電流0.0000～0.9999 μA、0.0001 μA、± (2 % of setting + 10 counts) Low Range=ON
1.000～9.999 μA、0.001 μA、± (2 % of setting + 10 counts) Low Range=ON
10.00～99.99 μA、0.01 μA、± (2 % of setting + 10 counts) Low Range=ON
100.0～999.9 μA、Low Range=ON、0.1 μA、± (2 % of setting + 2 counts)
1000～10000 μA、1 μA、± (2 % of setting + 2 counts)(Models 7800 &7850)
1000～20000 μA、1 μA、± (2 % of setting + 2 counts) (Models 7804 &7854)
Charge - Low 電流0.0～350.0 uA 自動/手動設定、電流レンジ 3レンジの場合。
0.00～35.00 uA 自動/手動設定、電流レンジ 6レンジの場合。
放電時間無負荷の場合は ≤ 50 ms、コンデンサ負荷の場合は
最大容量性負荷1 μF ＜ 1 kV、0.08 μF ＜ 4 kV,
0.75 μF ＜ 2 kV、0.04 μF ＜ 5 kV,
0.5 μF ＜ 3 kV、0.015 μF ＜ 6 kV
出力方式PWMスイッチング - 昇圧トランス
DC測定電圧測定確度± ( 1.5% of readingt) ＞ 500 V
± ( 1.5% of reading +1 count) ＜ 500 V
電圧測定分解能0.01 V
電流測定分解能/測定確度0.1 nA / ± (2% of reading + 10 counts)@ 0.0 - 400.0 nA, DC Low Range = ON.
0.001 uA / ± (2% of reading + 10 counts)@ 0.350 - 4.000 uA DC, Low Range = ON.
0.01 uA / ± (2% of reading + 10 counts)@ 3.50 - 40.00 uA DC, Low Range = ON.
0.1 uA / ± (2% of reading + 2 counts)@ 35.0 - 400.0 uA DC, Low Range=ON
0.0 - 400.0 uA DC, Low Range=OFF
0.001 mA / ± (2% of reading + 2 counts)@ 0.3000 - 3.500 mA DC
0.01 mA / ± (2% of reading + 2 counts)@ 3.00 - 10.00 mA DC
　　　　　　　　 3.00 - 20.00 mA DC(Models 7804 &7854)
時間機能立上り時間設定範囲0.4～999.9 s、Low Range = OFF
0.5～999.9 s、Low Range = ON
分解能0.1 s
設定確度± (0.1 % + 0.05 s)
立下り時間設定範囲0.0、1.0～999.9 s
分解能0.1 s
設定確度± (0.1 % of + 0.05 s)
試験時間設定範囲0、0.4～999.9 s (0 = 連続)
0、1.0～999.9 s 低電流レンジ選択時
分解能0.1 s
設定確度± (0.1 % of + 0.05 s)
アーク検出1～9レンジ (9 = 最高感度)
絶縁抵抗試験 仕様（対象モデル：7800 7804 7854）
DC出力出力電圧範囲10～6000 V
出力電圧設定分解能1 V
出力電圧設定確度± (1.5% of setting + 5V)@ 出力電圧1001～6000 V
± (1.5% of setting + 2 counts)@ 出力電圧10～1000 V
チャージ電流最大 20 mApeak未満
上限/下限抵抗設定値分解能0.01 MΩ@ 0.10～99.99 MΩ　（HI-LIMIT:0=OFF)
　　1.00～99.99 MΩ　出力電圧＞1000 V
0.1 MΩ@ 100.0～999.9 MΩ
1 MΩ@ 1000～50000 MΩ
上限/下限抵抗設定値設定確度0.10–99.99 MΩ, ±(2% of setting+2 counts)@ 0.10～99.99 MΩ
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 1.00～99.99 MΩ 出力電圧＞1000 V
100–999.9 MΩ, ±(5% of setting+2 counts)@ 100.0～999.9 MΩ
1000–50000 MΩ, ±(15% of setting+2 counts)@ 1000～50000 MΩ
時間機能立上り時間設定範囲0.1 – 999.9 s
分解能0.1s
設定確度± (0.1% + 0.05 s)
立下り時間設定範囲0.0, 1.0-999.9 s
分解能0.1s
設定確度± (0.1% + 0.05)
試験時間設定範囲0, 0.5 - 999.9s or 0 (0=continuous)
分解能0.1s
設定確度± (0.1% + 0.05)
遅延時間設定範囲0.5～999.9 s
分解能0.1s
設定確度± (0.1% + 0.05)
チャージロウ電流0.000～3.500uA or Auto Set
グランドボンド試験 仕様（対象モデル：7804 7854）
AC出力出力電流設定範囲1.00～40.00 A
分解能0.01 A
設定確度± (2 % of setting + 2 counts)
出力電圧設定範囲3.00～8.00 V
分解能0.01 V
設定確度± (2 % of setting + 3 counts) 開回路モード
出力周波数50 Hz/60 Hz ± 0.1 %, ユーザ選択
出力レギュレーション± (1% of output + 0.02 A)@最大負荷以下
最大負荷1.00–10.00 A@ 0–600 mΩ
10.01–30.00 A@ 0–200 mΩ
30.01–40.00 A@ 0–150 mΩ
設定抵抗測定値オフセット 設定範囲0～200 mΩ
設定分解能1 mΩ
設定確度± (2 % of setting + 2 counts)
上限/下限
設定抵抗値 		設定範囲0～150 mΩ(30.01～40.00 A), 0=OFF
0～200 mΩ(10.01～30.00 A), 0=OFF
0～600 mΩ( 6.00～10.00 A), 0=OFF
設定確度± (2 % of setting + 2 counts)@ 6.00～40 A
± (3 % of setting + 3 counts)@ 1.00-5.99 A
設定分解能1 mΩ
上限下限
電圧設定値		設定範囲0～6.00 V , 0 = OFF
設定分解能0.01 V
設定確度± (2 % of setting + 2 counts)
出力電圧
オフセット V		設定範囲0.00～6.00 V
設定分解能0.01 V
設定確度± (2 % of setting + 2 counts)
試験時間 s設定範囲0, 0.5～999.9 s(0=continuous)
設定分解能0.1 s
設定確度±(0.1% + 0.05 sec)
コンティニュティ試験 仕様
出力電流, DC1A range : 1.000 Ω
0.1A range : 10.00 Ω
0.01A range : 100.0 Ω
0.001A range : 1000 Ω
0.0001A range : 10000 Ω
1A is Max
設定上限/下限設定抵抗値
分解能@範囲/設定確度		0.001 Ω@ 0.000～1.000 Ω / ± (1% of setting + 3 counts)
0.01 Ω@ 1.01～10.00 Ω/ ± (1% of setting + 3 counts)
0.1 Ω@ 10.1～100.0 Ω/ ± (1% of setting + 3 counts)
1 Ω@ 101～1000 Ω/ ± (1% of setting + 3 counts)
　 1 Ω@ 1001～10000 Ω/ ± (1% of setting + 10 counts)
試験時間 s設定範囲0, 0.4～999.9 s(0=continuous)
設定分解能0.1 s
設定確度±(0.1% + 0.05 s)
測定測定抵抗オフセット測定範囲0.000～10.00 Ω
測定分解能0.001/0.01 Ω
測定確度± (1 % of reading + 3 counts)
その他の機能
メモリ2000 steps、メモリあたり最大200 steps
表示器4.3型カラーディスプレイ (タッチパネル)
校正内蔵プログラムと外部測定器により可能
自動校正アラート機能により、次の校正時期を通知。
アラーム音量レンジ0～9 (0 = OFF、1 = 音量最小、9 = 音量最大)
インターフェース
USBハードウェアUSB＆RS232C (標準)
GPIB (IEEE-488.2)、RS232/Ethernet または USB Printer (オプション)
ターミネータ受信時LF,送信時LF
PLC リモートコントロール入力 : Test、Reset、ファイル呼出1～15
ハードウェア インターロック：インターロック信号が無効の場合、正弦波とアンプのリレーを直接制御します。
出力 : Pass、Fail、Test-in-Process (出力リレー接点の定格は 1 AAC / 125 VAC、0.5 ADC / 30 VDC)
一般仕様
供給電源入力定格単相2線
入力電圧/周波数100～120 VAC / 200～240 VAC ± 10 % オートレンジ、50/60 Hz ±5 %
入力電力最大負荷時1300 VA700 VA600 VA600 VA1300 VA
質量本体のみ20.4 kg18.6 kg15.4 kg15.9 kg21 kg
寸法 (W×H×D)突起部含まずベンチまたはラック マウント (高さ 2U)、前脚のtilt up 形式
430 × 88.1 × 400 mm
環境条件動作環境屋内使用
動作温度0 ℃～ +40 ℃
動作湿度20 % RH ～ 85% RH (結露なし)
保存温度 -20 ℃～ +60 ℃
保存湿度20% RH ～ 85% RH (結露なし)
高度2000 m 以下
冷却方式ファンによる強制空冷
耐電圧入力-出力間AC 1500 V、1 分間印加で異常なし
入力-FG間AC 1500 V、1 分間印加で異常なし
絶縁抵抗入力-FG間DC 500 V、30 MΩ 以上
付属品
取扱説明書× 1
電源ケーブル× 1
ヒューズ15 A / 250 VAC
(ファストブロー)
(品番：37999)		6.3 A / 250 VAC
(スローブロー)
(品番：37780)		6.3 A / 250 VAC
(スローブロー)
(品番：37780)		6.3 A / 250 VAC
(スローブロー)
(品番：37780)		15 A / 250 VAC
(ファストブロー)
(品番：37999)
インターロック解除コネクタ× 1　 (品番：38075)
高電圧ケーブル× 1　 (品番：04040A-08)
高電流出力ケーブル－× 1
(品番：38489)		－－× 1
(品番：38489)
リターンケーブル× 2
(品番：02100A-13)		－× 2
(品番：02100A-13)		× 2
(品番：02100A-13)		－
高電流リターンケーブル－× 1　(品番：38490)－－× 1　(品番：38490)
USBケーブル 1.8 m× 1 (AB-Type)　(品番：39066)
アダプターボックス× 1
(品番：36544)		× 1
(品番：38482)		× 1
(品番：36544)		× 1
(品番：36544)		× 1
(品番：38482)
2U ラック マウント ハンドル× 1　(品番：38794)
2U ラック マウント ブラケット× 1　(品番：38793)
ねじ M4 x 12mm FHMS× 1 (ラック マウント ハンドル用)　(品番：38549)
8GB USBフラッシュドライブ× 1
(品番：39571)		－× 1
(品番：39571)		× 1
(品番：39571)		－
オプションユニット
CODE詳細
01
（268-01）		－－連続性装備
内蔵 8 チャンネル
スキャナー		連続性装備
内蔵 8 チャンネル
スキャナー		－
02
（268-02）		－－連続性装備
内蔵 4 チャンネル
スキャナー 		連続性装備
内蔵 4 チャンネル
スキャナー 		－
04－3 mA AC/DC 出力制限－
05－5 mA AC/DC 出力制限－
07
（品番：39649）		プリンターポート
08
（品番：39650）		GPIB カード
09
（品番：39651）		イーサネット カード
10Burn Hipot テストBurn Hipot テストBurn Hipot テスト
12-78Negative DCWNegative DCW－Negative DCWNegative DCW
13－400/800 Hz AC
Hipot 出力		400/800 Hz AC
Hipot 出力		400/800 Hz AC
Hipot 出力		－
14－－Mimic HU3
コマンド セット		Mimic HU3
コマンド セット		－
15DCW 6kV/50mA
+放電回路		－－－－
16-78アドバンス　アーク検出機能

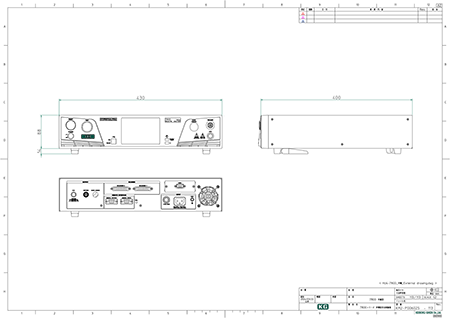

7800外観図PDF
7800外観図DXF

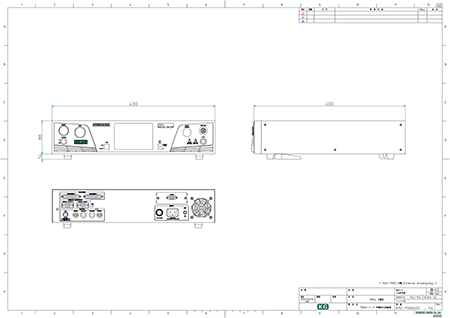

7804外観図PDF
7804外観図DXF

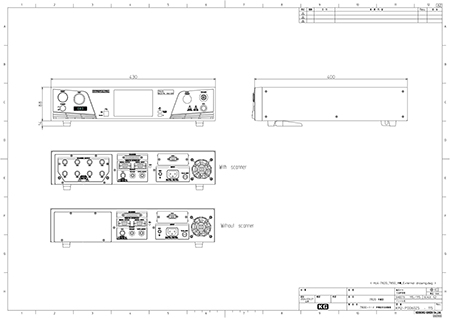

7820外観図PDF
7820外観図DXF

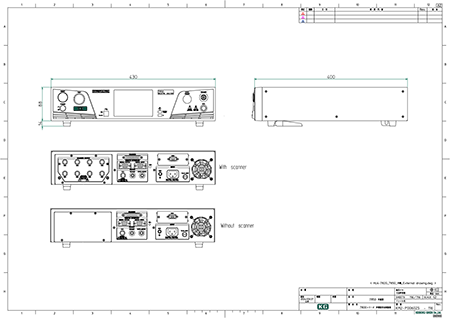

7850外観図PDF
7850外観図DXF

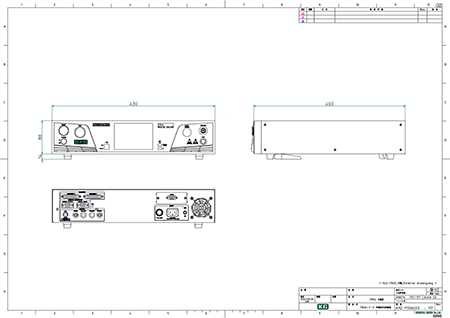

7854外観図PDF
7854外観図DXF
ダイジェストカタログ

安全試験器を活用したアプリケーションをご紹介します。

安全試験(耐電圧/絶縁抵抗/アース導通）
DUT(モーター）の巻き線抵抗と絶縁抵抗の測定可能な耐電圧試験器
モーターなどの巻き線抵抗や絶縁抵抗が測定可能な安全規格試験器
2024-01-10
安全試験(耐電圧/絶縁抵抗/アース導通）
IKシリーズを用いたディスコン棒及び高電圧検電器の自主試験方法について
2023-12-13
製品機能紹介
インターロック機能以外の感電防止機能を搭載した安全試験器
より安全な作業の為に二重化された安全試験器の感電防止機能
2023-11-01
全般共通
多機能で10kg以下と軽量・コンパクトな安全試験器
労働基準法で定められた重量物以下の軽量安全試験器
2023-10-11
安全試験(耐電圧/絶縁抵抗/アース導通）
アース導通試験と耐電圧試験の試験時間短縮可能な安全試験器
アース導通(GB)と耐電圧(ACW,DCW)を同時に試験可能な安全試験器
2023-09-20
その他測定
供試製品(DUT)へ通電中に耐電圧試験可能な安全試験器
2023-09-13
記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせ頂けますようお願い致します。
