アース導通試験器「7300シリーズ」は、30A~60Aまでのアース導通(Ground Bond)試験に対応しており、電源投入時には自己診断機能が動作し、フロントパネルからソフトウェアによる校正が可能です。


本体標準価格(税別)
¥352,000 ~ ¥491,000

  • 40A~60Aまでのアース導通(Ground Bond)試験に対応
  • リニアアンプ回路を内蔵
  • 128×64ドットのグラフィックスLCDを装備
  • モデル7314は7100シリーズと接続して連動させることが可能
  • 10個のメモリを内蔵しており、各メモリ毎に3ステップのプログラム(計30ステップ)が記憶可能
  • 電源投入時に自己診断機能が動作
  • フロントパネルからソフトウェアによる校正が可能
  • 次回校正時期を内蔵時計で管理し、期限を知らせるアラート機能を搭載
  • 内蔵のPLCリモートインターフェースにより外部制御が可能
  • キーロック機能搭載
  • 外部接点によるインターロックが可能
2020年1月版
型名詳細標準価格(税抜)

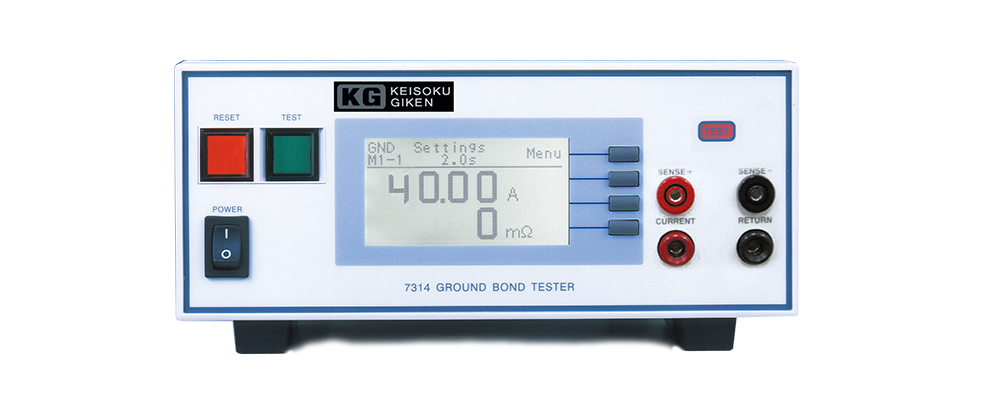

7314アース導通 AC40A , 600mΩ , AC8V
¥352,000
7316アース導通 AC60A , 600mΩ , AC12V
¥491,000
7314/REC7314検査成績書
¥14,000
7316/REC7316検査成績書
¥14,000
Opt.7031出力端子リアパネルへ変更 7314用
¥51,000
1505*1インターロック機能解除キー
¥19,000
※ 工場出荷時のみ入力電圧の変更(115V/230V)が可能です。(無償)
*1 1505(インタロック機能解除キー)は、付属品で標準添付されております。
7314外観図PDF

7314外観図PDF

7316外観図PDF

7316外観図PDF

型名73147316
低抵抗試験(GROUND BOND)
AC出力電流1 - 40A1 - 60A
AC出力電圧最大 8V最大 12V
出力周波数50Hz/60Hz±0.1% (選択可能)
設定
最大リミットレンジ抵抗値[mΩ]0 - 6000 - 2000 - 1500 - 6000 - 3000 - 150
AC電流[A]1.00 - 10.0010.01 - 30.0030.01 - 40.001.00 - 15.0015.01 - 30.0030.01 - 60.00
分解能1mΩ
確度抵抗測定確度と同じ
最小リミットレンジ抵抗値[mΩ]0 - 6000 - 2000 - 1500 - 6000 - 3000 - 150
AC電流[A]1.00 - 10.0010.01 - 30.0030.01 - 40.001.00 - 15.0015.01 - 30.0030.01 - 60.00
分解能1mΩ
確度抵抗測定確度と同じ
負荷オフセット抵抗レンジ[mΩ]0 - 100mΩ(Auto/Manual)
分解能1mΩ
確度±(2% of setting + 2 counts)
試験時間レンジ0, 0.5 - 999.9 sec (0=連続)
分解能0.1sec
確度±(0.1% of setting + 0.05 sec)
測定
AC電流レンジ1.00 - 40.00A1.00 - 60.00A
分解能0.01A
確度±(3% of Reading + 3 counts)
抵抗レンジ[mΩ]0 - 6000 - 6000 - 2000 - 1500 - 6000 - 6000 - 3000 - 150
AC電流[A]1.00 - 5.996.00 - 10.0010.01 - 30.0030.01 - 40.001.00 - 5.996.00 - 15.0015.01 - 30.0030.01 - 60.00
分解能1mΩ
確度±(3% of reading + 3 counts)±(2% of reading + 2 counts)±(3% of reading + 3 counts)±(2% of reading + 2 counts)
一般
入力電圧 AC100/200Vac±10%, 115/230Vac±15%, 50/60Hz±5%
入力ヒューズ10A15A
PLC リモート入力Test, Reset, Withstand Processing, Memory1,2,3, Interlock
出力Pass, Fail, Processing, Reset Out, Start Out
メモリメモリ数:10,ステップ数:3(合計30ステップ)
表示128×64 グラフィックLCD
キーロック機能不用意な操作によるプログラム等の変更を防止可能
校正内蔵プログラムと外部測定器により可能
ベリフィケーションソフトウェアによる、不合格判定機能内蔵
アラーム音量10段階設定:0 - 9,0=OFF,1=最小,9=最大
環境0 - 40℃、20 - 80%RH
サイズ215mm(W)×89mm(H)×430mm(D)430mm(W)×130mm(H)×400mm(D)
ネット重量14kg20kg
標準アクセサリ
電源コード×1 (10A)×1 (15A)
ヒューズ×2 (ヒューズホルダ内部の予備ヒューズを含む)×1 (基板上に取り付け)
インターロックキー×1 (品番:1505)
高電流テストケーブル 30A, 1.5m--
高電流リターンテストケーブル 30A, 1.5m--
高電流テストケーブル 30A, 1.6m--
高電流リターンテストケーブル 30A, 1.6m--
高電流テストケーブル 40A, 1.6m×1 (品番:1137)-
高電流リターンテストケーブル 40A, 1.6m×1 (品番:1138)-
高電流テストケーブル 60A, 1.65m-×1 (品番:1160)
高電流リターンテストケーブル 60A, 1.65m-×1 (品番:1161)
オプション
Opt.7487142との連動動作用リアパネル仕様-
安全試験器カタログ

安全試験器カタログ

記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問合せ頂けますようお願い致します。
