ポータブルACアース導通試験器「260シリーズ」は、質量4.3kg、設置面積がA4用紙サイズに収まるというコンパクトサイズのアース導通試験器です。(266除く)
AC60Aのアース導通試験に対応し、ほとんどの操作は本体中心にある大型ロータリーノブを介して行うため、非常に簡単で直観的なシンプル操作で試験を行うことが出来ます。
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ本体標準価格(税抜):¥354,000~¥653,000 / 価格表・オプション情報はこちらをクリック >>
型名 | ACアース導通 | 寸法 (W×H×D) mm | 質量 | 標準価格(税抜) |
---|---|---|---|---|
264 | AC40A、600mΩ、8V | 215x88x300 | 約4.3kg | ¥354,000 |
266 | AC60A、600mΩ、12V | 430x132x300 | 約9.0kg | ¥653,000 |
検査成績書 |
||||
264/REC | 264の検査成績書 | ¥14,000 |
||
266/REC | 266の検査成績書 | ¥14,000 |
||
TCP | 製品別トレーサビリティ (検査成績書のご注文が必要となります) | ¥5,000 |
||
SCI | 標準器試験成績書 (検査成績書のご注文が必要となります) | ¥20,000 |
||
工場出荷オプション |
||||
Option 01-26 | Rear Output Kit | ¥44,000 |
||
Option 03-26 | USBインターフェース | ¥18,000 |
||
Option 09-26 | 電圧降下表示変更 | ¥18,000 |
※ オプション関係は全て「工場出荷時ご指定」となっており、ご購入後の追加は別途費用が発生しますのでご注意ください。
- 特長
- 仕様
- カタログ
- アプリケーション
簡単操作!大型ロータリーノブを採用
ほとんどの操作は本体中心にある大型ロータリーノブを介して行うので非常に簡単で直観的なシンプル操作で試験を行うことができ、ローカルでのご使用が多い安全試験器の操作性が向上します。
クラス最軽量を実現
スイッチングトランス採用によりクラス最軽量4.2kg A4用紙サイズと小型・軽量化を実現しました。(266除く)
機器の移動や持ち運びが多い現場での使用に最適です。従来のアース導通試験器の質量に対し約84%の軽量化となりました。
40Aまたは60Aの大電流出力が可能
40Aまたは60Aの2つの出力モデルの選択が可能です。様々なアース導通試験規格に対応することができます。
自動オフセット機能を標準搭載
mΩ単位の自動オフセット機能を搭載。事前に使用するケーブル抵抗値をオフセット設定することで4端子法を用いらず、高精度に接地抵抗測定が可能です。
電圧降下表示変更(オプション)
アース導通試験では、印加電流における抵抗測定における合否判定となっております。本オプションを追加することで、抵抗測定から実際の電圧降下分の電圧測定へ変更することができます。
型名 | 264 | 266 | ||
---|---|---|---|---|
低抵抗試験(保護導通試験) 仕様 ※特に記載のない限り「V=Vrms」「A=Arms」 |
||||
AC出力 | 出力容量 | 40 A / 600 mΩ / 8 V | 60 A / 600 mΩ / 12 V | |
出力電流範囲 | 3.0~40.0 A | 3.0~60.0 A | ||
設定分解能 | 0.1 A | |||
出力周波数 | 50 Hz/60 Hz ±0.1 %, ユーザー選択可能 | |||
設定確度 | ±(2 % of setting +0.1A) | |||
出力電圧 | 8 V (固定) | 12 V (固定) | ||
最大負荷 | 3.0~10.0 A / 0~600 mΩ, 10.1~30.0 A / 0~200 mΩ, 30.1~40.0 A / 0~150 mΩ | 3.0~15.0 A / 0~600 mΩ, 15.1~30.0 A / 0~200 mΩ, 30.1~60.0 A / 0~150 mΩ | ||
オフセット | 設定範囲 | 0~100 mΩ | ||
分解能 | 1 mΩ | |||
設定確度 | ±(2 % of setting +2 mΩ) | |||
電流測定 | 電流測定範囲 | 0.0~40.0 A | 0.0~60.0 A | |
分解能 | 0.1 A | |||
測定確度 | ±(3 % of reading +0.1 A) | |||
抵抗測定 | 抵抗測定確度 | 0~600 mΩ | ±(3 % of reading +3 mΩ) for 3~5.9 A, ±(2 % of reading +2 mΩ) for 6~40 A | ±(3 % of reading +3 mΩ) for 3~5.9 A, ±(2 % of reading +2 mΩ) for 6~60 A |
分解能 | 1 mΩ | |||
時間機能 | 立上り時間 | 設定範囲 | 0.1 s (固定) | |
設定確度 | ±0.05 s | |||
試験時間 | 設定範囲 | 0, 0.5~240.0 s (0=連続) | ||
分解能 | 0.1 s | |||
設定確度 | ±(0.1 % +0.05 s) | |||
その他の機能 |
||||
メモリ | 最大5メモリ | |||
セキュリティー | Run Only Mode(RUN) - テストパラメータおよびメモリロケーションへのアクセスを制限 Memory Mode(MEM)- テストパラメータの変更を制限、メモリロケーションへのアクセスを許可 |
|||
校正 | 内蔵プログラムと外部測定器により可能 | |||
電圧降下表示 | 抵抗測定の代わりに電圧降下を表示 (オプション) | |||
インターフェース |
||||
USB | ハードウェア | USB ソケットB タイプ (オプション) | ||
ターミネータ | 受信時LF、送信時LF | |||
PLCリモートコントロール | 入力: テスト、リセット、インターロック | |||
出力: 合格、不合格、試験中 | ||||
一般仕様 |
||||
供給電源 | 入力定格 | 単相2線 | ||
入力電圧/周波数 | AC 100~120 Vrms/AC 200~240 Vrms ±10 %, 50 Hz/60 Hz ±5 % | AC 100~240 Vrms ±10 %, 50 Hz/60 Hz ±5 % | ||
入力電力 | 最大負荷時 | 850 VA以下 | 1000 VA以下 | |
入力電流 | 最大負荷時 | 10 A (AC 10 A / 250 V Slow-Blow) | 12 A (AC 12 A / 250 V Slow-Blow) | |
質量 | 本体のみ | 約 4.2 kg | 約 9.2 kg | |

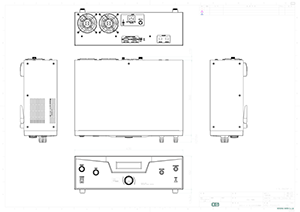

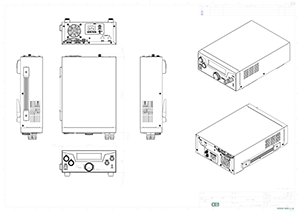

外形寸法 (W×H×D) | 215 × 88 × 300 mm | 430 × 132 × 300 mm | ||
環境条件 | 動作環境 | 屋内使用 | ||
動作温度 | 0 ℃~ +40 ℃ | |||
動作湿度 | 20 % RH~85 % RH(結露なし) | |||
保存温度 | -20 ℃~ +60 ℃ | |||
保存湿度 | 20 % RH~85 % RH(結露なし) | |||
高度 | 2000 m 以下 | |||
冷却方式 | ファンによる強制空冷 | |||
耐電圧 | 入力-出力間 | AC 1500 V、1 分間印加で異常なし | ||
入力-FG間 | AC 1500 V、1 分間印加で異常なし | |||
絶縁抵抗 | 入力-FG間 | DC 500 V、30 MΩ 以上 | ||
付属品 |
||||
取扱説明書 | × 1 | |||
電源ケーブル | × 1 | |||
ヒューズ | × 1 (264:10 A, 266:12 A) | |||
インターロック解除コネクタ | × 1 (品番:38075) | |||
電流テストケーブル | × 1 (品番:99-10724-01) | × 1 (品番:40406) | ||
電流リターンケーブル | × 1 (品番:99-10725-01) | × 1 (品番:99-10238-01) | ||
USBケーブル | × 1 (品番:39066) (オプション03付与時) | |||
オプション |
||||
Code | 01 | Rear Output | ||
03 | Activate USB Port | |||
09 | Display Voltage Drop | |||
※モデルオプションラベルについて |
||||

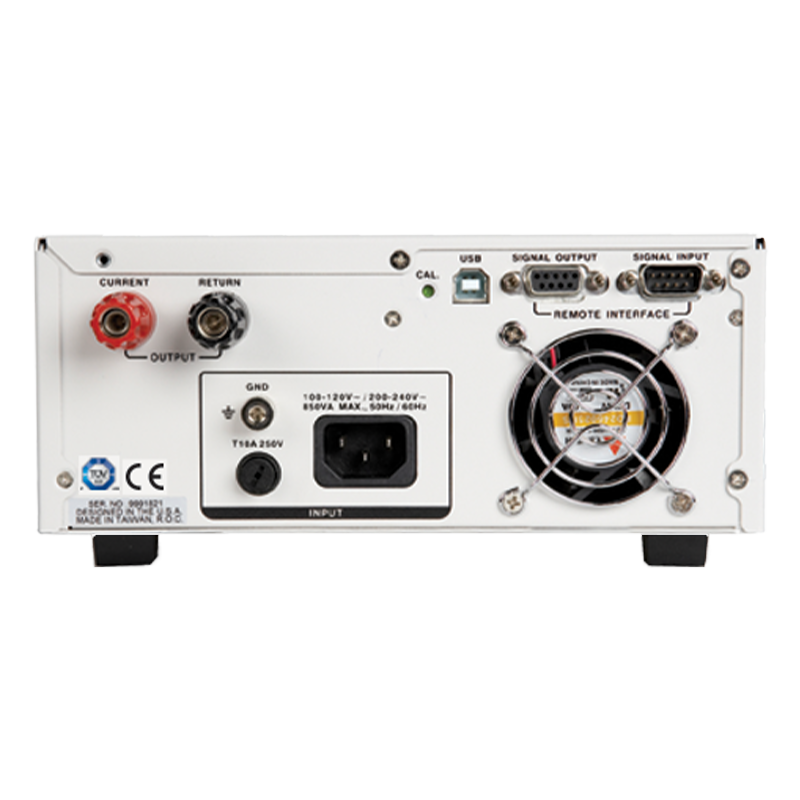

本機のリアパネルには、オプションコードが記載されたラベルがあります。 例えば、オプションコードは次のように表示されます。 | option 01 → OPT: 01 option 01 と 02 → OPT: 0102 |
|||
※オプション09 - について |
||||
このオプションをインストールすると、試験器は測定された抵抗ではなく、負荷全体の電圧降下を表示します。 電圧の上限値、下限値、およびオフセットを編集するために、新しいテストパラメータとコマンドを使用できます。 本オプションが機器に装着されている場合、以下の仕様表が適用されます。 |
||||
型名 | 264 | 266 |
||
オプション09 Display Voltage Drop 仕様 ※特に記載のない限り「V=Vrms」「A=Arms」 |
||||
オフセット | 設定範囲 | 0.00~4.00 V | 0.00~6.00 V | |
分解能 | 0.01 V | |||
設定確度 | ±(2 % of setting +2 counts) | |||
電圧設定 | 設定範囲 | 0.00~6.00 V (3.0~40.0 A) | 0.00~9.00 V (3.0~60.0 A) | |
分解能 | 0.01 V | |||
設定確度 | ±(2 % of setting +2 counts) | |||
時間機能 | 試験時間 | 設定範囲 | 0, 0.5~240.0 s (0=連続) | |
分解能 | 0.1 s | |||
設定確度 | ±(0.1 % of setting +0.05 s) | |||
電流測定 | 電流測定範囲 | 0.0~40.0 A | 0.0~60.0 A | |
分解能 | 0.1 A | |||
測定確度 | ±(3 % of reading +1 count) | |||
電圧測定 | 電流測定範囲 | 0.0~40.0 A | 0.0~60.0 A | |
分解能 | 0.01 V | |||
測定確度 | ±(2 % of reading +2 counts) | ±(3 % of reading +3 counts) for 3~5.9 A, ±(2 % of reading +2 counts) for 6~60 A |
