交流電子負荷及び直流電子負荷として使用可能。ご利用シーンに合わせてご活用頂けるマルチ相電子負荷です。複数台組み合わせた容量拡張で、システム構成は思いのままです。
長く使うものにこそ求められる価値を搭載。先を見据えた電子負荷です。

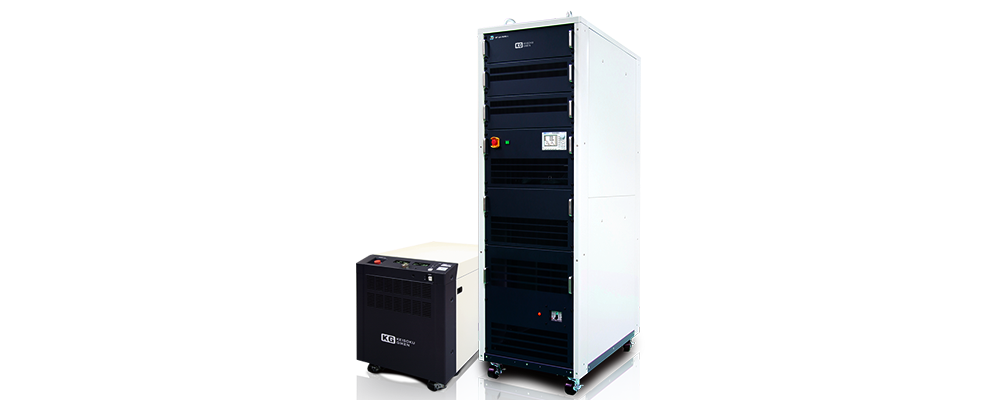

単体で10kW/50kW、並列接続により最大50kW/200kW(単相2線/単相3線/三相3線)まで容量拡張可能です。


本体標準価格(税別)
¥3,750,000 ~

負荷機能

交直両用の多彩な負荷モード

モデルにより異なりますが、交流・直流モードにおいて最大12の負荷モードに対応しております。
【負荷モード 直流】
モデル CC CR CV CP CC+CV CP+CV MPPT
NT-AA-10KE-L
NT-AA-10KE-L
NT-AA-50KE-L
【負荷モード 交流】
モデル CC CR CP CF PF GCC GCR
NT-AA-10KE-L
NT-AA-10KE-L
NT-AA-50KE-L

高電圧に対応

電子部品の高電圧化に伴う各種高電圧機器の出力負荷試験に広く対応できるよう1台で最大1500V、2台直列接続で1500Vまで対応しております。
【直流】
モデル Lowレンジ Highレンジ
NT-AA-10KE-L 70~340V 140~680V
NT-AA-10KE-LC 70~340V 140~680V
NT-AA-50KE-L 20~750V(40~1500V)
【交流】
モデル Lowレンジ Highレンジ
NT-AA-10KE-L 50~240V 100~480V
NT-AA-10KE-LC 50~240V 100~480V
NT-AA-50KE-L 20~350Vrms

MPPT モード

PVパネルを直接接続してIV特性などの試験が可能なMPPTモード(山登り法*)を搭載。*最大電力が得られるまで動作電圧と電流を調整し続ける制御方法です。

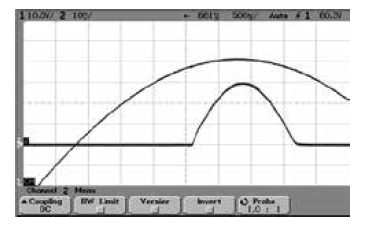

CFモード(クレストファクタ設定)

クレストファクタ(波高率)は1.4(サイン波)~ 4.0の範囲まで0.1のきざみで任意に設定可能です。これによりコンデンサインプット型のスイッチング電源などのクレストファクタを再現した試験が可能です。

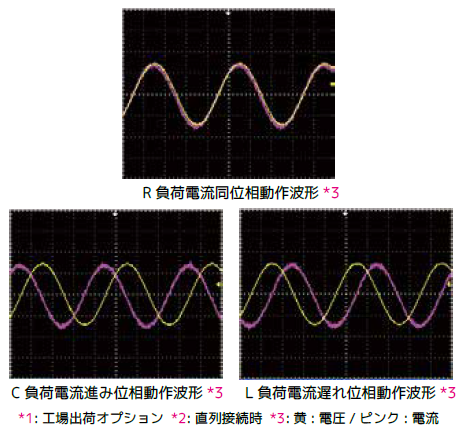

PFモード(進み、遅れ電流位相設定)

容量性負荷(C)、抵抗負荷(R)、誘導性負荷(L)の各負荷模擬が1台で可能です。-90deg~+90degの範囲で位相設定でき、力率による設定も可能となっています。インバータの出力負荷として最適です。

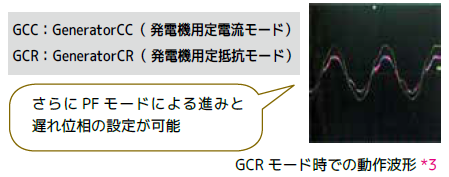

GCC/GCRモード (発電機出力向け工場出荷時オプション:AX-OP10)

エンジン発電機のように出力波形に歪みが含まれていても、新しい負荷モードGCC及びGCRでは安定して負荷を取ることができます。

周波数400Hz対応 (工場出荷時オプション:AX-OP05)

標準の対応周波数は40~70Hzとなっておりますが、オプションをご指定頂ければ航空機・船舶向けなどの交流400Hz(380Hz~420Hz)に対応が可能となります。また40~420Hzまでシームレスに応答可能な特注オプションを用意。産業用モーターインバータ(別途平滑用インダクタンスは必要)の評価・試験へも応用可能です。(対応機種:NT-AA-10KE-L)

系統連系(回生)

系統連系規定に準拠

系統連系保護装置認定試験に準拠した、系統監視ならびに保護機能を装備しており、一般的な市販パワーコンディショナと同等の監視・保護機能を有し、エネルギーを安全に無駄なく循環させることができます。各種系統監視機能は任意の値に設定が可能です。

回生電力ノイズ CISPRのClassAに準拠

回生電力ノイズがClassAに準拠。回生電力ノイズに起因した他の機器への動作不良などの影響がないように低ノイズとなっております。

業界最高水準の90%以上の回生効率

90%以上(定格負荷時)と高効率を実現。さらに定格電力の15%以上であれば80%以上の回生効率を実現。負荷電力の広範囲で高効率回生が可能です。

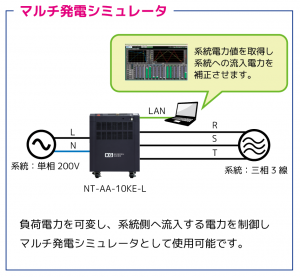

系統側電力測定(工場出荷時オプション:AX-OP08)

系統側の積算電力及び有効電力(瞬時電力)を測定することができます。この機能を応用させて、負荷電力を可変し系統側へ流入する電力を制御・補正することでマルチ発電シミュレータとして使用可能です 。ソフトウェアによる発電動作の模擬できるため、スマートグリッドの実証実験などに最適です。 (対応機種:NT-AA-10KE-L、NT-AA-10KE-LC)

FRT機能に対応

本体にバッテリーを内蔵。停電時における単独運転検出後も本体の機能としては継続して運転し、系統復電時に再度動作させてパワーコンディショナーとして安定供給できる機能を追加しております。(対応機種:NT-AA-10KE-LC)

トランスを用いた電気絶縁を採用

電子負荷-系統間はトランスによる電気絶縁。安心・安全設計となっております。

系統側単相3線入力電圧選択(工場出荷オプション:AX-OP10)

単相3線(単相2線接続可)方式へ入力電圧を変更することができます。また3相4線220V、230Vなども特注で対応可能です。(対応機種:NT-AA-10KE-L)

ユーザーインターフェース

使いやすくシンプルなダイヤル操作

様々な機能や設定を快適に操作できる大型のダイヤル(ロータリーノブ)を装備しました。直感的操作を重視して出来る限りシンプルな操作としました。

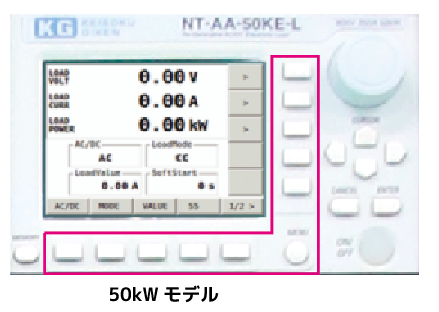

オシロライクな操作性

オシロスコープのボタン配列と操作性を採用。LCD画面上のボタンイメージに割り付けたファンクションが切り替わり、直観的な操作が可能です。

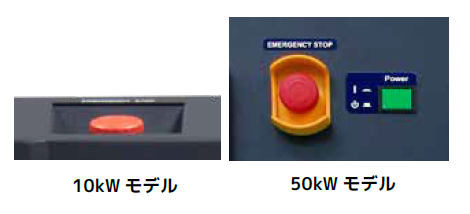

非常停止ボタン

カーエレ業界では必須となっている非常停止ボタンを装備。動作時はパワーラインのゲートブロック(コンダクタによる強制オープン ) します。誤動作を防ぐように 10kW・50kWそれぞれガード付きとなっており、外部制御 (Di 入力 )も可能です。

インターフェース

豊富なインターフェース

RS-232C、LAN(Ethernet)、PLC インターフェースを共通で標準装備しており、上位PCからの自動化を含めたリモート制御を行うことができます。さらに10kWモデルではUSBも標準装備しております。またオプションでGP-IB(AX-OP04)も選択することが可能です。
【負荷モード 直流】
モデル LAN USB RS-232C GP-IB Di/Do Ai
NT-AA-10KE-L 〇*
NT-AA-10KE-LC 〇*
NT-AA-50KE-L

*:工場出荷オプション

アナログ入力信号(Ai) :CC / CP / 電流位相設定 デジタル入力信号(Di) :Load ON / OFF デジタル出力信号(Do):各種アラーム

赤外線リモコン(オプション:AX-OP06 10kWモデルのみ)

本体から離れた場所からも安全・確実に試験の操作が行える赤外線リモコンをオプションでご用意しました。また、テンキ―としてもご利用頂けますので、電流値などの数値を素早く入力することが可能です。

電圧、電流モニタ(オプション:AX-OP03 10kWモデルのみ、50kWは標準装備)

オプションとしてBNCコネクタ(絶縁)により電圧、電流の モニタ(オシロスコープ等による波形観測)が可能です。 電圧 10V/1000V/50Ω BNC端子/絶縁出力 電流10V/200A/50Ω BNC端子/絶縁出力

その他

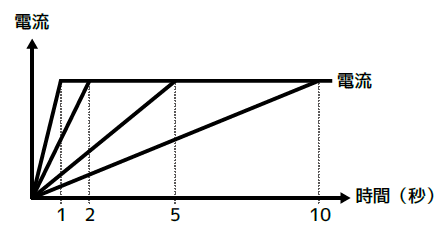

ソフトスタート機能

電流立ち上がりまでの時間設定として1秒/2秒/5秒/10秒の4種類から選択できますので、試験対象の電源等の応答性に合わせて柔軟に対応することが可能です。

本体保護機能

電電子負荷装置本体には、8種類の保護機能を実装し安全な試験運用に対応しております。

耐震対策に便利なアジャスター固定金具(オプション:AX-OP09 10kWモデルのみ)

アジャスター固定金具をオプションでご用意。アンカーボルトで床面に直接打ち込んで本器を固定できるため、地震対策としてご利用頂けます。

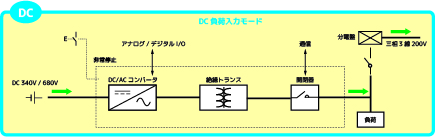

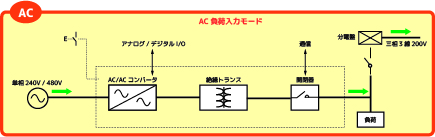

単結概要図

交流・直流それぞれのモード時の単結図となります。

直列運転による最大1,500V対応(50kWモデル:オプション)

広範囲なDC入力を利用し、マルチパワーインターフェースパワコンとしてご利用頂くことができます。直列接続が2台まで可能で、入力電圧を最大1500V、最大容量100kWまで対応することができます。また50KW 1台で1500Vに対応したモデル(最大250kW)もございます。

拡張容量最大250kW(50kWモデル)

マスタースレーブ構成3台で三相150kW、5台組み合わせることで、最大250kWまで拡張することが可能です。急速充電器の試験や大容量のEVバッテリー試験などにご活用頂けます。
型名概要標準価格(税別)
NT-AA-10KE-L回生型交直両用電子負荷(単相10kW モデル)
¥3,750,000
NT-AA-10KE-LC回生型交直両用電子負荷(単相10kW モデル)
¥4,000,000
NT-AA-50KE-L回生型交直両用電子負荷(単相50kW モデル)お問合せ下さい
NT-AA-10KE-L/RECNT-AA-10KE-L検査成績書
¥20,000
NT-AA-10KE-LC/RECNT-AA-10KE-LC検査成績書
¥20,000
NT-AA-50KE-L/RECNT-AA-50KE-L検査成績書お問合せ下さい
AX-OP01マスタースレーブ接続1mケーブルオプション
¥5,000
AX-OP02マスタースレーブ接続3mケーブルオプション
¥5,000
AX-OP03電圧・電流モニタオプション
¥250,000
AX-OP04*2GP-IBインターフェースオプション
¥70,000
AX-OP05*2負荷側周波数400Hz対応オプション
¥485,000
AX-OP06*2赤外線リモコンオプション
¥9,000
AX-OP07ACケーブル3mオプション
¥20,000
AX-OP08*2系統側電力測定オプション
¥150,000
AX-OP09*2アジャスター金具
¥9,000
AX-OP10*2系統側単相3線200V化オプション
¥352,000
AX-OP11*2発電機用負荷モード追加オプション
¥69,000
*2 : 10kWモデル専用オプション
NT-AA-10KE(オプション金具付)

NT-AA-10KE(オプション金具付)
外観図PDF

NT-AA-10KE操作部

NT-AA-10KE操作部
外観図PDF

K05260S-109_3のサムネイル

NT-AA-10KE(オプション金具無)
外観図PDF

NT-AA-50KE外観図PDF

NT-AA-50KE-L
外観図PDF

NT-AA-10KE-L 仕様
型名NT-AA-10KE-L
LowレンジHighレンジ
負荷部定格定格電力0 ~ 10kW
動作周波数DC, 40 ~ 70Hz(400Hz はオプション )
定格電流60Arms 120Apeak / 60Adc30Arms 60Apeak / 30Adc
定格電圧240Vrms / 340Vdc480Vrms / 680Vdc
最小動作電圧50Vrms / 70Vdc100Vrms / 140Vdc
回生効率最大90%以上(定格入出力時)
CC モード設定範囲0 ~ 60Arms / 0 ~ 60Adc0 ~ 30Arms / 0 ~ 30Adc
分解能50mA25mA
設定確度 *1, 2±1.0% of Setting ±0.2A(DC,50/60Hz時)
力率設定範囲±1.00(AC モードのみ )
力率設定分解能0.01(AC モードのみ )
位相差設定範囲± 90deg(AC モードのみ )
位相差設定分解能1deg(AC モードのみ )
CR モード設定範囲AC:0.9 ~ 3.4k Ω/ DC:1.2 ~ 3.4k ΩAC:3.4 ~ 6.8k Ω/ DC:4.7 ~ 6.8k Ω
設定分解能10S
設定確度 *1±1.0% of 換算電流値 ± 0.2A(DC,50/60Hz時)
CV モード
(DC モードのみ )
設定範囲70 ~ 340V140 ~ 680V
設定分解能0.5V1V
設定確度±1.0% of Setting ± 1V±1.0% of Setting ± 2V
CP モード設定範囲0 ~ 10kW
設定分解能20W
設定確度 *1±1.0% of Setting ± 40W(DC,50/60Hz時)
MPPTモード(DC モードのみ )山登り法
CFモード
(AC モードのみ )
設定範囲1.4 ~ 4.0( ピーク電流に制限有り )
設定分解能0.1
応答速度電圧----
電流400usec 以下 (DC200V 入力、電圧 Low レンジ時 )
電流リミット設定範囲0 ~ 120Aac / 0 ~ 60Adc0 ~ 60Aac / 0 ~ 30Adc
設定分解能0.5A1.0A
電圧リミット設定範囲50 ~ 240Vrms / 70 ~ 340Vdc100 ~ 480Vrms / 140 ~ 680V
設定分解能0.5V1.0V
電力リミット設定範囲100W ~ 10kW
設定分解能20W
ソフトスタート設定範囲1, 2, 5, 10sec
電圧測定測定範囲0 ~ 748V
測定確度± 2.0% of meas ± 1V
測定分解能±0.8V
電流測定測定範囲0 ~ 66A (60A+10%)
測定確度± 2.0% of meas ± 0.2A
測定分解能±0.12A
ピーク電流測定測定範囲0 ~ 132A (120A+10%)
測定確度±2.0% of meas±0.2A
測定分解能±0.12A
有効電力測定測定範囲0 ~ 11kW (10kW+10%)
測定確度± 4.0% of meas ± 1W
測定分解能±0.1W
皮相電力測定測定範囲0 ~ 11kVA (10kVA+10%)
測定確度±2% of meas±40VA
測定分解能±0.1VA
力率測定測定範囲±1.00
測定確度±10% of measure
測定分解能0.01
周波数測定測定範囲40 ~ 70Hz
測定確度±10% of measure
測定分解能1Hz
保護機能非常停止、内部過電圧、内部過熱、過電流、過電圧、低電圧、過電力、
過周波数、低周波数、DC側逆接続
系統保護機能過電流、過電圧、不足電圧、過周波数、不足周波数、
単独運転検出受動、単独運転検出能動
インターフェース標準RS-232C, USB, Ethernet(LAN)
オプションGP-IB
外部コントロールDIフォトカプラ入力
DOフォトカプラ出力 ( オープンコレクタ )
AI0 ~ 10V(CC/CP/ 位相差 )
モニタ出力
( オプション )
電圧0 ~ 10V / 0 ~ 1000V, BNC/50Ω/絶縁出力
電流0 ~ 10V / 0 ~ 200A, BNC/50Ω/絶縁出力
並列接続 (Master/Slave)1P2W1 ~ 5 台
1P3W2 / 4 台
3P3W3台
一般仕様動作領域系統側入力 : 3相3線202V ± 20V, 50/60Hz
負荷側 : AC 50~480Vrms / DC 70~680V
電源消費電力200VA 以下 ( スタンバイ状態 )
外形寸法W450×H638×D700mm
質量171kg
動作標高1000m以下
環境温度0 ~ +40℃
環境湿度20 ~ 85%RH( 結露、腐食性ガスの無いこと )
*1 : 5A以下使用範囲外 *2 : 50/60Hz
NT-AA-10KE-LC 仕様
型名 CE対応品NT-AA-10KE-LC
LowレンジHighレンジ
負荷部定格定格電力0 ~ 10kW
動作周波数DC, 40 ~ 70Hz(400Hz はオプション )
定格電流60Arms 120Apeak / 60Adc30Arms 60Apeak / 30Adc
定格電圧240Vrms / 340Vdc480Vrms / 680Vdc
最小動作電圧50Vrms / 70Vdc100Vrms / 140Vdc
回生効率最大90%以上(定格入出力時)
CC モード設定範囲0 ~ 60Arms / 0 ~ 60Adc0 ~ 30Arms / 0 ~ 30Adc
分解能50mA25mA
設定確度 *1, 2±1.0% of Setting ±0.2A(DC,50/60Hz時)
力率設定範囲±1.00(AC モードのみ )
力率設定分解能0.01(AC モードのみ )
位相差設定範囲± 90deg(AC モードのみ )
位相差設定分解能1deg(AC モードのみ )
CR モード設定範囲AC:0.9 ~ 3.4k Ω/ DC:1.2 ~ 3.4k ΩAC:3.4 ~ 6.8k Ω/ DC:4.7 ~ 6.8k Ω
設定分解能10S
設定確度 *1±1.0% of 換算電流値 ± 0.2A(DC,50/60Hz時)
CV モード
(DC モードのみ )
設定範囲70 ~ 340V140 ~ 680V
設定分解能0.5V1V
設定確度±1.0% of Setting ± 1V±1.0% of Setting ± 2V
CP モード設定範囲0 ~ 10kW
設定分解能20W
設定確度 *1±1.0% of Setting ± 40W(DC,50/60Hz時)
MPPTモード(DC モードのみ )山登り法
CFモード
(AC モードのみ )
設定範囲1.4 ~ 4.0( ピーク電流に制限有り )
設定分解能0.1
応答速度電圧----
電流400usec 以下 (DC200V 入力、電圧 Low レンジ時 )
電流リミット設定範囲0 ~ 120Aac / 0 ~ 60Adc0 ~ 60Aac / 0 ~ 30Adc
設定分解能0.5A1.0A
電圧リミット設定範囲50 ~ 240Vrms / 70 ~ 340Vdc100 ~ 480Vrms / 140 ~ 680V
設定分解能0.5V1.0V
電力リミット設定範囲100W ~ 10kW
設定分解能20W
ソフトスタート設定範囲1, 2, 5, 10sec
電圧測定測定範囲0 ~ 748V
測定確度± 2.0% of meas ± 1V
測定分解能±0.8V
電流測定測定範囲0 ~ 66A (60A+10%)
測定確度± 2.0% of meas ± 0.2A
測定分解能±0.12A
ピーク電流測定測定範囲0 ~ 132A (120A+10%)
測定確度±2.0% of meas±0.2A
測定分解能±0.12A
有効電力測定測定範囲0 ~ 11kW (10kW+10%)
測定確度± 4.0% of meas ± 1W
測定分解能±0.1W
皮相電力測定測定範囲0 ~ 11kVA (10kVA+10%)
測定確度±2% of meas±40VA
測定分解能±0.1VA
力率測定測定範囲±1.00
測定確度±10% of setteing
測定分解能0.01
周波数測定測定範囲40 ~ 70Hz
測定確度±10% of setteing
測定分解能1Hz
保護機能非常停止、内部過電圧、内部過熱、過電流、過電圧、低電圧、過電力、
過周波数、低周波数、DC側逆接続
系統保護機能過電流、過電圧、不足電圧、過周波数、不足周波数、
単独運転検出受動、単独運転検出能動
インターフェース標準RS-232C, USB, Ethernet(LAN)
オプションGP-IB
外部コントロールDIフォトカプラ入力
DOフォトカプラ出力 ( オープンコレクタ )
AI0 ~ 10V(CC/CP/ 位相差 )
モニタ出力
( オプション )
電圧0 ~ 10V / 0 ~ 1000V, BNC/50Ω/絶縁出力
電流0 ~ 10V / 0 ~ 200A, BNC/50Ω/絶縁出力
並列接続 (Master/Slave)1P2W1 ~ 5 台
1P3W2 / 4 台
3P3W3台
一般仕様動作領域系統側入力 : 3相4線400V ± 40V, 50/60Hz
負荷側 : AC 50~480Vrms / DC 70~680V
電源消費電力200VA 以下 ( スタンバイ状態 )
外形寸法W450×H638×D700mm
質量171kg
動作標高1000m以下
環境温度0 ~ +40℃
環境湿度20 ~ 85%RH( 結露、腐食性ガスの無いこと )
*1 : 5A以下使用範囲外 *2 : 50/60Hz
NT-AA-50KE-L 仕様
型名 NT-AA-50KE-L
負荷部定格定格電力0 ~ 50kW
動作周波数DC, 40 ~ 70Hz
定格電流AC175Arms/ DC200Amax
定格電圧AC350Vrms / DC750V
最小動作電圧AC20rmsV / DC20V
回生効率最大90%以上(定格入出力時)
CCモード設定範囲AC0 ~ 175Arms / DC0 ~ 200A
分解能250mA
設定確度 *1±1.0% of setting ±1.25A@DC / ±2.0% of setting ±2.5A@AC50/60Hz
力率設定範囲±1.00(AC モードのみ )
力率設定分解能0.01(AC モードのみ )
位相差設定範囲± 90deg(AC モードのみ )
位相差設定分解能1deg(AC モードのみ )
CRモード設定範囲AC:0.12 ~ 1.4kΩ / DC:0.10 ~ 3.00kΩ
設定分解能50S
設定確度 *2±2.0% of 換算電流値±2.5A
CVモード
(DCモードのみ)
設定範囲20 ~ 750V
設定分解能1V
設定確度±1% of setting ±2V
CPモード設定範囲0 ~ 50kW
設定分解能20W
設定確度±2.0% of setting ±200W@DC、@AC50/60Hz
MPPTモード(DC モードのみ )山登り法(工場出荷オプション)
CC+CVモード設定範囲、分解能、確度はCCモード及びCVモードに準拠
CP+CVモード設定範囲、分解能、確度はCPモード及びCVモードに準拠
電流応答速度5ms (DC400V入力時)
電流リミット設定範囲0 ~ 250Aac / 0~200Adc
設定分解能250mA
電圧リミット設定範囲20 ~ 510Vac / 20 ~ 760Vdc
設定分解能1V
電力リミット設定範囲100 ~ 50kW
設定分解能100W
ソフトスタート設定範囲0, 1, 2, 5, 10sec
電圧測定測定範囲0~750V
測定確度±1.0% of meas. ±1V
電流測定測定範囲0~200A
測定確度±1.0% of meas. ±1A
ピーク電流測定測定範囲200A以上
有効電力測定測定範囲50kW以上
測定確度±2.0% of meas. ±250W
皮相電力測定測定範囲50kVA以上
力率測定測定範囲±1.00
周波数測定測定範囲40 ~ 70Hz
保護機能非常停止、内部過電圧、過電流、過電圧、低電圧、過電力、
過周波数、低周波数、DC側逆接続
系統保護機能過電流、過電圧、不足電圧、過周波数、不足周波数、
単独運転検出受動、単独運転検出能動
インターフェース標準RS-232C, LAN
オプション無し
外部コントロールDIフォトカプラ入力(DC12~24V/8mA)
DOフォトカプラ出力オープンコレクタ(DC24V/10mA、推奨1mA)
AI0 ~ 10V (CC, CCリミット, CV, CVリミット, CP, CPリミット, 位相設定)
モニタ出力電圧0 ~ 10V / 0 ~ 1000V, BNC/50Ω/絶縁出力
電流0 ~ 10V / 0 ~ 200A, BNC/50Ω/絶縁出力
並列接続
(Master/Slave)
1P2W4台
1P3W2 / 4台
3P3W3台
直列接続(Master/Slave)DCモードのみ2台(工場出荷オプション)
一般仕様動作領域系統側入力: 3相3線400±40V, 50/60Hz
負荷側: AC 20~350Vrms / DC 20~750V
電源消費電力800VA以下
外形寸法W600×H1906×D900mm
質量780kg以下
動作標高1000m以下
環境温度0 ~ 40℃
環境湿度20 ~ 85%RH(結露、腐食性ガスがないこと)
*1 : 25A以下使用範囲外 *2 : 25A以下使用範囲外、1Ω以下使用範囲外

Ene-phantシリーズカタログ

直流・回生型電源
回生電子負荷カタログ

記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問合せ頂けますようお願い致します。
