コントロールソフトウェア「AC E-Load Playerシリーズ」販売開始のご案内

株式会社 計測技術研究所(本社所在地:神奈川県横浜市 代表取締役社長 渡辺祐二)は、シーケンス作成・制御を行うコントロールソフトウェア「AC E-Load Player」シリーズの販売を開始したことを発表いたしました。

シーケンス作成・制御アプリケーションソフトウェア

本製品は交流電子負荷「3270/32701シリーズ」専用のアプリケーションソフトウェアです。単独運転と同期運転(三相及びマスタースレーブ動作)の2種類があり、シーケンスの作成、実行、モニタリングとロギング、直接制御、専用機能アシスト、パラメータ設定の5種類の機能がパッケージされております。三相モードにも対応し、LAN通信による遠隔制御が可能です。

主な特長

機能に応じて2つのアプリケーションソフトを準備

単独運転か同期運転(三相動作やマスタースレーブ動作)に応じて2種類のソフトを準備。

型名動作制限
AC E-Load Player/Single単独運転(電子負荷1台毎の制御、最大接続数:8台)
AC E-Load Player/Multi単独運転の機能に加え、同期運転 (マスタースレーブ動作する電子負荷複数台の制御。
最大接続数:ブースト・三相接続いずれか8組(マスター機のみを1台とカウントし制御))

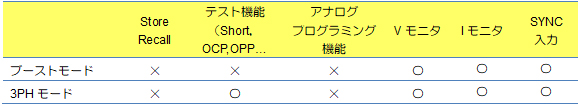

※同期運転時では電子負荷の機能制約により、下表の機能が制限されます。

動作制限
提供共通機能

「AC E-Load Playerシリーズ」では下記の機能をPC上で実行することができます。

  1. シーケンスの作成と実行
  2. 直接操作
  3. モニタリングとロギング
  4. 専用機能(テスト機能)のアシスト
  5. パラメータ設定
シーケンス作成と実行およびロギング機能

シーケンスの設定ではソフトウェア上のシーケンス作成画面にステップ値を直接入力する方法と、表計算ソフトウェア(Excel)で予め作成したステップや時間を読み込む2種類を準備しております。最大8台同時にシーケンス運転することができ、それぞれ実行時の測定値やグラフ表示と測定データをロギングしCSV形式で保存することが可能です。

直接制御およびモニタリング機能

CC,リニアCC,CR,CPの基本モード、CF、PF設定、正負半波整流制御モードを直接制御可能です。また直接制御時の測定データは、測定グラフウィンドウにより選択した測定項目の表示やグラフ波形でモニタリング表示が簡単に観測することができます。

交流電子負荷専用機能を簡単に設定可能!専用テストのアシスト機能

「3270/32701シリーズ」の専用テスト機能(Short, OPP, OCP, Non-L, NL+CR, FUSE, BATT, TRANS, INRUS, SURGE)を簡単に設定できることが可能です。設定内容を補足するアシスト画面やテスト機能実行時の電流波形パターンが画面上に更新される為、取扱説明書なく専用機能を使うことが可能です。

パラメータ設定機能

「3270/32701シリーズ」のConfigパラメータの設定変更ができます。設定内容を補足するアシスト画面が表示され、設定の参考にすることが出来ます。

価格

型名内容標準価格(税抜)
AC E-Load Player/Single3270/32701シリーズアプリケーションソフト(単独運転)¥99,000
AC E-Load Player/Multi3270/32701シリーズアプリケーションソフト(同期運転)¥199,000

※ソフトウェアはCD-ROMで提供。別途ライセンス認証用のUSBドングルも付属されます。

推奨動作環境

機種IBM PC/AT互換機
OSWindows® 10 Home/Pro 64bit(日本語版)
CPUインテルCorei3以上
メモリ8GB以上
ディスプレイ解像度1600 × 900 以上 推奨
ストレージ(空き容量)16GB以上(ログデータ量に依存)
通信インターフェース(どちらか一方)Ethernet(LAN)※1、GP-IB※2
その他光学ドライブ ※3、USBポート ※4

※1 安定してご使用いただくため有線での接続を推奨いたします。 ※2 GPIB- USBインターフェース(NI社 GPIB-USB-HS+ 等)を使用することでUSBポートを用いて通信が可能です。 ※3 ソフトウェアインストール用です。ソフトウェアはCD-Rで納品されます。 ※4 USBドングル接続用です。

発売開始時期

2021年12月3日より受注開始
