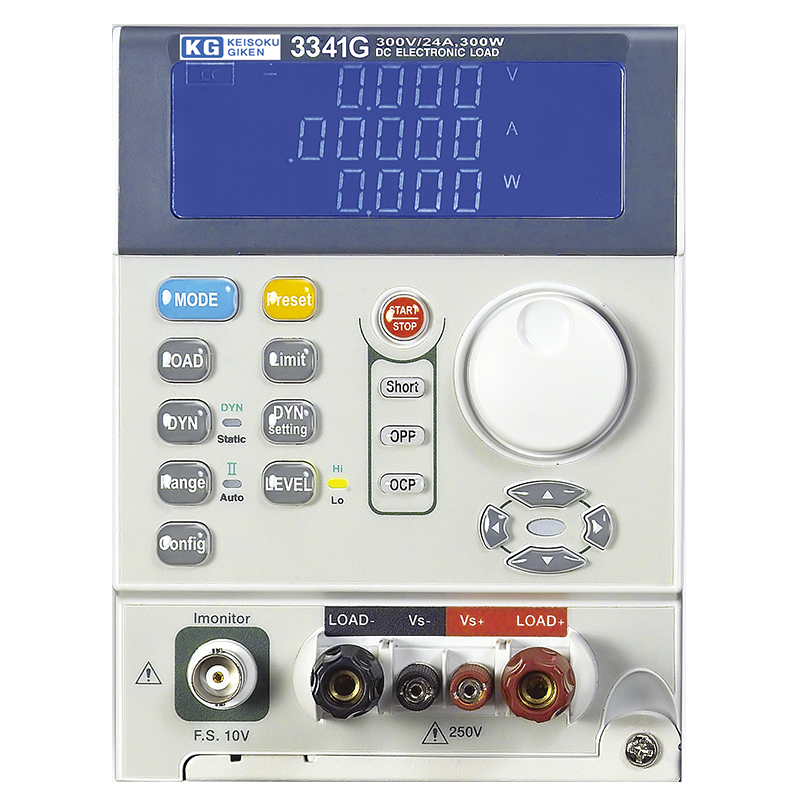

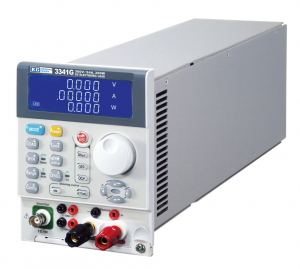

3340Gシリーズは、LED関連製品のドライバーテストに特化したLEDモード搭載型の電子負荷装置です。フレーム実装によるモジュールタイプのため、組み合わせによりニーズに合わせてチャンネル数でご利用頂けます(フレーム1台で8チャンネルまで実装可能)。
本体標準価格(税抜):¥256,000~¥417,000 / 価格表・オプション情報はこちらをクリック >>
*フレームは別売です。
型名 | 電圧 | 電流 | 電力 | 標準価格(税抜) |
---|---|---|---|---|
3341G | 300V | 24A | 300W | ¥256,000 |
3342G | 500V | 12A | 300W | ¥279,000 |
3343G | 500V | 24A | 300W | ¥348,000 |
3342G-600-12 | 600V | 12A | 300W | ¥303,000 |
3343G-600-24 | 600V | 24A | 300W | ¥376,000 |
33401G | 500V | 6A | 150Wx2 | ¥376,000 |
33401G-600-6 | 600V | 6A | 150Wx2 | ¥417,000 |
3302F | 1チャンネルフレーム | ¥126,000 |
||
3305F | 2チャンネルフレーム | ¥164,000 |
||
3300F | 4チャンネルフレーム | ¥193,000 |
||
13300F810 | RS-232Cインターフェースオプション | ¥28,000 |
||
13300F811 | GP-IBインターフェースオプション | ¥45,000 |
||
13300F812 | USBインターフェースオプション | ¥43,000 |
||
13300F813 | LANインターフェースオプション | ¥86,000 |
- LEDモードの設定について

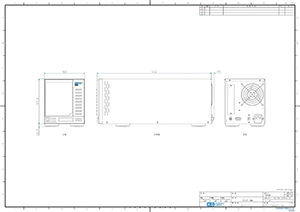

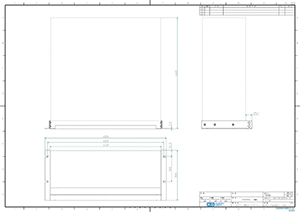

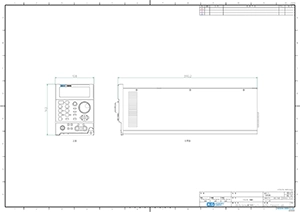

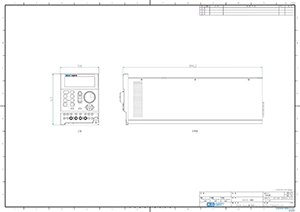

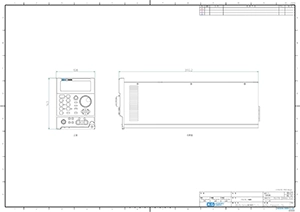

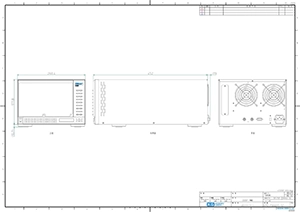

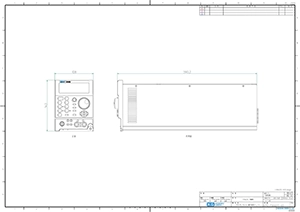

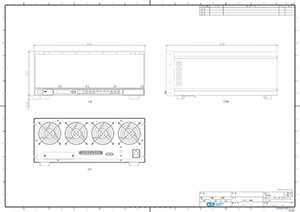

- 外観図
- 仕様
- カタログ
- アプリケーション
LEDモードは、流れ始めるポイントVd電圧と安定時の電圧Vo、電流Ioから算出した抵抗値Rdを設定することで動作します。 右図はLED負荷の電流・電圧波形です。赤線はCRモードのみで動作した場合のイメージです。 I-Vカーブで考えた場合、RdはV1(右図ではVo)とVdの差分をIoで割った結果がRdとなり、それが近似値となります。 V1-Vd/Io=Rd 従って、電子負荷へVd、Vo、Rdを設定することで、LED負荷モードとして動作します。
※Rd設定時の注意 VoとVdの差分で、設定できるRdのレンジが変わりますのでご注意ください。差分が大きくなると、Rdのレンジが変更され、設定したRdが変更されます。都度、設定との関係は確認してください。 LED設定の詳細は仕様をご参照ください。
型名 | 3341G | 3342G | 3343G | |||||
---|---|---|---|---|---|---|---|---|
最大定格 | 電力 | 300W | ||||||
電流 | 0 ~ 6A | 0 ~ 24A | 0 ~ 3A | 0 ~ 12A | 0 ~ 6A | 0 ~ 24A | ||
電圧 | 0 ~ 300V | 0 ~ 500V | 0 ~ 500V | |||||
最小動作電圧 | 3V@24A | 6V@12A | 6V@24A | |||||
設定部 |
||||||||
定電流設定 CC MODE | レンジ (*1) | L | 0 ~ 6A | 0 ~ 3A | 0 ~ 6A | |||
H | 0 ~ 24A | 0 ~ 12A | 0 ~ 24A | |||||
分解能 | L | 0.1mA | 0.05mA | 0.1mA | ||||
H | 0.4mA | 0.2mA | 0.4mA | |||||
確度 | ± 0.2% OF (SETTING + RANGE) | |||||||
定抵抗設定 CR MODE | レンジ | L | 0.125Ω ~ 1.5kΩ (150V) | 0.5Ω ~ 1.5kΩ (300V) | 0.25Ω ~ 3kΩ (300V) |
|||
H | 0.25Ω ~ 3kΩ (300V) | 1Ω ~ 3kΩ (500V) | 0.5Ω ~ 6kΩ (500V) |
|||||
分解能 | L | 133.333uS | 33.333uS | 66.666uS | ||||
H | 66.666uS | 16.666uS | 33.333uS | |||||
確度 | ± 0.4% OF (SETTING + RANGE) | |||||||
定電圧設定 CV MODE | レンジ | L | 0 ~ 30V | 0 ~ 60V | 0 ~ 60V | |||
M | 0 ~ 150V | 0 ~ 300V | ||||||
H | 0 ~ 300V | 0 ~ 500V | ||||||
分解能 | L | 0.0005V | 0.001V | |||||
M | 0.0025V | 0.005V | ||||||
H | 0.005V | 0.01V | ||||||
確度 | ± 0.1% OF (SETTING + RANGE) | |||||||
定電力設定 CP MODE | レンジ | 0 ~ 300W | ||||||
分解能 | 0.005W | |||||||
確度 | ± 1% of (SETTING + RANGE) | |||||||
LED 設定 LED MODE | Vo設定レンジ | L | 0 ~ 30V | 0 ~ 60V | ||||
Vo設定レンジ | M | 0 ~ 150V | 0 ~ 300V | |||||
Vo設定レンジ | H | 0 ~ 300V | 0 ~ 500V | |||||
Rd設定レンジ | L | 0.125Ω ~ 125Ω @Vo-Vd=0 ~ 3V/ 1.25Ω ~ 1.25kΩ @Vo-Vd=3 ~ 30V | 0.5Ω ~ 100Ω @Vo-Vd=0 ~ 6V/ 5Ω ~ 1kΩ @Vo-Vd=6 ~ 60V | 0.25Ω ~ 125Ω @Vo-Vd=0 ~ 6V/ 2.5Ω ~ 1.25kΩ @Vo-Vd=6 ~ 60V |
||||
Rd設定レンジ | M | 0.625Ω ~ 625Ω @Vo-Vd=0 ~ 15V/ 6.25Ω ~ 6.25kΩ @Vo-Vd=15 ~ 150V | 2.5Ω ~ 500Ω @Vo-Vd=0 ~ 30V/ 25Ω ~ 5kΩ @Vo-Vd=30 ~ 300V | 1.25Ω ~ 625Ω @Vo-Vd=0 ~ 30V/ 12.5Ω ~ 6.25kΩ @Vo-Vd=30 ~ 300V |
||||
Rd設定レンジ | H | 1.25Ω ~ 1.25kΩ @Vo-Vd=0 ~ 30V/ 12.5Ω ~ 12.5kΩ @Vo-Vd=30 ~ 300V | 5Ω ~ 1kΩ @Vo-Vd=0 ~ 60V/ 50Ω ~ 10kΩ @Vo-Vd=60 ~ 500V | 2.5Ω ~ 1.25kΩ @Vo-Vd=0 ~ 60V/ 25Ω ~ 12.5kΩ @Vo-Vd=60 ~ 500V |
||||
分解能 | 16Bits | |||||||
確度 | Vd : ±(0.1% OF SETTING + 0.2% OF RANGE) Rd : ±(0.1% OF SETTING + 0.2% OF RANGE) |
|||||||
ダイナミック設定 (CC MODE) | THIGH & TLOW | 0.050msec ~ 9.999msec/99.99msec/999.9msec/9999msec | ||||||
分解能 | 0.001/0.01/0.1/1msec | |||||||
確度 | 1usec/10usec/100usec/1msec+50ppm | |||||||
応答設定 | L | 4.8 ~ 300 mA/usec | 2.4 ~ 150 mA/usec | 4.8 ~ 300 mA/usec | ||||
H | 19.2 ~ 1200 mA/usec | 9.6 ~ 600 mA/usec | 19.2 ~ 1020 mA/usec | |||||
分解能 | L | 1.2 mA/usec | 0.6 mA/usec | 1.2 mA/usec | ||||
H | 4.8 mA/usec | 2.4 mA/usec | 4.8 mA/usec | |||||
確度 | ± (5% of SETTING + 10μs | |||||||
最小立上時間 | 20usec (代表値) | |||||||
電流規格 | 定電流設定規格と同じ | |||||||
ショート設定 | 最大負荷設定動作 | 24A | 12A | 24A | ||||
測定部 |
||||||||
電圧測定 (V METER) | レンジ | L | 30V | 60V | ||||
M | 150V | 300V | ||||||
H | 300V | 500V | ||||||
分解能 | L | 0.5mV | 1mV | |||||
M | 2.5mV | 5mV | ||||||
H | 5mV | 10mV | ||||||
確度 | ± 0.05% OF (READING + RANGE) | |||||||
電流測定 (A METER) | レンジ | L | 6A | 3A | 6A | |||
H | 24A | 12A | 24A | |||||
分解能 | L | 0.1mA | 0.05mA | 0.1mA | ||||
H | 0.4mA | 0.2mA | 0.4mA | |||||
確度 | ± 0.2% OF (READING + RANGE) | |||||||
電力測定 (W METER) | レンジ | 300W | ||||||
分解能 | 0.005mW | |||||||
確度 (*2) | ± 0.2% OF (READING + RANGE) | |||||||
その他機能 |
||||||||
I モニター出力 | 2.4A/V | 1.2A/V | 2.4A/V | |||||
ショート信号出力 | 最大12V/100mA | |||||||

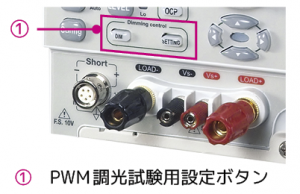

調光設定 | 電圧 | レンジ | 0 ~ 12V | |||||
分解能 | 0.048V | |||||||
確度 | ± 2% OF (SETTING + RANGE) | |||||||
周波数 | レンジ | DC ~ 1kHz | ||||||
分解能 | 10Hz | |||||||
DUTY | レンジ | 0.01 ~ 0.99 (1% ~ 99%) | ||||||
分解能 | 0.01 | |||||||
温度係数 | 100ppm/℃ (代表値) | |||||||
電源供給 | メインフレームから供給 | |||||||
動作温度 (*3) | 0 ~ 40℃ | |||||||
外形寸法 (H × W × D) | 143 × 108 × 405 mm | |||||||
質量 | 3.5kg |
型名 | 3342G-600-12 | 3343G-600-24 | ||||
---|---|---|---|---|---|---|
電力 | 300W | |||||
電流 | 0~3A | 0~12A | 0~6A | 0~24A | ||
電圧 | 0~600V | |||||
最小動作電圧 | 6V @12A | 6V @ 24A | ||||
定電流設定 CC MODE | レンジ(*1) | 0~3A | 0~12A | 0~6A | 0~24A | |
分解能 | 0.05mA | 0.2mA | 0.1mA | 0.4mA | ||
確度 | ±0.2﹪OF(SETTING + RANGE) | |||||
定抵抗設定 CR MODE | レンジ | RL:0.5Ω~1.5kΩ(300V) | CRH:1Ω~3kΩ(600V) | CRL:0.25Ω~3kΩ(300V) | CRH:0.5Ω~6kΩ(600V) | |
分解能 | 33.333uS | 16.666uS | 66.666uS | 33.333uS | ||
確度 | ±0.4﹪OF (SETTING + RANGE) | |||||
定電圧設定 CV MODE | レンジ | 60V/300V/600V | 60V/300V/600V | |||
分解能 | 0.001V/0.005V/0.01V | |||||
確度 | ±0.1﹪OF (SETTING + RANGE) | |||||
定電力設定 CP MODE | レンジ | 0~300W | ||||
分解能 | 0.005W | |||||
確度 | ±1﹪ OF (SETTING + RANGE) | |||||
LED設定 LED MODE | Vo 電圧レンジ | L | 0~60V | |||
M | 0~300V | |||||
H | 0~600V | |||||
Rd 抵抗レンジ | L | 0.5 ~ 100Ω @ Vo-Vd = 0 ~ 6V 5 ~ 1KΩ @ Vo-Vd = 6 ~ 60V | 0.25 ~ 125Ω @ Vo-Vd = 0 ~ 6V 2.5 ~ 1.25KΩ @ Vo-Vd = 6 ~ 60V |
|||
M | 2.5 ~ 500Ω @ Vo-Vd = 0 ~ 30V 25 ~ 5KΩ @ Vo-Vd = 30 ~ 300V | 1.25 ~ 625Ω @ Vo-Vd = 0 ~ 30V 12.5 ~ 6.25KΩ @ Vo-Vd = 30 ~ 300V |
||||
H | 5 ~ 1KΩ @ Vo-Vd = 0 ~ 60V 50 ~ 10KΩ @ Vo-Vd = 60 ~ 600V | 2.5 ~ 1.25KΩ @ Vo-Vd = 0 ~ 60V 25 ~ 12.5KΩ @ Vo-Vd = 60 ~ 600V |
||||
分解能 | 16Bits | |||||
確度 | Vd : ±(0.1﹪OF SETTING +0.2% OF RANGE), Rd : ±(0.1﹪OF SETTING +0.2% OF RANGE) | |||||
ダイナミック設定 CC MODE | THIGH & TLOW | 0.050~9.999 / 99.99 / 999.9 / 9999ms | ||||
分解能 | 0.001 / 0.01 / 0.1 / 1ms | |||||
確度 | 1us/10us/100us/1ms + 100ppm | |||||
スルーレート | 2.4-150mA/us | 9.6-600mA/us | 4.8-300mA/us | 19.2-1200mA/us | ||
分解能 | 0.6mA/us | 2.4mA/us | 1.2mA/us | 4.8mA/us | ||
確度 | ±(10﹪OF SETTING)±10us | |||||
最小立上時間 | 20us (Typical) | |||||
電流規格:定電流設定の仕様と同じ | ||||||
ショート設定 | 12V/100 mAmax | |||||
測定部 |
||||||
電圧測定 (V METER) | レンジ | 60V/300V/600V | ||||
分解能 | 1mV/5mV/10mV | |||||
確度 | ±0.05﹪ OF (READING + RANGE) | |||||
電流測定 (A METER) | レンジ | 3A | 12A | 6A | 24A | |
分解能 | 0.05mA | 0.2mA | 0.1mA | 0.4mA | ||
確度 | ±0.2﹪OF (READING + RANGE) | |||||
電力測定 (W METER) | レンジ | 300W | ||||
確度(*2) | ±0.2﹪OF (READING + RANGE) | |||||
その他機能 |
||||||
Iモニター出力 | 1.2A/V | 2.4A/V | ||||
確度 | ±1.0﹪OF (READING + RANGE) | |||||
調光設定 | 電圧 | レンジ | 0~12V | |||
分解能 | 0.048V | |||||
確度 | 2% of (SETTING + RANGE) | |||||
周波数 | レンジ | DC~1kHz | ||||
分解能 | 10Hz | |||||
DUTY | レンジ | 0.01~0.99(1%~99%) | ||||
分解能 | 0.01 | |||||
温度係数 | 100ppm/℃ (typical) | |||||
電源供給 | メインフレームから供給 | |||||
動作温度(*3) | 0~40℃ | |||||
外形寸法 | W108×H143×D405 mm | |||||
質量 | 3.5kg |
3300Fシリーズ(フレーム)
負荷フレーム型名 | 3302F | 3305F | 3300F |
---|---|---|---|
チャンネル数 | 1 | 2 | 4 |
インターフェース | RS-232C, GP-IB, USB, LANの4種から選択できます(オプション) | ||
外部制御入力 | 0~10V(BNC) ※デュアルCHモジュールは非対応です。 |
||
消費電力 (負荷モジュール全実装時) | 28VA | 48VA | 96VA |
電源電圧 | AC100V±10%/AC200V±10% (背面パネルスイッチで切り替え) |
||
外形寸法 (突起物含まず) | W160 × H177 × D452 mm | W270 × H177 × D452mm | W440 × H177 × D455 mm |
質量 | 5.5kg | 7.5kg | 9.3kg |
LED電子負荷を活用したアプリケーションをご紹介します。
電球型蛍光灯の照度評価用交流電源
2018-03-07
直流電源と電子負荷によるパワーLEDの試験
2018-03-02
LEDエミュレータによる大容量LED ドライバの試験
2018-03-02
定電圧電源とLED電源試験の兼用
2018-03-02
JIS C 8153に準拠したLED電源耐久試験
2018-03-02
各種LEDランプ、照明の試験
2018-03-02
記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせ頂けますようお願い致します。
