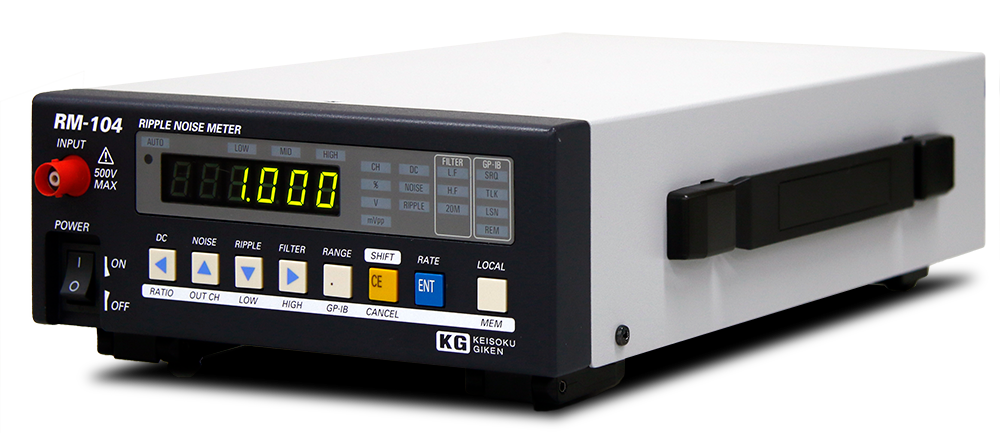

RM-104は、スイッチング電源の出力に現れる複雑なリップルノイズ波形から選択した電圧のみを抽出してデジタル表示出来る、世界で唯一のリップルノイズメータです。
オプションのLANインターフェースをご利用頂くことで、ネットワークへの接続も可能となります。
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ本体標準価格(税抜):¥428,000 / 価格表・オプション情報はこちらをクリック >>
2023年3月版 |
型名 | 入力インピーダンス | 規格 | 標準価格(税抜) | |
---|---|---|---|---|
直流電圧 | リップル | |||
RM-104 | 直流1MΩ | 高周波50Ω | IEEE488.1準拠 | ¥428,000 |
型名 | 概要 | 標準価格(税抜) |
||
SC-83 | 8チャンネルスキャナ | ¥436,000 |
||
検査成績書 |
||||
RM-104/REC | RM-104検査成績書 | ¥15,000 |
||
TCP | 製品別トレーサビリティ (検査成績書(日本語版のみ)のご注文が必要となります) | ¥5,000 |
||
SCI | 標準器試験成績書 (検査成績書(日本語版のみ)のご注文が必要となります) | ¥20,000 |
||
RM-104 インターフェースアクセサリー(工場出荷オプション) |
||||
RX-01 | LANインターフェース | ¥36,000 |
||
ケーブルアクセサリー |
||||
RMSC-10 | RM-104 → SC-83接続用ケーブル | ¥20,000 |
||
DP-100A*1 | 差動プローブ(みの虫クリップ付きケーブルタイプ) | ¥45,000 |
||
DP-100B | 差動プローブ(みの虫クリップ無しケーブルタイプ) | ¥45,000 |
||
DP-100CM | みの虫クリップ付きケーブル 10cmケーブル3色(赤・黒・緑) 各1本 | ¥3,600 |
||
DP-100C | みの虫クリップ無しケーブル 20cmケーブル3色(赤・黒・緑) 各1本 | ¥3,600 |
||
BM-58U-150KO*1 | 信号ケーブル(同軸50Ω) 1.5m 片側ミノムシ - 片側BNC | ¥3,500 |
||
アクセサリー 差動プローブ/同軸ケーブル/高周波終端抵抗/GP-IBケーブル |
||||
DP-100A*1 | 差動プローブ(みの虫クリップ付きケーブルタイプ) | ¥45,000 |
||
DP-100B | 差動プローブ(みの虫クリップ無しケーブルタイプ) | ¥45,000 |
||
DP-100CM | みの虫クリップ付きケーブル 10cmケーブル3色(赤・黒・緑) 各1本 | ¥3,600 |
||
DP-100C | みの虫クリップ無しケーブル 20cmケーブル3色(赤・黒・緑) 各1本 | ¥3,600 |
||
BM-58U-150KO*1 | 信号ケーブル(同軸50Ω) 1.5m 片側ミノムシ - 片側BNC | ¥3,500 |
||
GP-05 | GP-IBケーブル(50cm) | ¥22,000 |
||
GP-10 | GP-IBケーブル(1m) | ¥23,000 |
||
GP-20 | GP-IBケーブル(2m) | ¥26,000 |
||
TRC-50F2*2 | 高周波終端抵抗器 | ¥20,000 |
*1 RM-104本体に1本添付されてます。*2 RM-104本体に同等も回路を内蔵しております。
- 特長
- 仕様
- カタログ
- マニュアル
- FAQ
- アプリケーション
特長を動画でご紹介
下のサムネイルをクリックいただくと、当社Youtubeチャンネルページが開きます。
5種類のノイズ電圧を簡単測定
スイッチング電源の直流出力には直流成分の他にスイッチング回路から発生するノイズやリップル、さらに商用周波数成分(50/60Hz)のリップルが複雑に合成された波形となっています。RM-104を使うとこのようなリップルノイズ波形から5種類の電圧を簡単に測定することができます。
型名 | RM-104 | |||||||
---|---|---|---|---|---|---|---|---|
電圧測定 |
||||||||
DC電圧測定 | 電圧レンジ | ±6.0000 V | ±60.000 V | ±500.00 V | ||||
測定分解能 | 0.1 mV | 1.0 mV | 10.0 mV | |||||
測定オートレンジ範囲 | -6.0000 V~6.0000 V | -60.000 V~-5.600 V | -500.00 V~-56.00 V | |||||
5.600 V~60.000 V | 56.00 V~500.00 V | |||||||
測定確度*1 | ±0.025 % of rdg. ±0.025 % of f.s. | |||||||
最大入力電圧 | ±500 V | |||||||
測定時間*2 | 90msec以下(Fast Mode) /250msec以下(Slow Mode) | |||||||
リップル・ノイズ 電圧測定 | 電圧レンジ | 300.0 mVp-p | 3000 mVp-p | |||||
測定分解能 | 0.1 mV | 1.0 mV | ||||||
測定確度 *1,3,4 | ±2 % of rdg. ±1 % of f.s. | |||||||
フィルタ | THRU | 50 Hz~100 MHz | ||||||
LPF | 50 Hz~2 kHz | |||||||
HPF | 2 kHz~100 MHz | |||||||
20 MHz帯域制限 | 50 Hz~20 MHz | |||||||
リップル分離比*5 | 0.0 %~50.0 % (0.5 % increment) | |||||||
測定時間*2,5 | 約170 ms | |||||||
外部コントロール信号 出力/入力 |
||||||||
制御出力信号 | OUT PORT PASS,FAIL | フォトカプラ出力 コモン共通(14 ピンコネクタ) *6 | ||||||
OUT PORT スタートトリガ | フォトカプラ出力 コモン共通(14 ピンコネクタ) *7 | |||||||
OUT PORT 4 CH出力 | フォトカプラ出力 (SC-83 コントロール用) *6 | |||||||
インターフェース |
||||||||
USB | ハードウェア | USB2.0 仕様に準拠、通信速度480 Mbps | ||||||
ソケットB タイプ | ||||||||
ターミネータ | 受信時LF or EOM、送信時LF + EOM | |||||||
デバイスクラス | USBTMC-USB488 デバイスクラス仕様に準拠 | |||||||
GPIB | IEEE488.1準拠(アドレス1~30,工場出荷時1) | |||||||
一般仕様 |
||||||||
入力電源 | 相数 | 単相2線 | ||||||
入力電圧/周波数 | AC85 V~264 V / 50 Hz ±3 Hz又は60 Hz ±3 Hz | |||||||
入力電力 | 30 VA以下 | |||||||
質量 | 本体のみ | 約1.8kg | ||||||
寸法*8 | インターフェイス部の突起部含まず | 180(W) x 85(H) x 300(D)mm | ||||||
環境条件 | 設置環境 | 屋内使用 | ||||||
使用環境条件 | 凍結、結露、腐食性ガスのないこと |
|||||||
動作温度 | 0 ℃~ +40 ℃ | |||||||
動作湿度 | 20 %rh ~ 85 %rh(結露なし) | |||||||
保存温度 | -20 ℃~ +60 ℃ | |||||||
保存湿度 | 20 %rh ~ 85 %rh(結露なし) | |||||||
高度 | 2000 m 以下 | |||||||
耐電圧 | 入力-出力間 | AC3000 V、1 分間印加で異常なし | ||||||
入力-FG間 | AC1500 V、1 分間印加で異常なし | |||||||
絶縁抵抗 | 入力-FG間 | DC500 V、30 M Ω 以上 | ||||||
準拠規格 | EMC規格 | EN 61326-1、 EN 61000-3-2 | ||||||
CE | 低電圧指令2014/35/EU | |||||||
安全規格 | IEC 61010-1 | |||||||
付属品 |
||||||||
取扱説明書 | CD | |||||||
電源コード | 電源ケーブル3P 2m (PSE) | |||||||
差動プローブ | DP-100A | |||||||
BNC-ワニ口ケーブル | BM-58U-150KO | |||||||
コネクタ | 57-30140 | |||||||
オプション |
||||||||
SC-83 | リップルノイズスキャナ | ご注文時 及びご購入後 | リップルノイズメータ RM-104 専用のチャンネル切替スキャナです。デジタル I/O または、手動にて 8 チャンネル入力の切り替えができ、さらにもう1台のSC-83 を接続することにより、最大 16 チャンネル入力の切り替えができます。 | |||||
RMSC-10 | RM-104-SC-83接続ケーブル | ご注文時 及びご購入後 | RM-104とSC-83を接続するケーブルです。 | |||||
SCSC-05 | SC-83-SC-83接続ケーブル | ご注文時 及びご購入後 | SC-83を2台で使用する場合に、SC-83同士を接続するケーブルです。 | |||||
入力用BNCコネクタ リアパネル取り付け | - | ご注文時*9 | 入力用BNCコネクタをリアパネル側に変更します。 | |||||
RX-01 | LANオプション | ご注文時*9 | ハードウェア | IEEE 802.3 100Base-TX/10Base-T Ethernet | ||||
IPv4, RJ-45 コネクタ | ||||||||
uIP/TCP(キープアライブ信号は未対応) | ||||||||
ターミネータ | VXI-11、HiSLIP: 受信時LF or END、送信時LF + END | |||||||
SCPI-RAW: 受信時LF、送信時LF |
・校正年月は起動時に画面へ表示されます。
・旧モデルRM-103と互換性があります。
